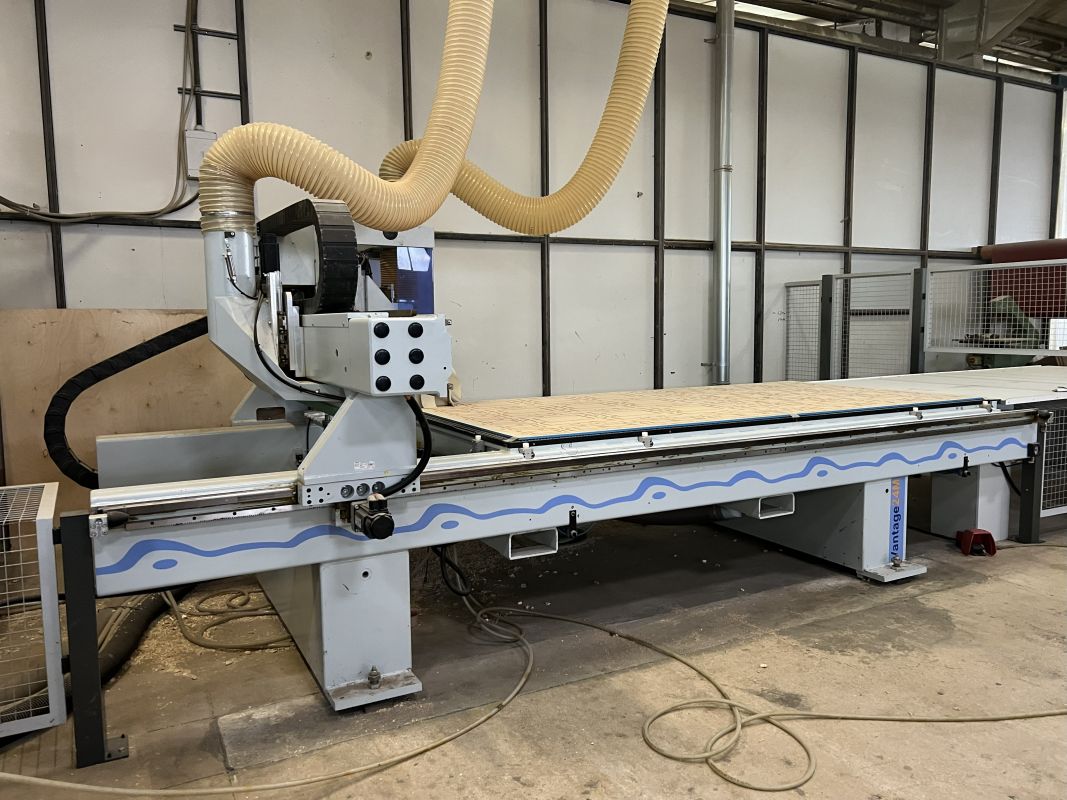

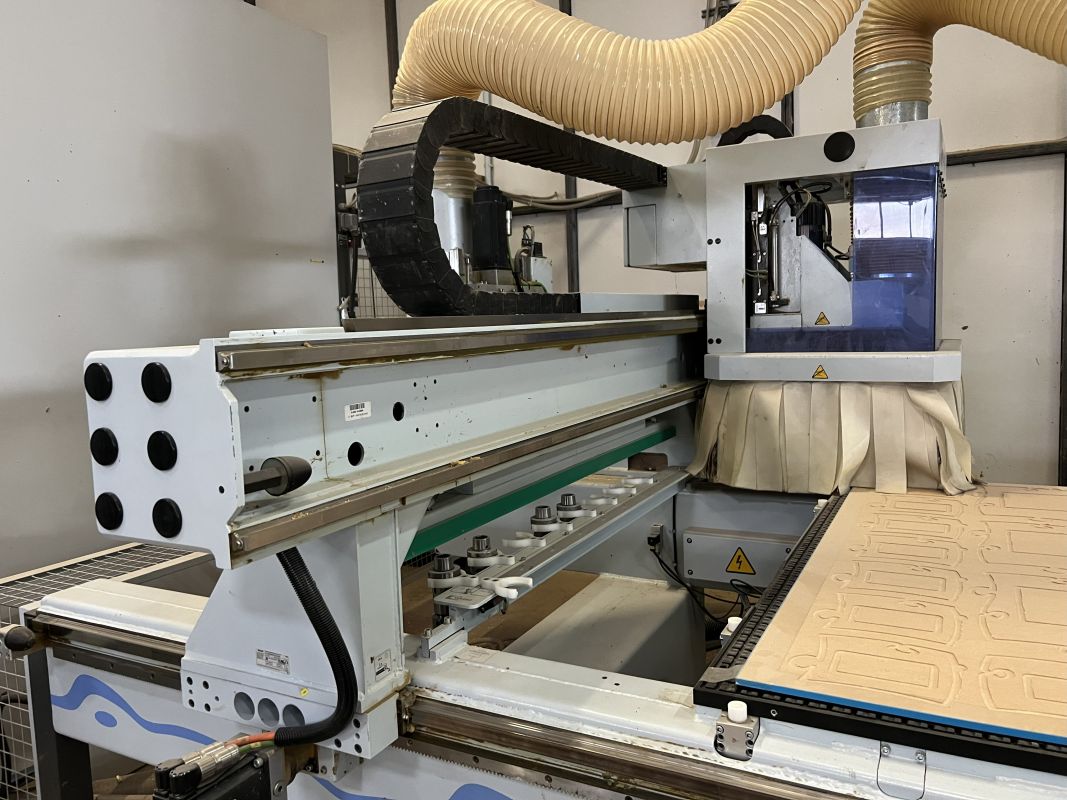

CNC - Bearbeitungszentrum

CNC - Bearbeitungszentrum
Fabrikat: Weeke
Typ: Optimat BHP Vantage 24M
Baujahr: 2011


Technische Daten
Vektorgeschwindigkeit: X/Y = 96 m/min, Z = 25 m/min

Matrix Tisch 3100 x 1550 mm
4 Vakuumbereiche

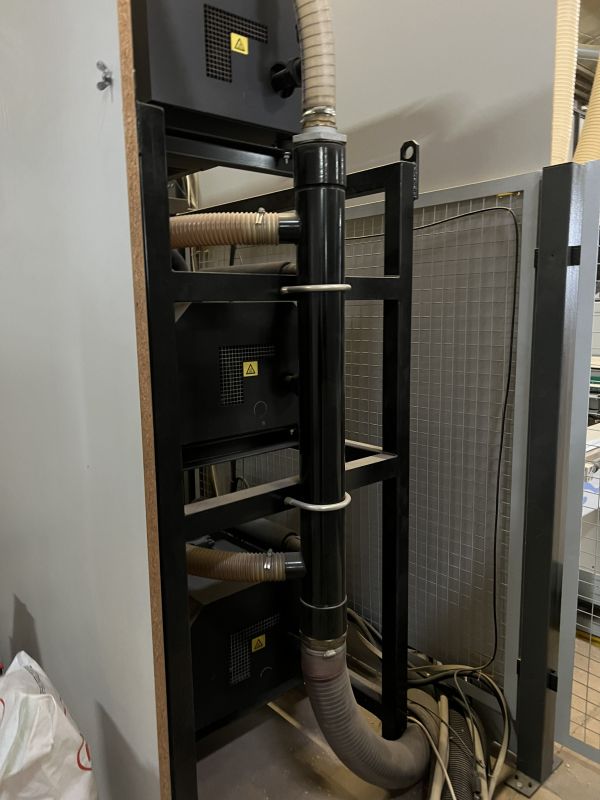

4 Vakuumerzeuger mit einer Gesamtvakuumleistung von: 360/432 m3/h, 50/60 Hz
4 pneumatische absenkbare AL-Werkstückanschlage inkl. elektr. Endlagenabfrage
Werkstückdicke: max. 100 mm

F1-HSK63-9 kW, W8 Seitlich
Werkzeugaufnahme: HSK63
Drehrichtung: rechts/links
Drehzahl: 1250 - 24000 1/min stufenlosprogrammierbar
Antrieb: frequenzgeregelter Drehstrommotor
max. Leistung am Werkzeug: 7,5 / 9 kW im Dauer-/ Aussetzbetrieb
Kühlung: Luftgekühlt

W8 Seitlich Automatisches Werkzeugwechselmagazin mit 8 Plätzen
Anordung: im Maschinenrahmen
Werkzeugaufnahme: HSK63
Werkzeuggewicht: max. 5 kg inkl HSK-Aufnahme
Wz-Durchmesser: max. 135 mm bei Vollbelegung
Werkzeugwechselzeit: 10 - 18 sek.

power control PC85

Ausschiebevorr. Inkl. Absaugung für Schonplatte und Werkstück (1550 mm)

Absaugkanal im Auslauf von unten, 1550 mm



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
