CNC Bearbeitungszentrum

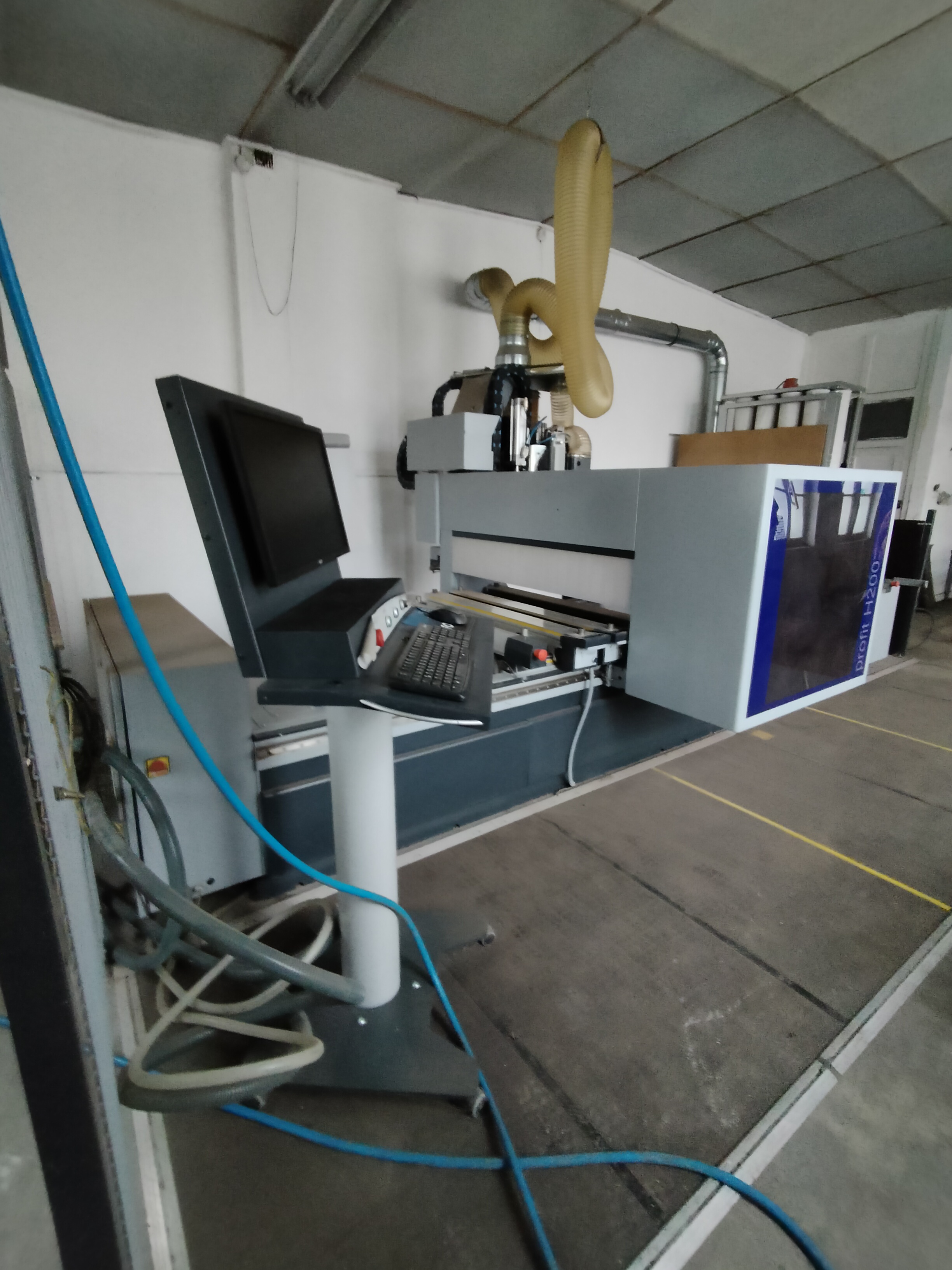

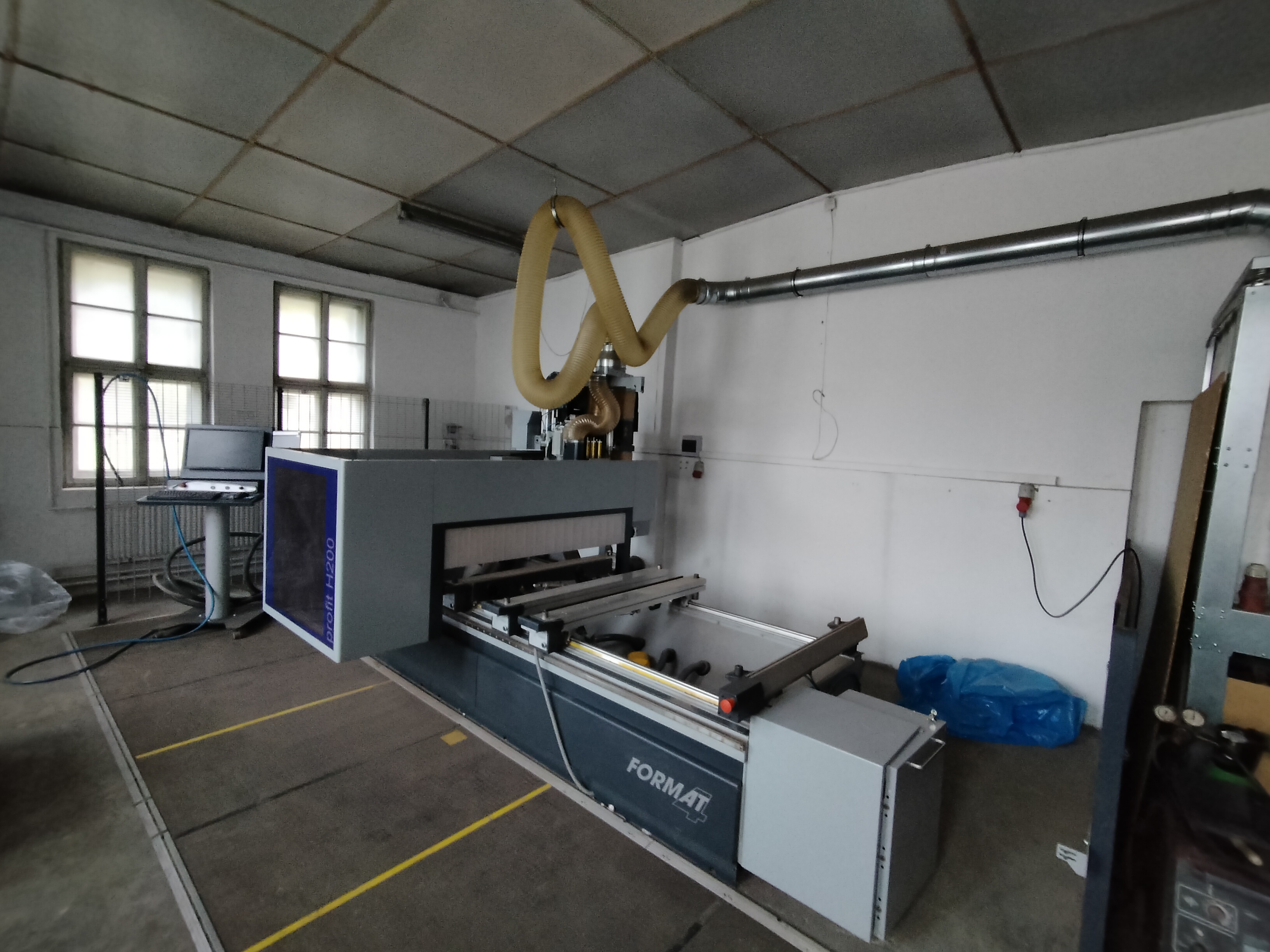

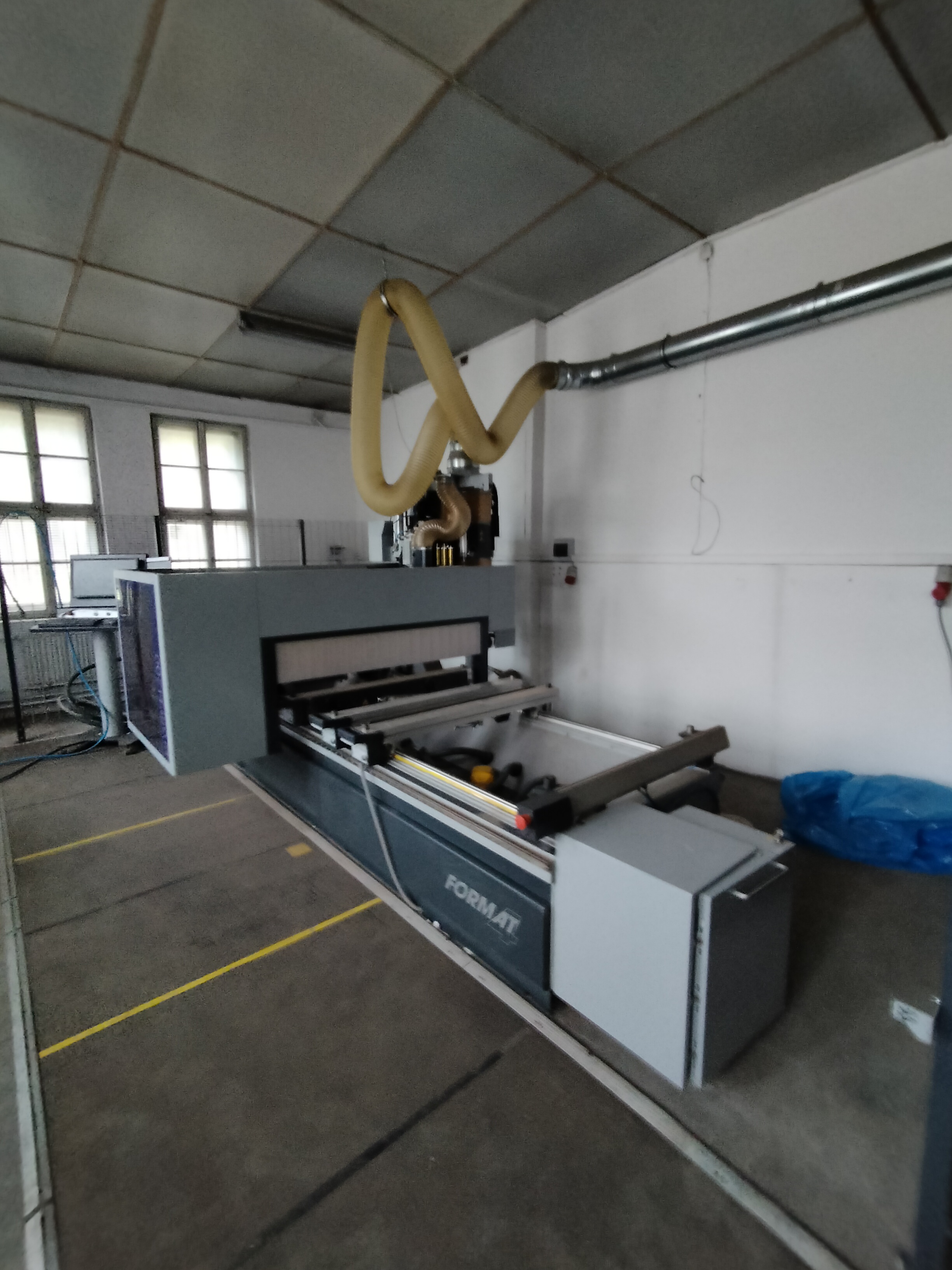

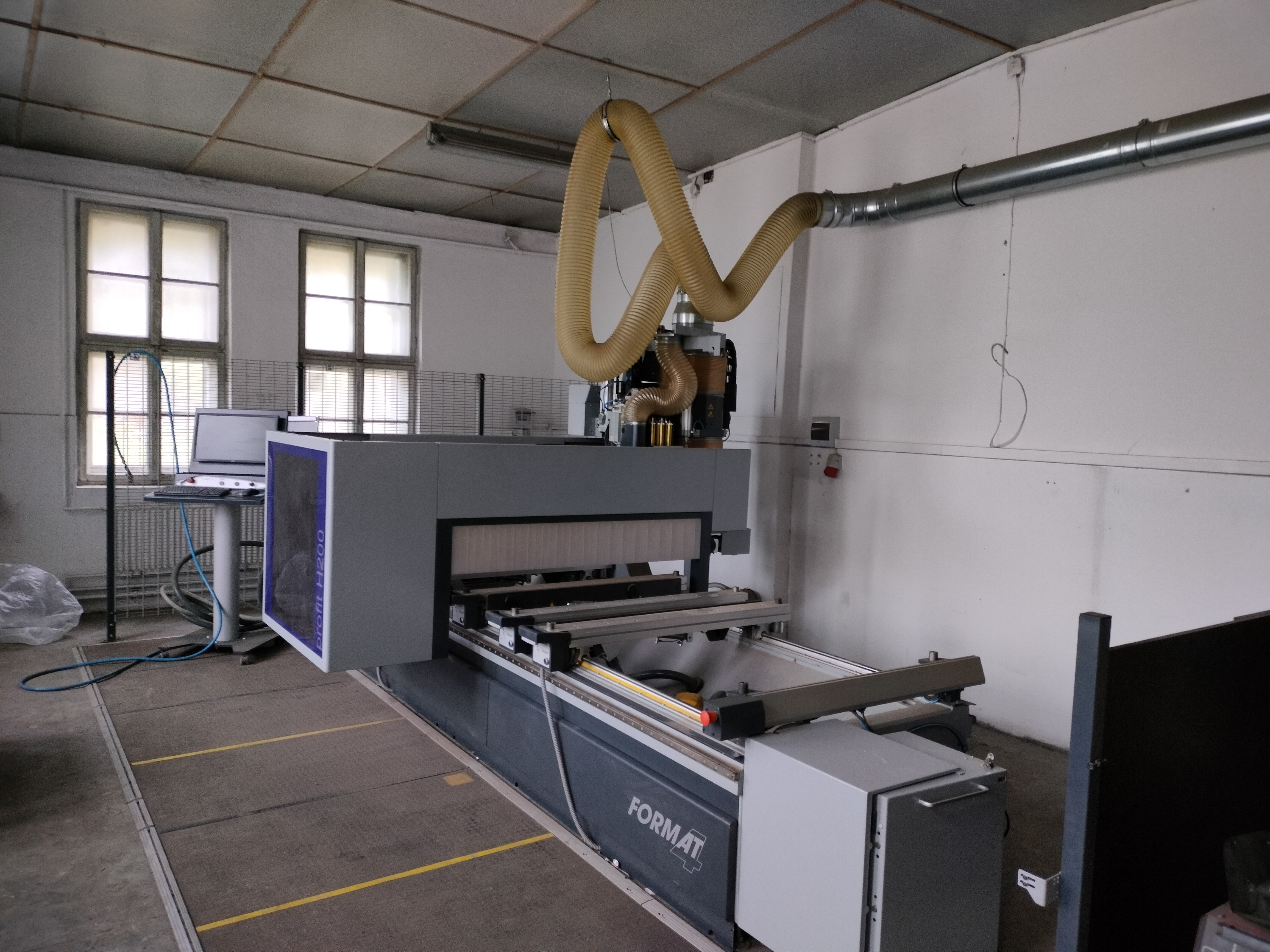

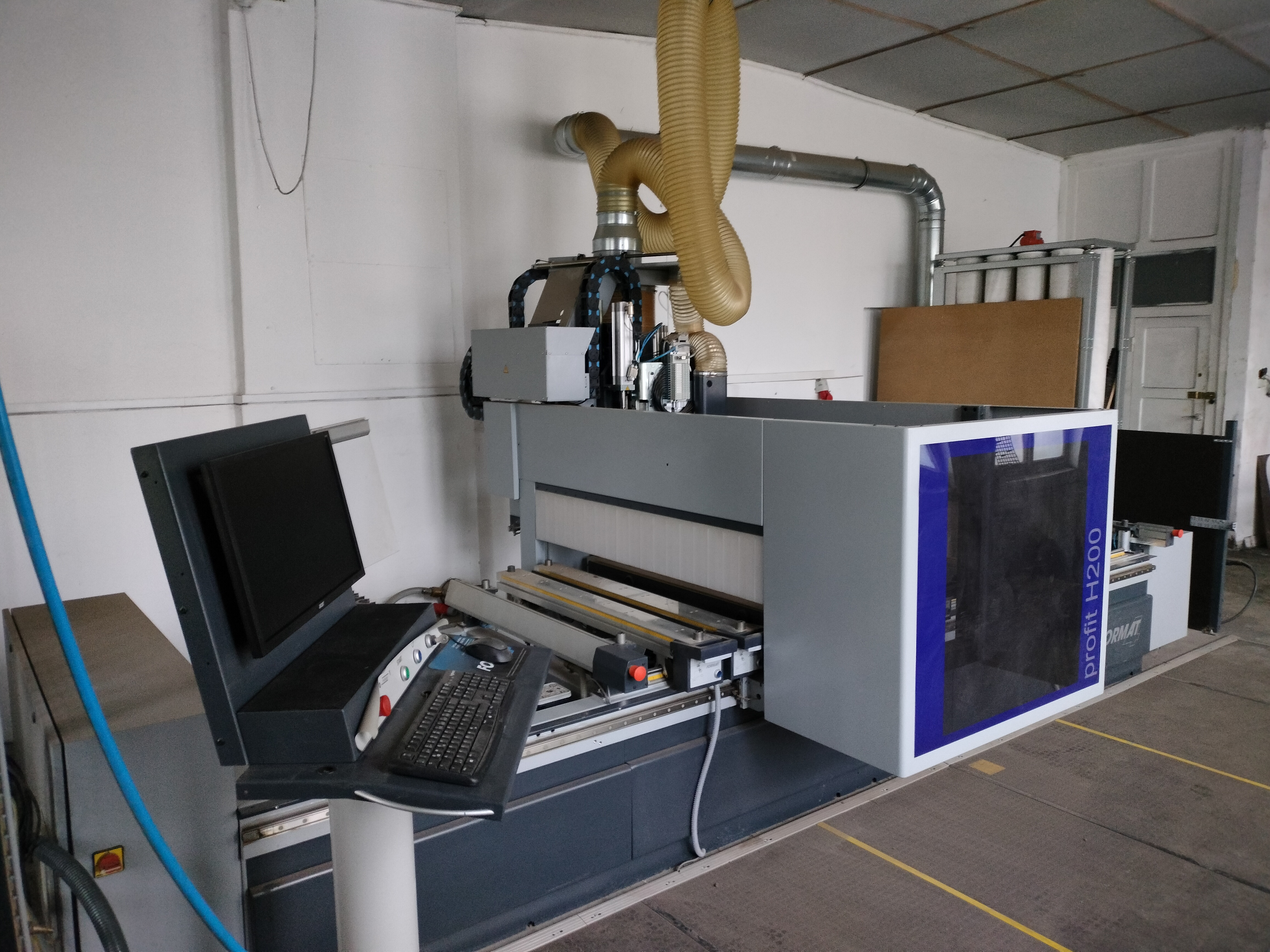

CNC Bearbeitungszentrum FELDER
FORMAT4 Profit H200 13.33
Bj. 2019

Neumaschine (wurde lediglich zu Demonstrationszwecken in einer Schule genutzt)

· Anzahl der Achsen: 4
· X-Achsen-Verfahrweg: 4000 mm
· Y-Achsen-Verfahrweg: 1670 mm
· Z-Achsen-Verfahrweg: 500 mm

Technische Spezifikation
· Spindelleistung: 12 kW
· Spindeldrehzahl: 24000 RPM

Zusätzliche Informationen
· Arbeitsbereich (maximale Plattengröße)
· X: 3300 mm
· Y: 1280 mm
· Z-Abstand: 250 mm
· Spindel:
· Werkzeugschnittstelle: HSK F63
· Nennleistung bei: ca. 12.000 U/min
· Kühlung: Luftgekühlt
· Drehung: CW / CCW
· Werkzeugmagazin
· Lineares Werkzeugmagazin (seitlich montiert): 12 Positionen
· Zusätzliches lineares Magazin am Portal: 4 Positionen
· Max. Werkzeugdurchmesser: 250 mm
· Max. Werkzeuglänge: 300 mm
· Bohreinheit
· Modell: DH 24 6H 2S
· Vertikale Spindeln: 18 (12 in X, 6 in Y)
· Horizontale Spindeln: 6 (4 in X, 2 in Y)
· Max. Bohrerlänge: 70 mm
· Max. Werkzeugdurchmesser: 10 mm
· Nutsägemaschinen: 2 (X und Y)
· Max. Sägedurchmesser: 120 mm
· Max. Drehzahl: 6.000 U/min
· Vakuumtisch
· 6 Konsolen (anstelle von 4)
· Zweikreis-Vakuumsystem
· Höhe der Vakuumsauger: 100 mm
· Pneumatische Konsolenverriegelung
· Einstellbare Seitenanschläge (Y-Achse)
· Achsensystem
· X-Achse: Zahnstange und Ritzelantrieb
· Y/Z-Achse: Kugelumlaufspindelantrieb
· Linearführungen in allen Achsen
· Automatische Zentralschmierung
· Steuerung und Software
· CNC-Steuerung mit CAD/CAM-Software
· 3D-Simulationsvorschau
· DXF-Importmöglichkeit
· Parametrische Programmierung
· Fernwartungspaket (internetfähig)

Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
