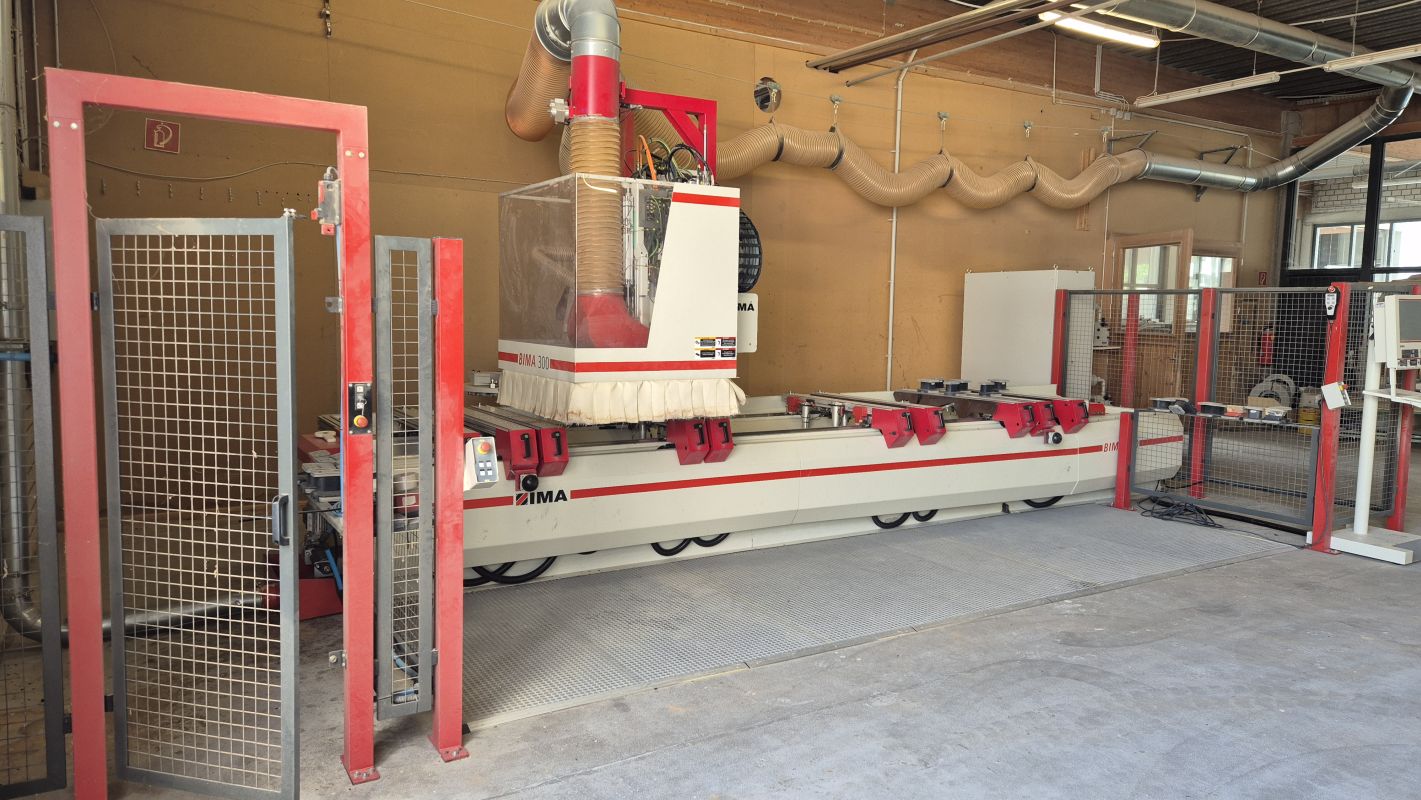

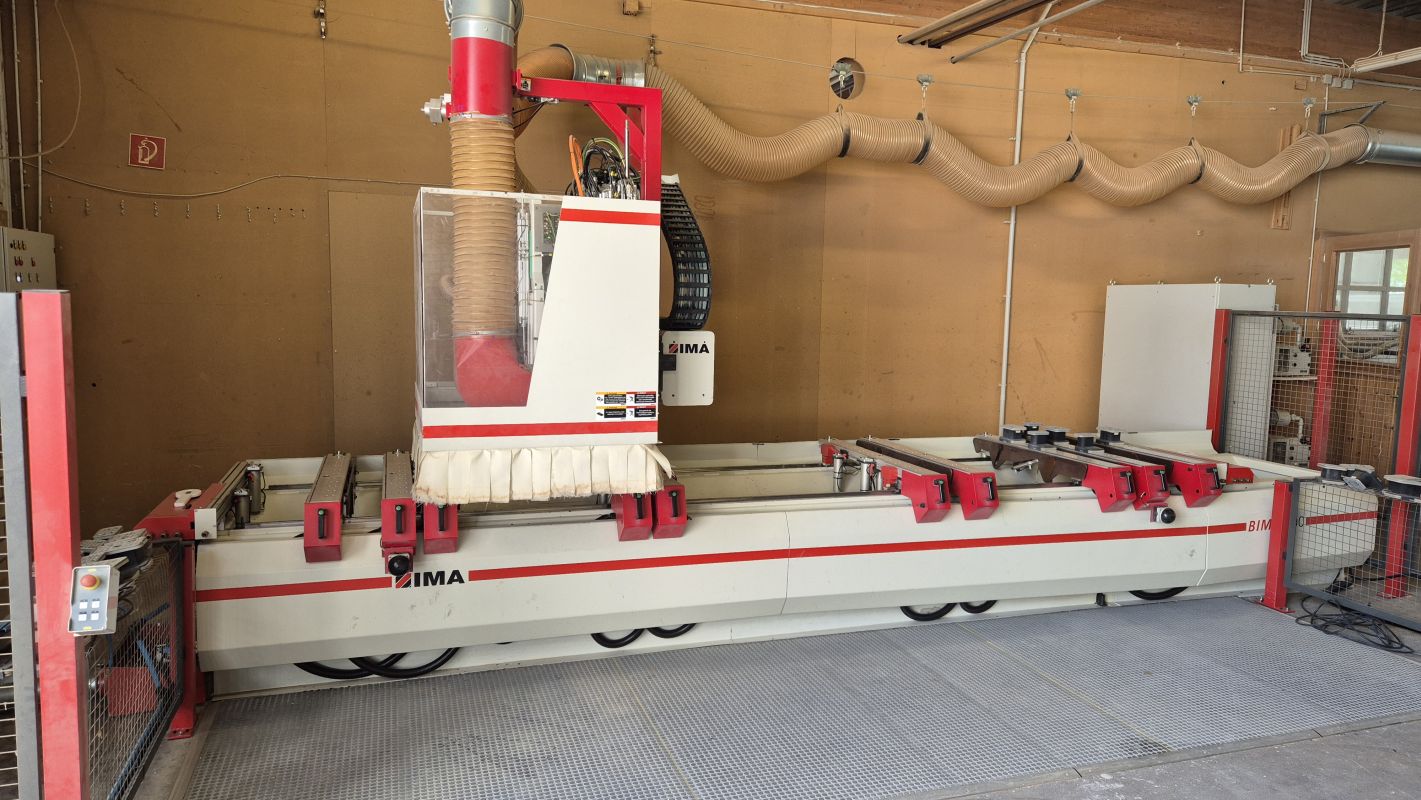

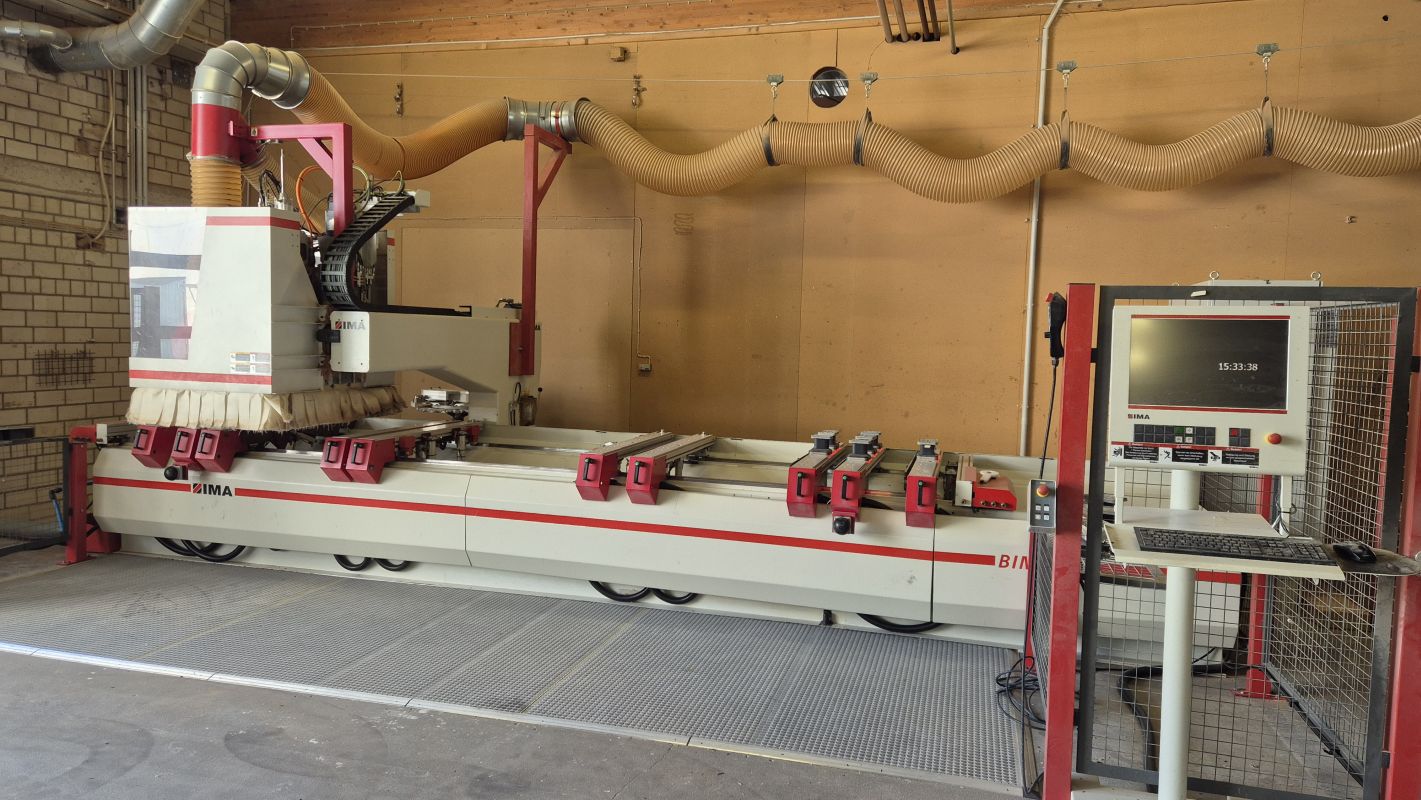

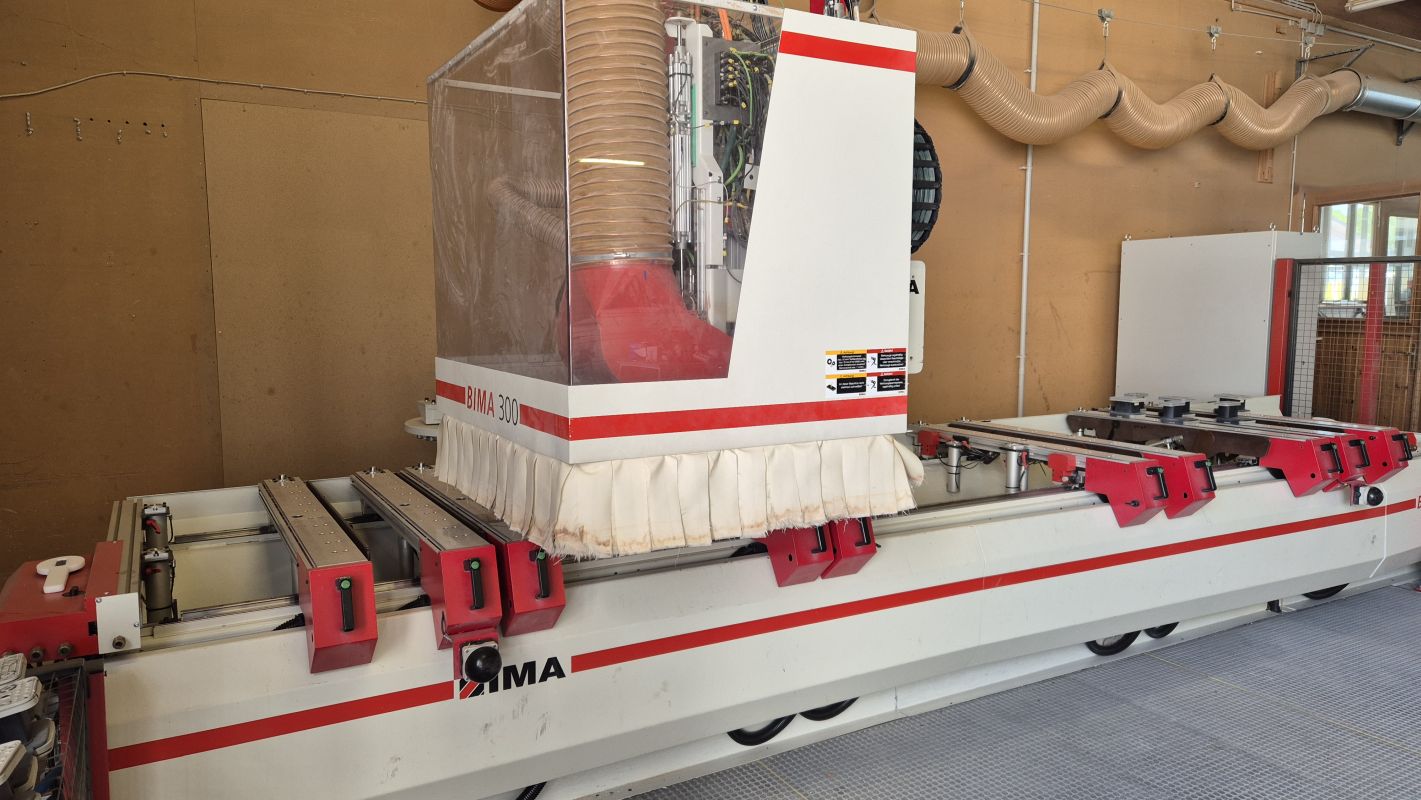

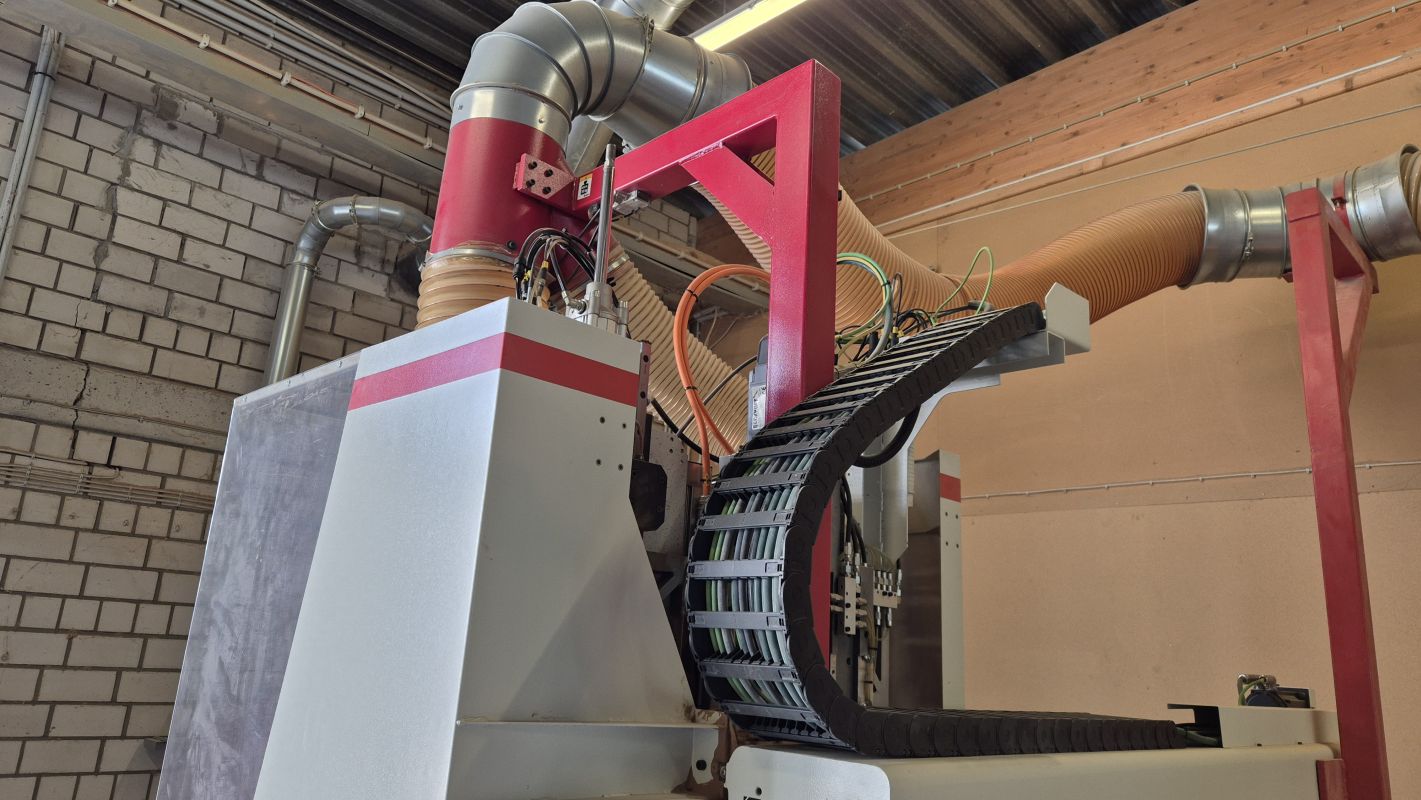

4-Achs CNC-Bearbeitungszentrum

4-Achs CNC-Bearbeitungszentrum
Fabrikat: IMA
Typ: BIMA/300/125/530
Baujahr: 2012


Technische Daten
Bearbeitungsbereich
- In X-Richtung: 5300 mm
- in Y-Richtung mit Hauptspindel + WZ-0 20 mm: 1400 mm
- in Y-Richtung mit Bohraggregat: (alle vertikalen Bohrer) 890 mm

- Einzelplatzbearbeitung: X= 2x2550 mm
- Freiplatz mlttig: X= 200 mm

- Wechselfeldbearbeitung: X= 2x2250 mm
- Freiplatz mittig: 800 mm

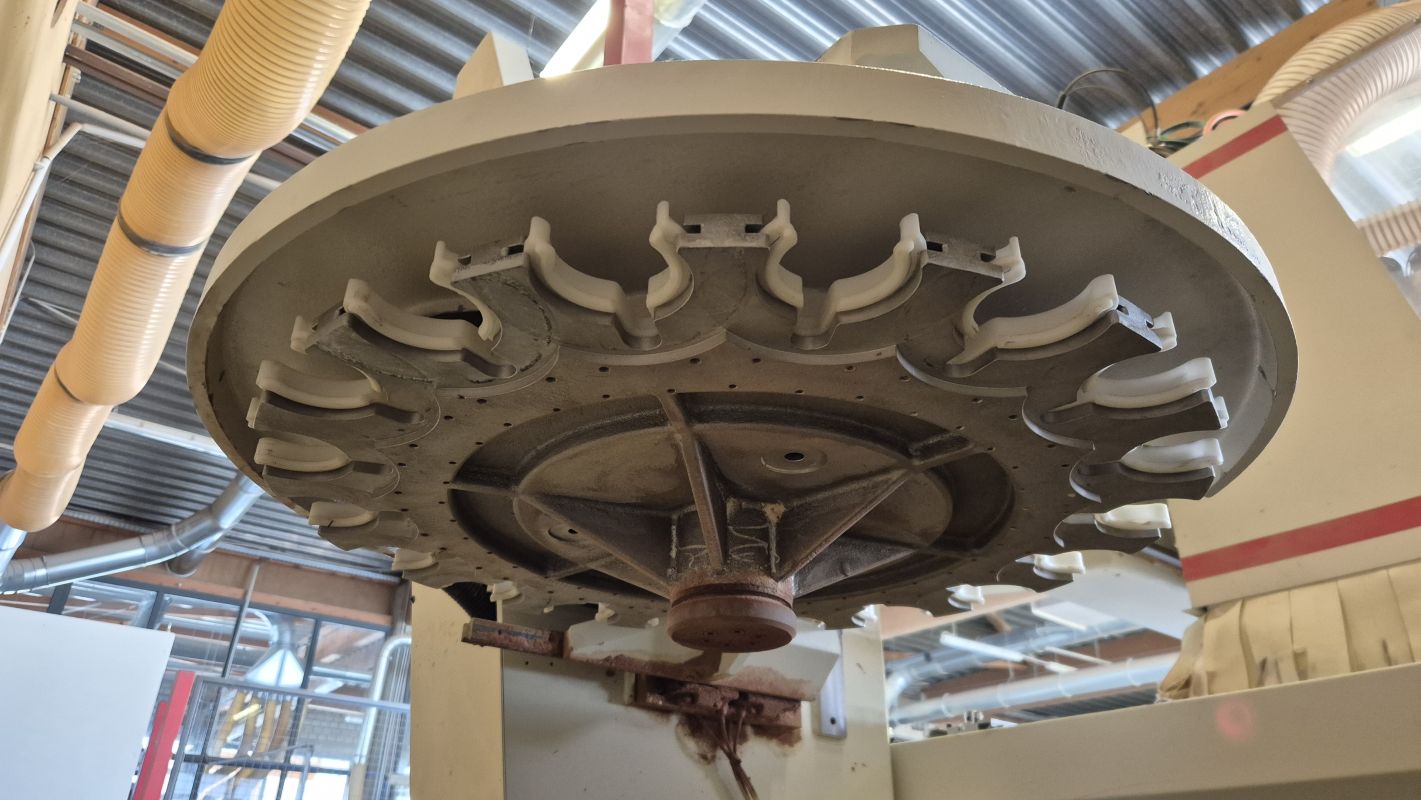

1 automatisches Werkzeug-/Adapterwechselmagazin
- Anordnung: am Support in X-Richtung mitfahrend
- Tellerwechsler mit 18 Magazinplätzen

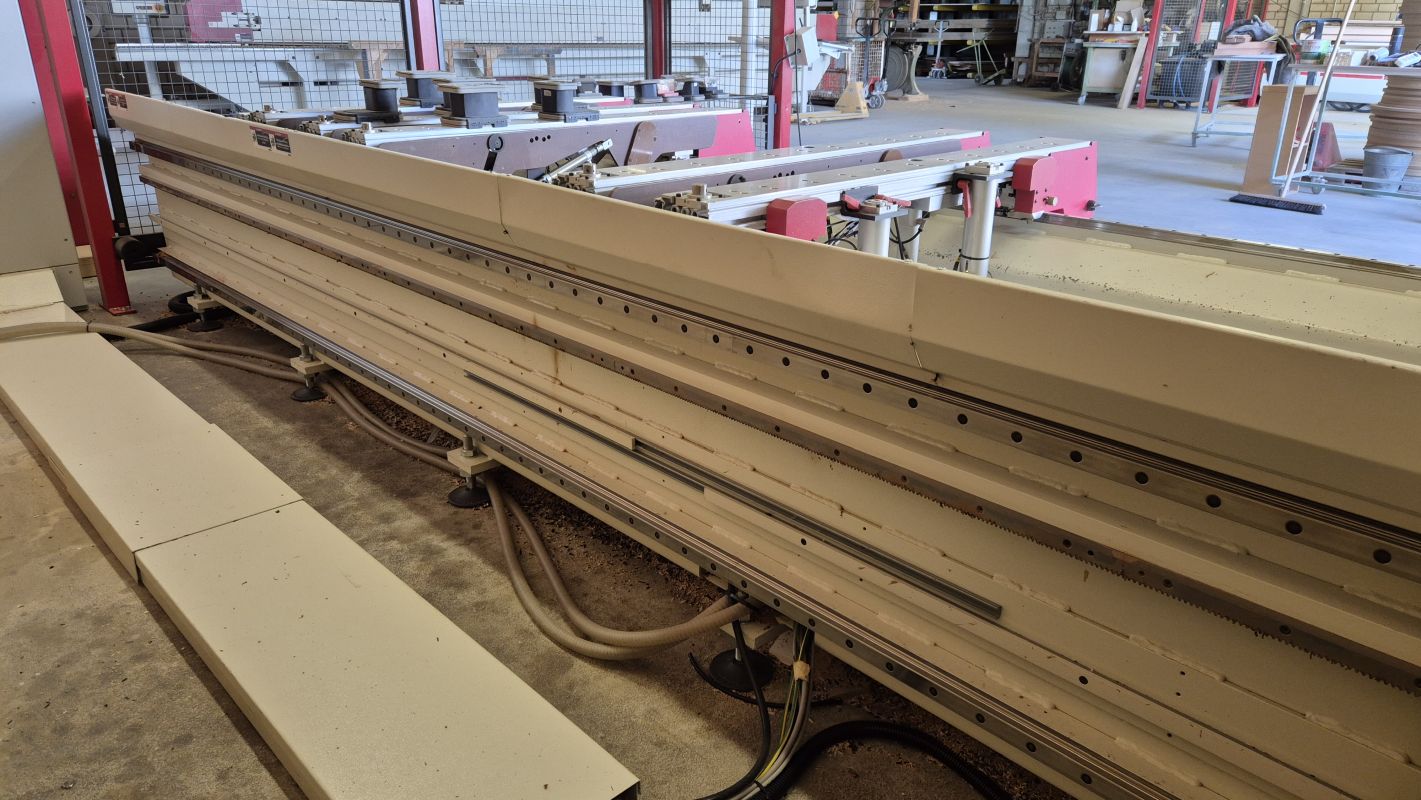

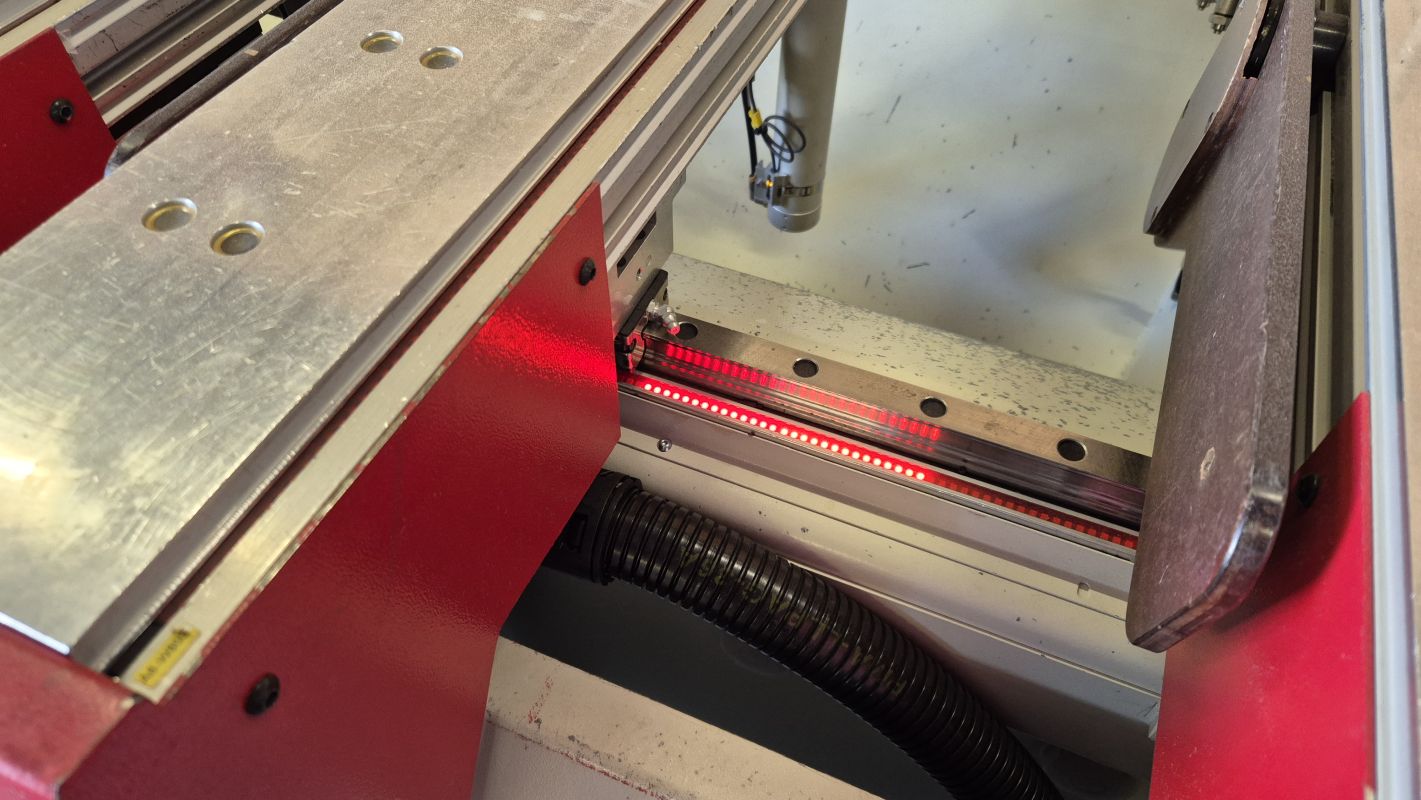

Führungssystem
- Alle Achsen sind mit vorgespannten oberflächengehärteten Präzisionswälzführungen ausgestattet.

Zentralschmierung
- Manuelle Zentralschmierung für alle Hauptachs-Linearführungen und Z-Kugelrollspindel.

1 Vakuumpumpe 90 m3/h

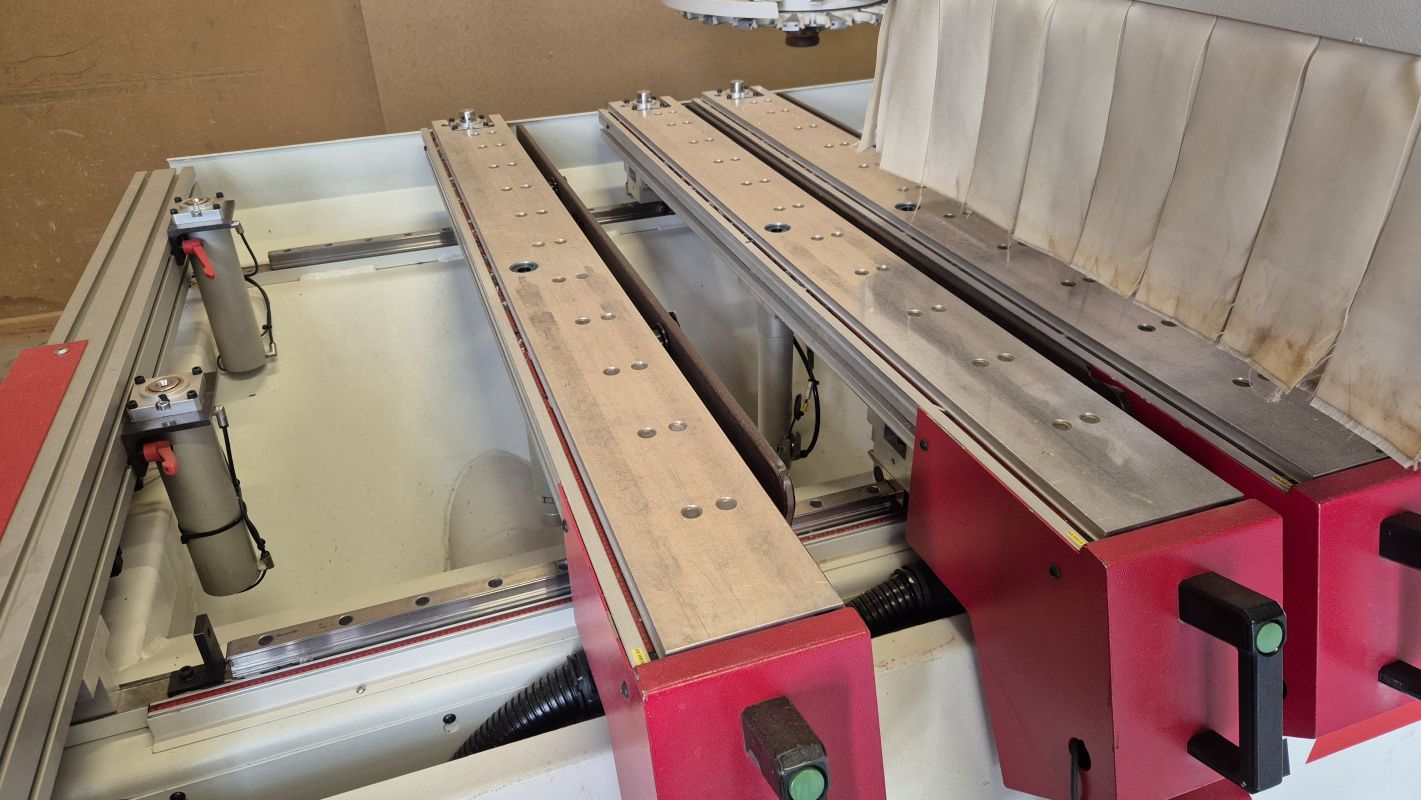

Konsolentisch bestehend aus:
- 2 rechts und 2 links fest in X-Richtung angeordnete Werkstückanschläge zum Verschieben in Y-Richtung
- 10 stufenlos in x-Richtung verstellbare Auflage arme, mit je einem hinteren Anschlag
- alle Anschläge programmgesteuert

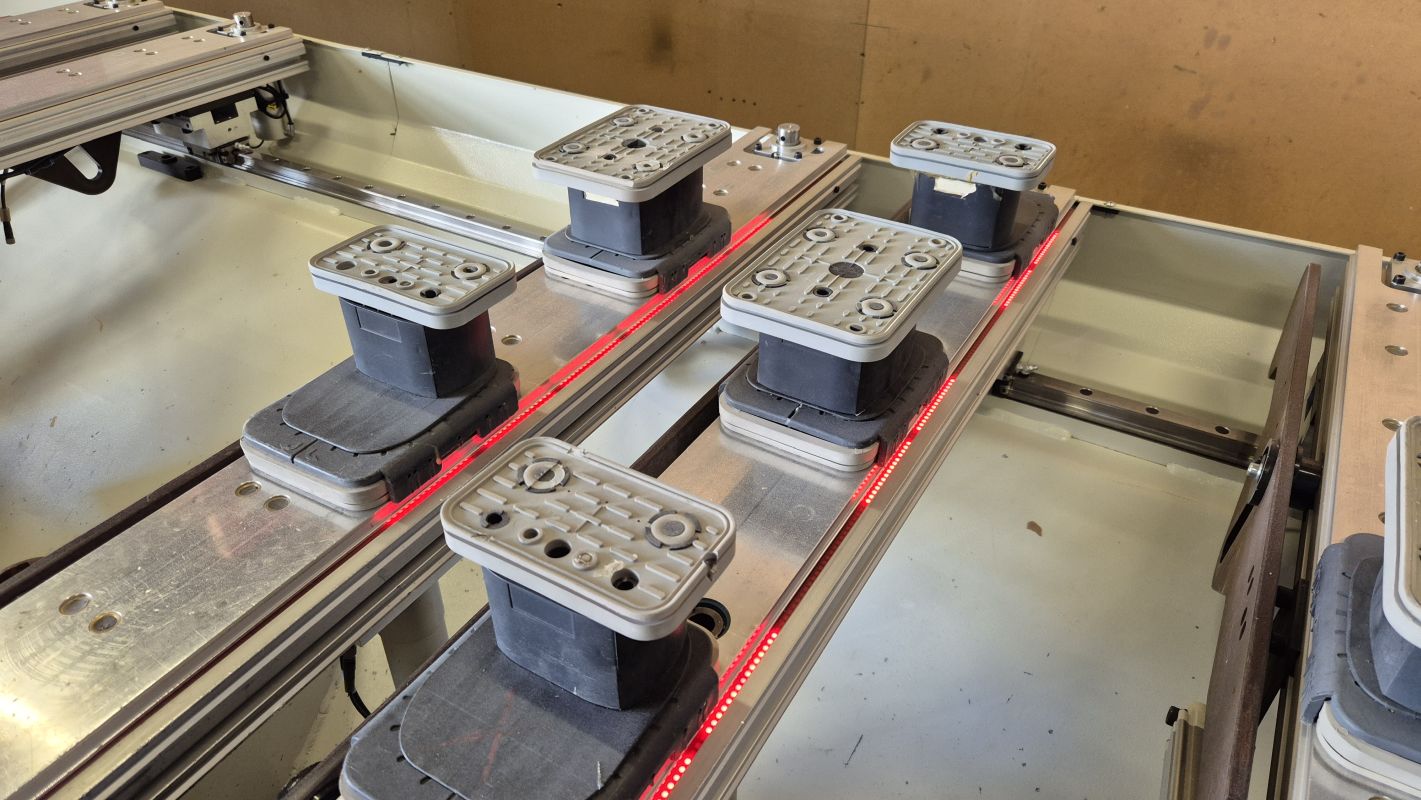

- Die Saugplatten werden über das patentierte 2-Kreis-Spannsystem fixiert, dadurch sind keine Schläuche erforderlich.
- 8 Auflageschienen glatt, automatisch absenkbar
- 2 Pilztaster für Funktion Werkstückspannen/-lösen

zusätzliche 2. Vakuumpumpe 90 m3/h

1 zusätzliche mittlere Anschlagreihe, zum mittigen Anlegen von Werkstücken

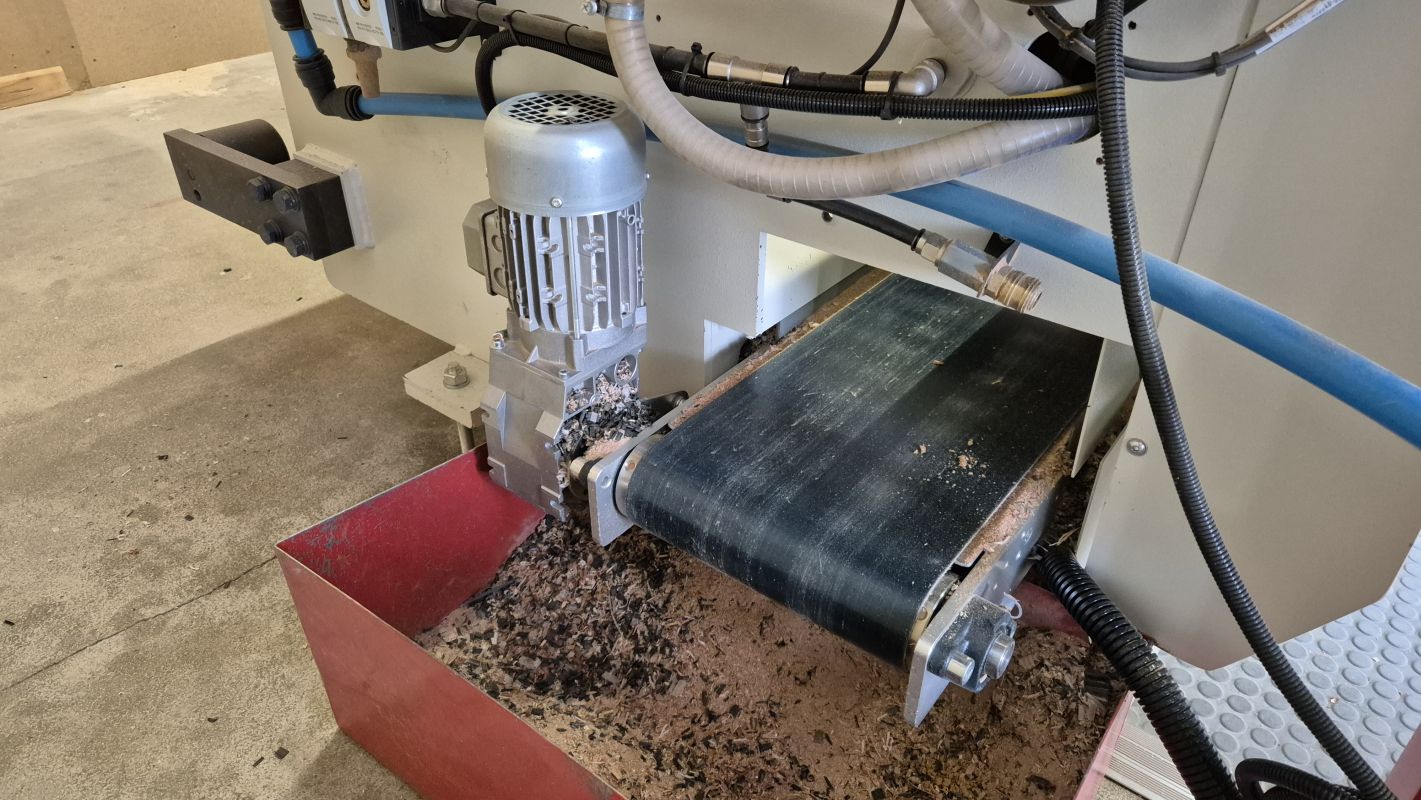

Spänetransportband

1 Hauptspindel
- Antriebsleistung: 10,0 KW im S-6-Betrieb
                                    7,5KW im S-1-Betrieb
- Werkzeugaufnahme: HSK F63, Kegel Durchm.=38 mm ähnlich DIN 69893
- Drehzahlbereich: stufenlos 0 - 24000 UpM, programmierbar

1 zentral Integrierte CNC-Achse 360 Grad drehend
- für alle Adapteraggregate, mit Drehmomentstütze an der Hauptspindel und Pneumatik-Schnittstelle

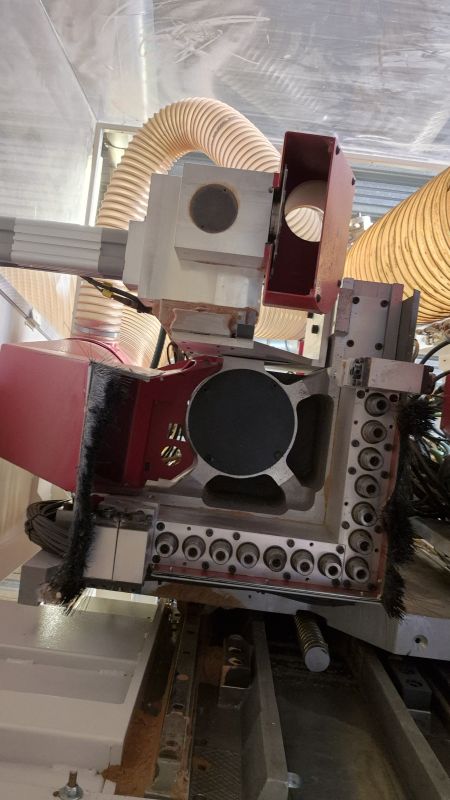

1 Vertikal-Bohraggregat l14 mit 6 Spindeln horizontal und Anbauaggregat Nutsäge
- Horizontale Bohreinheiten mit Je 2 Ausgängen

Anbauaggregat Nutsäge
- Schwenkbereich: 0 oder 90°

Steuerungssystem ICOS CNC
Modernes leistungsfähiges PC-basiertes Steuerungssystem mit:
- benutzerfreundlicher Bedienoberfläche mit Windows-Standards
- Bahnsteuerung aller Servoachsen
- Jobliste / Auftragsbearbeitung
- IMA Backup- und Recover-System auf zwei Festplatten
- Unterbrechungsfreie Stromversorgung (USV)

IMAWOP Softwarepaket
- zur dialogorientierten Erstellung von CNC-Bearbeitungsprogrammen.
- 3D Ansicht und Simulation Basic des programmierten Werkstücks, der Sauger und Konsolen inkl. Werkzeug- und Adapterdarstellung.



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
