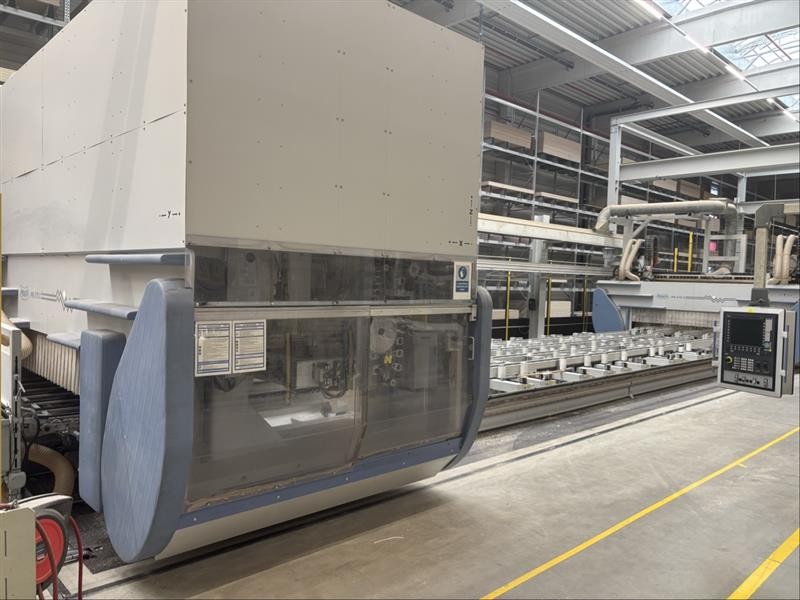

CNC-Fräs- und Bohranlage

CNC-Fräs- und Bohranlage
Fabrikat: MAKA
Typ: PM 270 X
Baujahr: 2012


Technische Daten
- Schwere  Fahrportal-Anlage mit 2 Portalen
- Portale mit beidseitigen Antrieben (Gantry-Antrieb)
- CNC-Steuerung SIEMENS 840D sl / PCU 50 mit NCU 730
- Bedienpult OP 15 mit Display 15" aufgehängt an Führungsschiene entlang der Längsachse

Arbeitsbereich / bearbeitbares Würfelmaß bei Werkzeuglänge-/ Ø 160 mm
- X-Achse: 9000 mm mit beiden Portalen
- Y-Achse: 2700 mm
- Z-Achse: (Standard Würfelmaß 420 mm)
- Kundenspezifisch ausgelegt bis 60 mm Werkstückstärke
- 5-Achs-Aggregat

Ausstattung Portal 1
- 1 Universal-Aggregat für 5-Achsen-Fräsen
- Leistung Frässpindel: 20/26 kW (S1/S6)
- Drehzahl regelbar bis 24.000 1/min
- wassergekühlt
- Werkzeugschnittstelle HSK F63 für automatische Werkzeugwechsel
- Gewindeschneiden ist möglich!

- 1 Ketten-Werkzeugmagazin mit 32 Plätzen
- mit Drehgreifer für schnelle Werkzeugwechsel
- Magazin fix auf der Bedienseite angeordnet

Ausstattung Portal 2
- 2 Aggregat-Aufbaukonsolen
- bestückt mit je 2 Schwerlast Mehrspindel-Bohreinheiten
- mit gemeinsamer Absaughaube
- je Bohrgetriebe 13 Bohrspindeln (insgesamt 26 Bohrspindeln)
- vertikal einzeln anwählbar
- Anordnung in L-Form

- 2 Schrägbohrspindeln 0 - 25° vor einstellbar
- 1x rechts, 1 x links je ca. 2,2 kW n= 2800 U/min
- Bohreraufnahme Spannzange Rego Fix ER 25 M

Maschinentisch
- Grundgestell mit Linearführung
- 12 Tischtraversen auf Linearführung für Positionierung in X-Richtung einzeln angetrieben und positionierbar über NC-Antriebe
- Vakuumversorgung in der Tischtraverse integriert
- Jede Traverse einzeln vakuumüberwacht und mit der Maschienensteuerung verknüpft

Werkstück Einlauffunktion
- 1 Riementransport bestehend aus 4 Riemensträngen
- Breite 40 mm, je Traverse mit Hubeinrichtungen
- Hubeinrichtung NC gesteuert
- Hub 110 mm (+10 mm, - -100 mm)
- Die Maschine ist in einer Fundament-Vertiefung von ca. 300 aufzustellen
- Vakuumpumpe Bush Typ: Mink MM 1322
- Saugleistung 250 m³/h
- mit Zwischenkessel 500 l für schnellen Vakuumaufbau
- 2 Spänetransportbänder unter dem Bearbeitungsbereich für den Abtransport von Späne und/oder Kleinabfällen bis zu einer Größe von max. 100 x 100 x 100 mm
- Automatische Zentralschmierung

Arbeitssicherheit
- Mitfahrende Schutzkabine an beiden Portalen
- Schutzkabine bedien- und rückseitig mit Sicherheitsbumpern und Sicherheits-Lichtgitter-Anlage (wegen Automatik Tischeinstellung)



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
