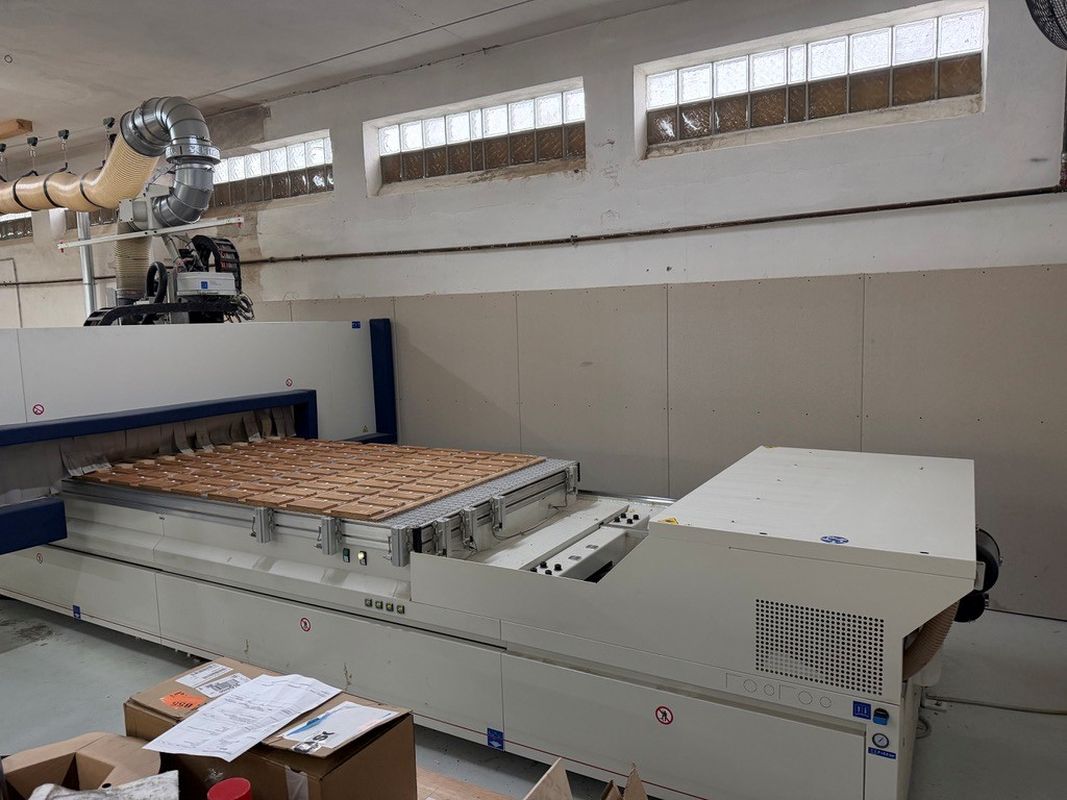

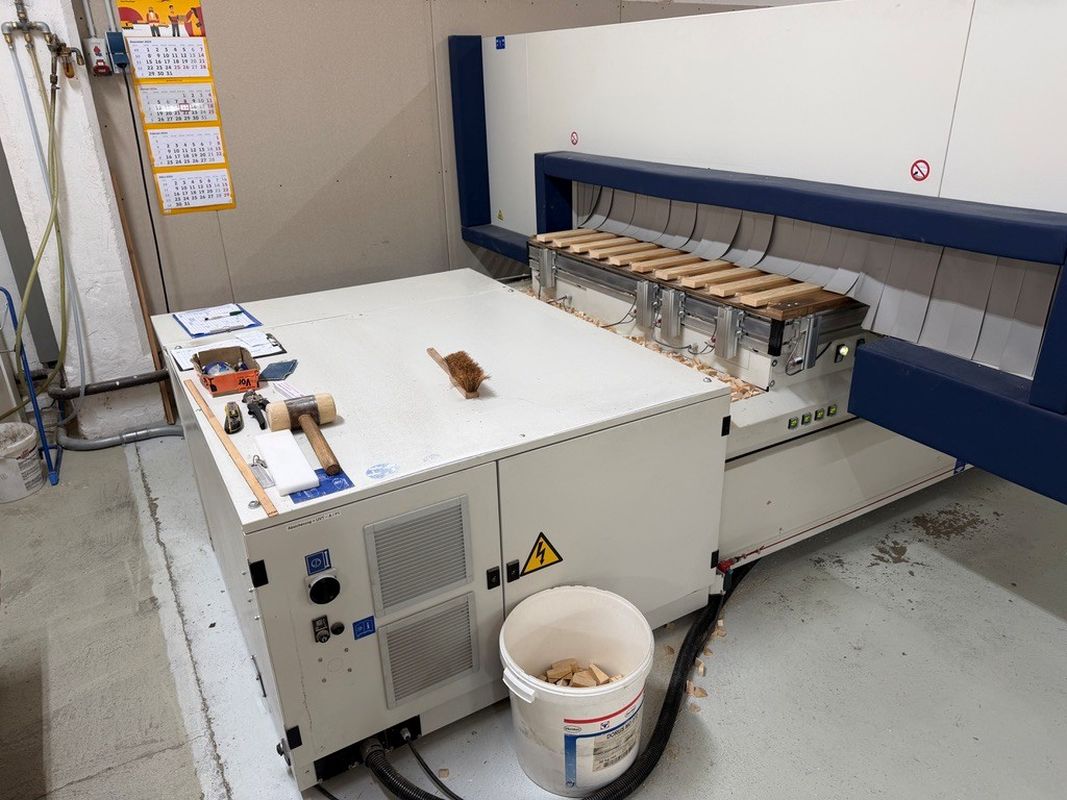

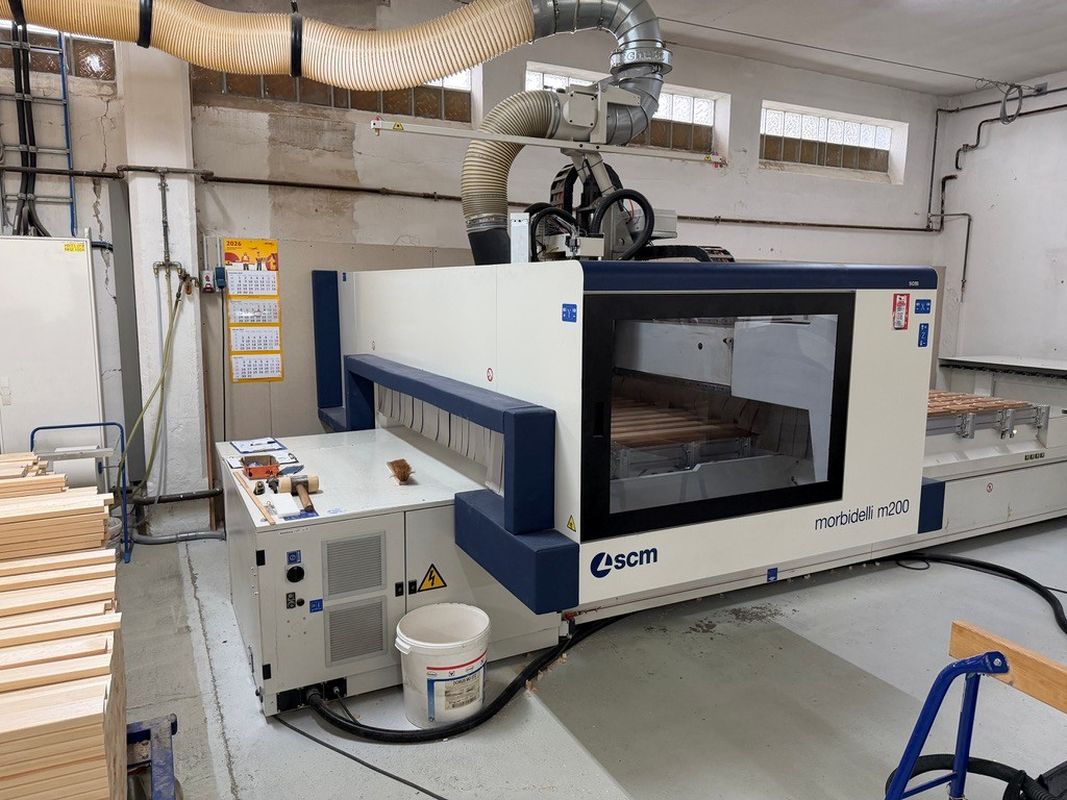

CNC-Bearbeitungszentrum

CNC-Bearbeitungszentrum
Fabrikat: SCM
Typ: Morbidelli M200F
Baujahr: 2020


Technische Daten
Arbeitsbereich X-Achse: 3710 mm
Arbeitsbereich Y-Achse: 1620 mm
Arbeitsbreite: 1585 mm
Werkstücklänge bei Pendelbearbeitung: 1700 + 1700 mm
Verfahrgeschwindigkeit der X-Y Achsen (PRO-SPACE): 56 m/min
Verfahrgeschwindigkeit der X-Y Achsen (PRO-SPEED): 78 m/min

Fernsteuerung mit 7" Touchscreen Bildschirm

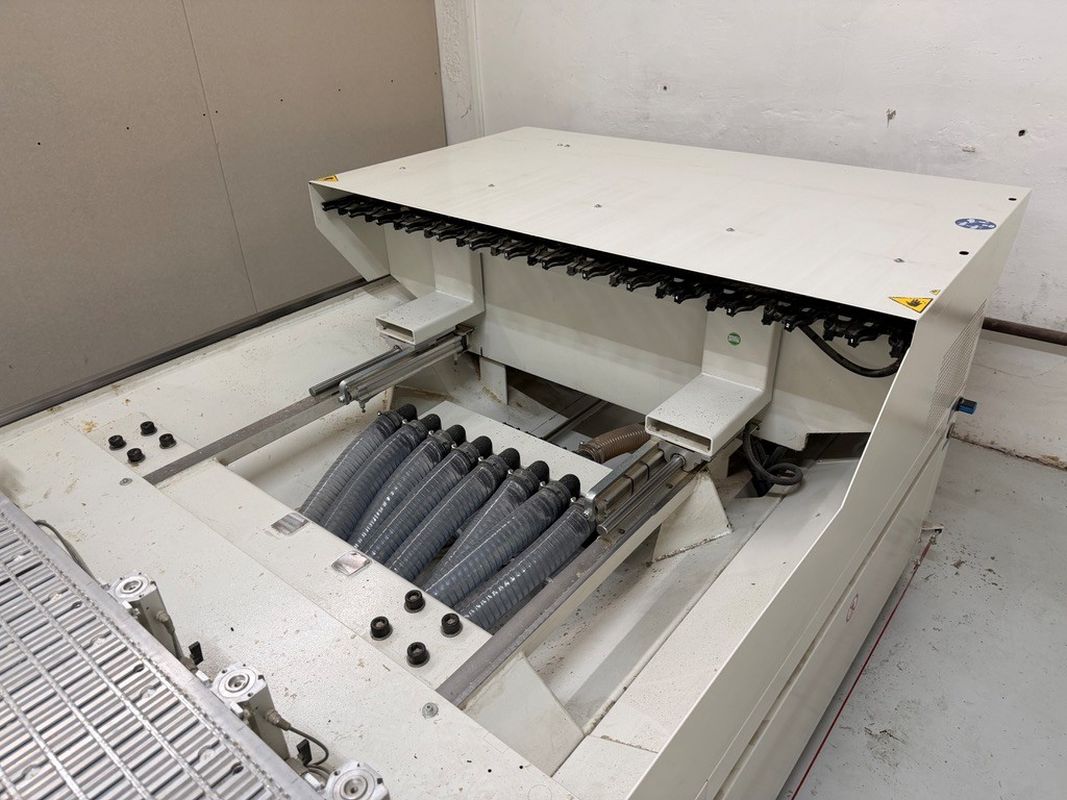

Werkzeugwechsler TRB14 mit pneumatischer Fernverstellung
- max. 14 Werkzeuge
- max. Werkzeugdurchm. 300 mm (3-Achsen), 350 mm (5-Achsen)

Werkzeugwechsler FAST14
- max. 14 Werkzeuge
- Werkzeugdurchm. 180 mm
- Achsabstand: 7 Positionen mit 110 mm, 7 Positionen mit 130 mm entfernung

Blasdüsensystem an der Elektrospindel

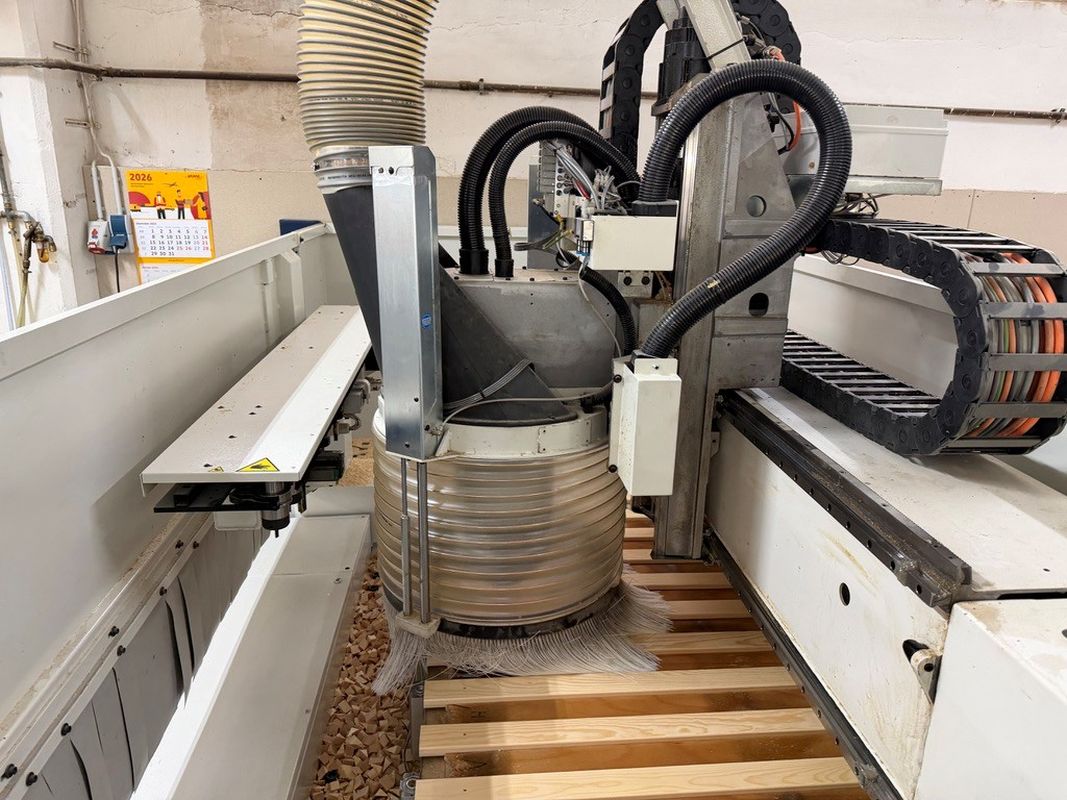

5-Achs Elektrospindel Prisma 5 Ausführung "KS"
- HSK 63F
- Drehgeschwindigkeit: 1800 - 24000 U/min
- Leistung (S1/S6): 11/12 kW 15000 U/min
- Rechts- und Linksdrehen über NS programmierbar
- Kühlsystem mit umlaufender Flüssigkeit

Hochleistungsvakuumpumpe 300/360 m³/h, 50/60 Hz

Arbeitstisch unterteil in 8 Vakkumbereiche

Lasereinrichtung für die Positionierung der Sauger

eye-M PRO Konsole mit integriertem PC

Software Maestro CNC



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
