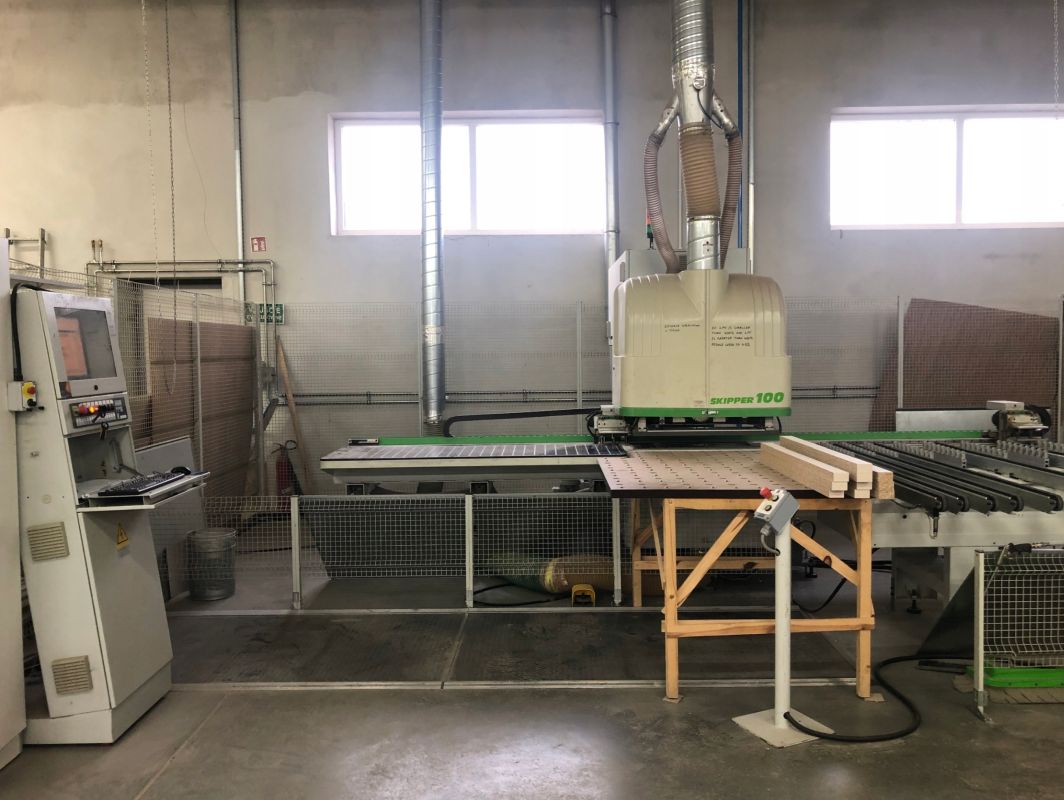

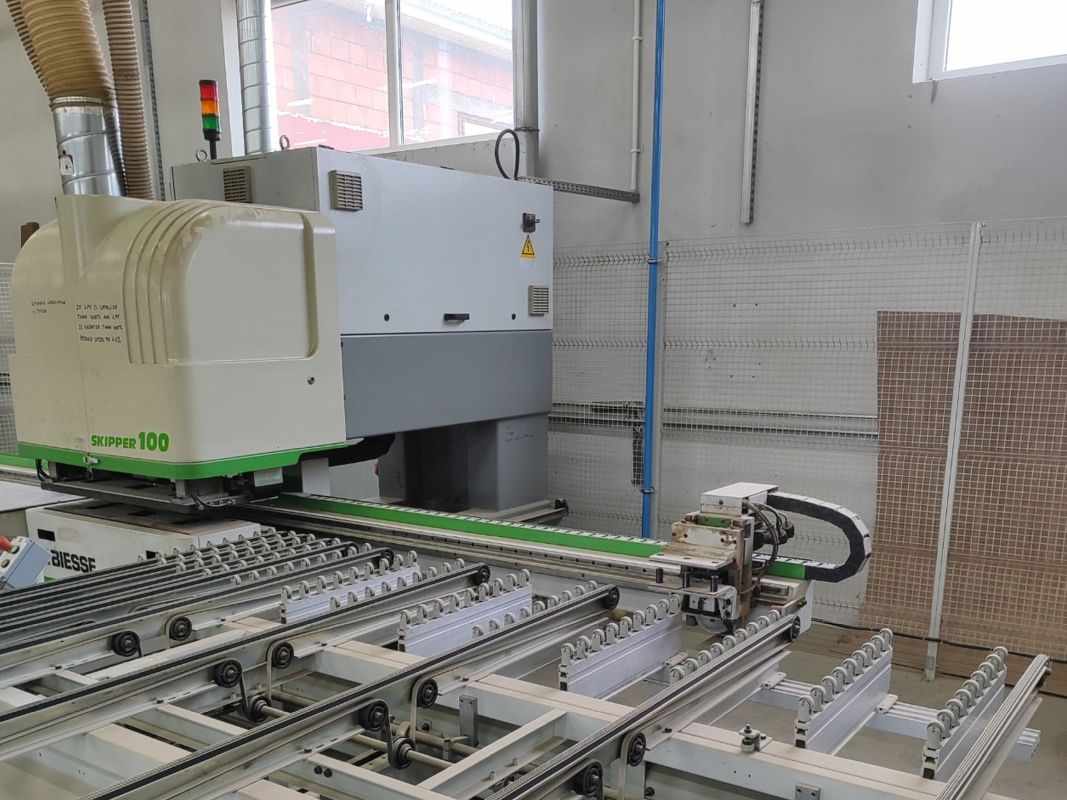

CNC - Bearbeitungszentrum

CNC - Bearbeitungszentrum
Fabrikat: Biesse
Typ: Skipper 100
Baujahr: 2009


Technische Daten
Werkstückabmessungen
- Länge: 90 - 3.000 mm
- Breite: 70 - 1.000 mm
- Dicke: 8 - 60 mm

Arbeitsbereiche
X-Achse
- Vertikales Bohren: 0 - 3.000 mm
- Horizontales Bohren (X und Y): 0 - 3.000 mm
- Durchgehendes Fräsen: 0 - 2.500 mm
- Teilfräsen: 0 - 3.000 mm
- Durchgehendes Nuten mit Säge (X-Richtung): 0 - 2.500 mm
- Teilnutenfräsen mit Säge (X-Richtung): 0 - 3.000 mm

Y-Achse
- Vertikales Bohren: 0 - 1.000 mm
- Vertikales Bohren mit 32-mm-System: 32 - 1.000 mm
- Horizontales Bohren in X: 0 - 1.000 mm
- Horizontales Bohren in Y-Richtung: 90 - 1.000 mm
- Fräsen: 0 - 950 mm
- Nutenfräsen mit Säge (X-Richtung): 112 - 1.000 mm

Z-Achse
- Materialstärke: 0 - 60 mm

Ausstattung
Die Maschine ist mit 78 unabhängigen Bohrspindeln ausgestattet, die auf zwei spiegelbildlich angeordnete Bearbeitungseinheiten verteilt sind:
- 39 Spindeln in der oberen Einheit
- 39 Spindeln in der unteren Einheit

Jede Bearbeitungseinheit umfasst:
- 29 vertikale Bohrspindeln (19 entlang der X-Achse und 10 entlang der Y-Achse, Abstand 32 mm)
- 8 horizontale Bohrspindeln entlang der X-Achse (4 mit Doppelausgang)
- 2 unabhängige horizontale Bohrspindeln in X-Richtung
- 2 unabhängige horizontale Bohrspindeln in Y-Richtung
- 3,5-kW-HSK-Elektrospindel
- Spindeldrehzahl: 6.000 - 18.000 U/min

Zusatzausstattung

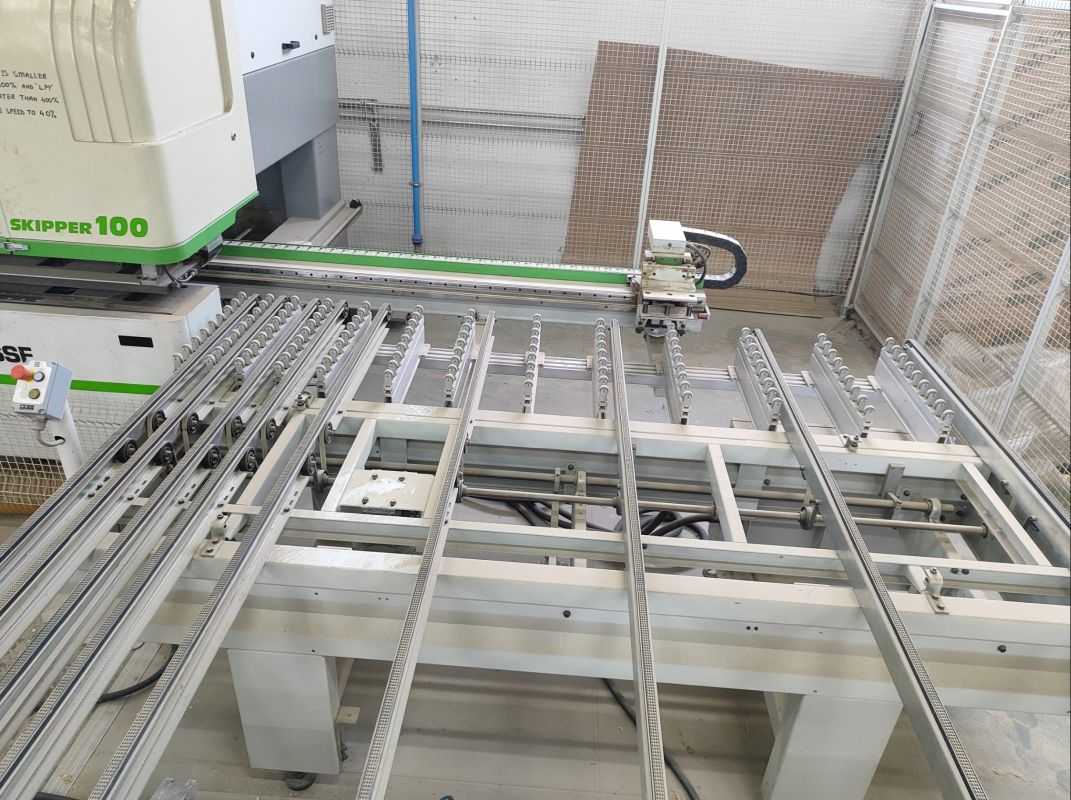

- Rollenbeladetisch
- Oberer und unterer Arbeitstisch (Drucktische)
- Obere und untere Bearbeitungseinheiten
- Rechtseitiges Bandentladeförderband
- Elektronische Dickenkontrolle
- Zentrale automatische Schmierung
- PC-basierte CNC-Steuerung (Windows XP 600 mit Soft CN)
- Sicherheitssystem



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
