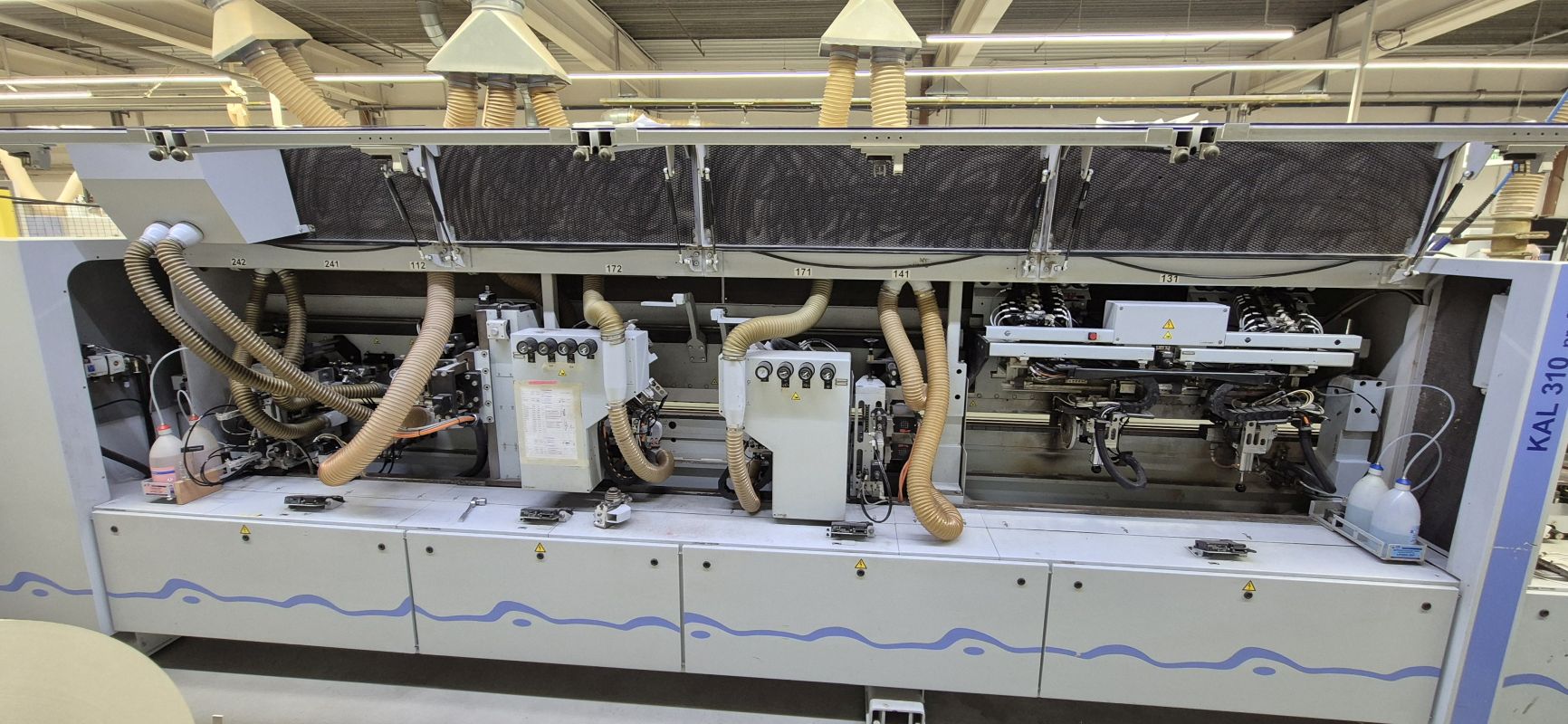

einseitige Kantenanleimmaschine

einseitige Kantenanleimmaschine
Fabrikat: Homag
Typ: KAL 310/7/A3
Baujahr: 2010


Technische Daten

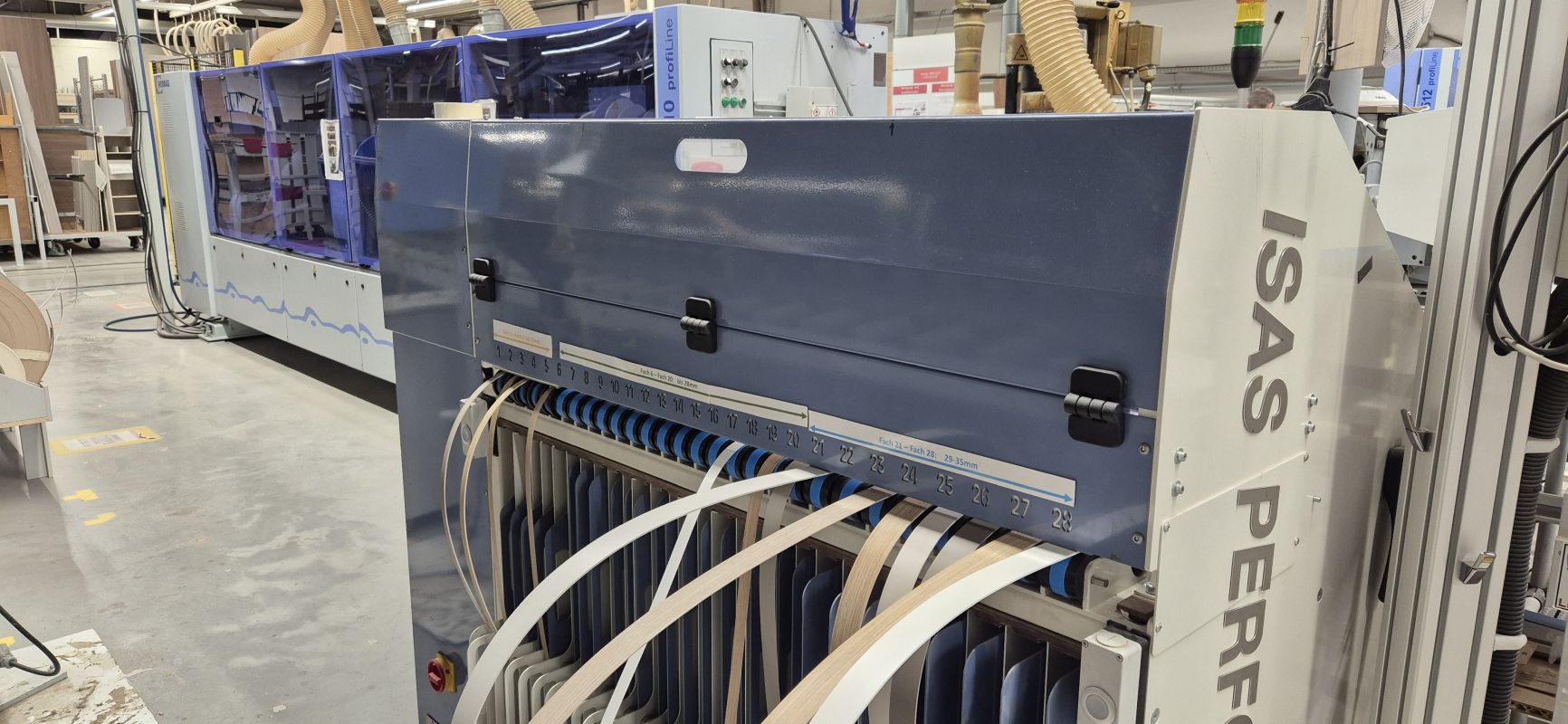

- Mit ISAS 28-fach Kantenmagazin
- PU Verleimteil
- Mit Boomerang Rückführung

Fügefräsaggregat
mit 2 Motore je 3KW, 150 Hz, 9.000 U/min.
Pneumatisch steuerbar zum Einsatzfräsen

Verleimteil PU 34 mit PU Aufschmelzeinheit - Leistung max. 6 kg/h
Gebindegröße 2 kg.
QA Leimauftragseinheit

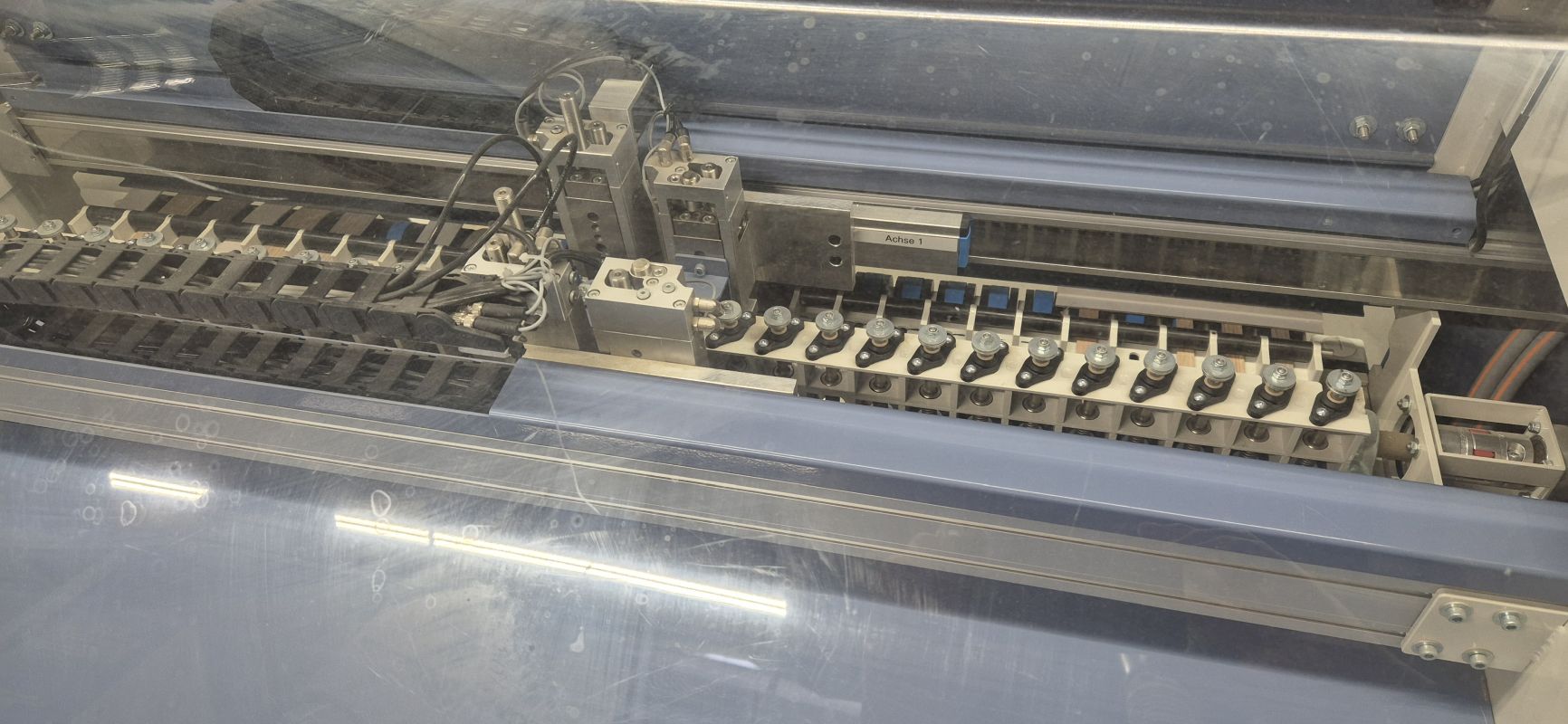

Anwählbare Kanten aus dem ISAS Kantenmagazin 28-fach

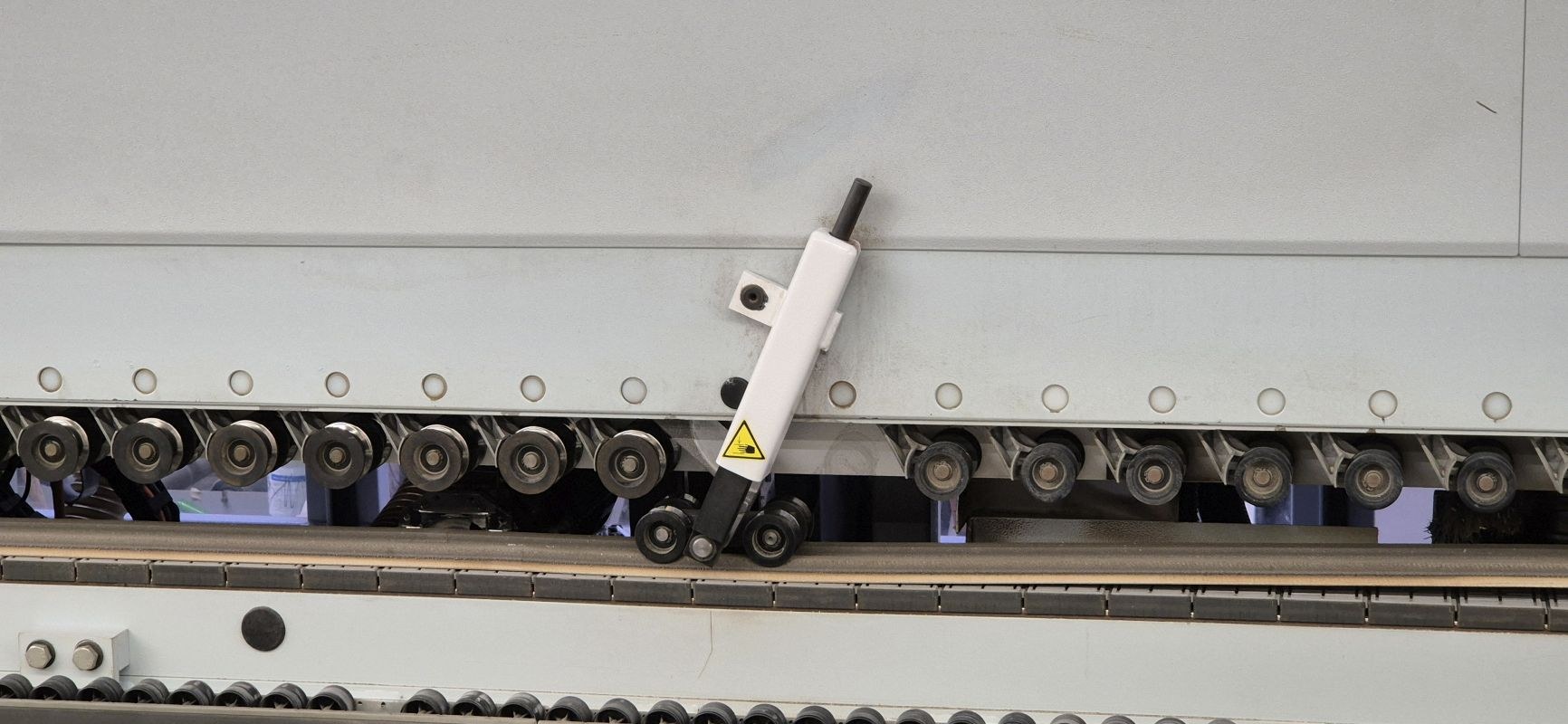

4 Nachpressrollen

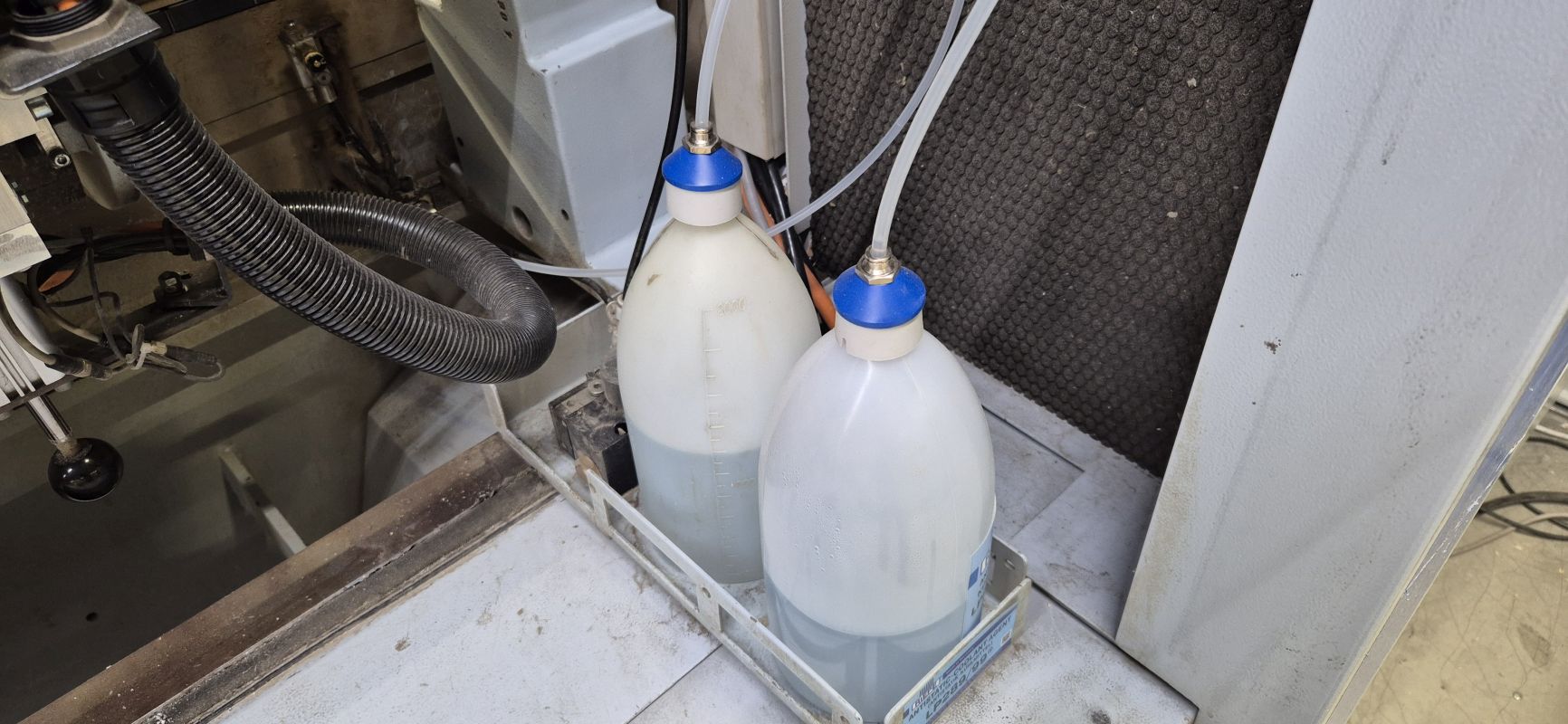

Trennmittelsprühaggregat oben und unten

Kappaggregat WK 13 Fase / Gerade
Mit 2 Motore je 0,4 KW, 200 Hz, 12.000 U/min.
Elektropneumatische Verstellung der Kappmotore auf 2 Positonen ( Bündigkappen und mit Überstand)

Vorfräsaggregat
mit 2 Motore je 0,55 KW, 200 Hz, 12.000 U/min.
Mit Doppelrollentastung. Mit elektropneumatischem Aussteuern

Formfräsaggregat FK 11 - manuell
Zum Bearbeiten der Kantenüberstände an der Werkstückober- und unterkante sowie zum Umfräsen der Vorder- und Hinterkante
Mit 2 Motore je 0,4 KW, 200 Hz, 12.000 U/min.

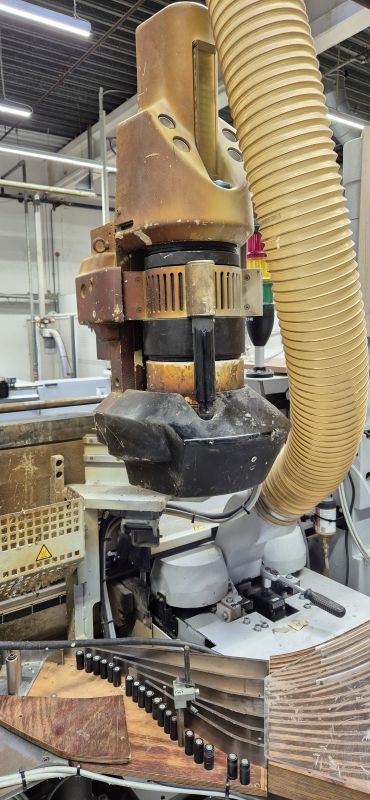

Universalfräsaggregat UF 11
Mit Motor 4 KW, 150 Hz, 9.000 U/min.
Schwenkbar 90°, elektropneumatisch gesteuert
Mit HSK 63 F Aufnahme für Entriegelung per Knopfdruck

Profilziehklingenaggregat PN 10
Pneumatische Verstellung zum seitlichen Wegfahren aus dem Arbeitsbereich

Finishaggregat FA11 oben/unten
Bestehend aus:
Leimfugen-Ziehklinge

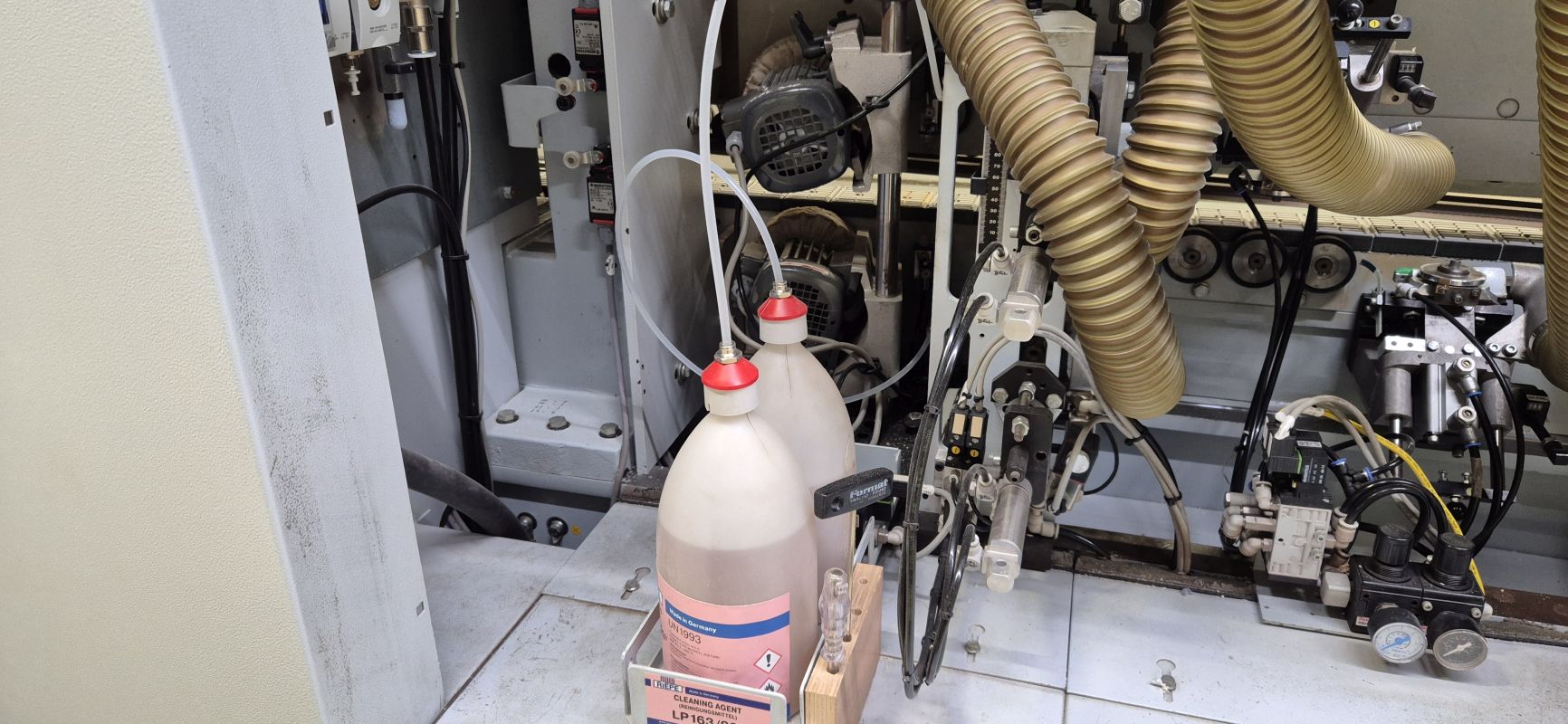

Reinigungsmittelauftrag
Schwabbelaggregat mit 2 Motore, Höhenverstellung mit dem Oberdruck

Steuerung der Maschine über 19 Zoll TouchScreen

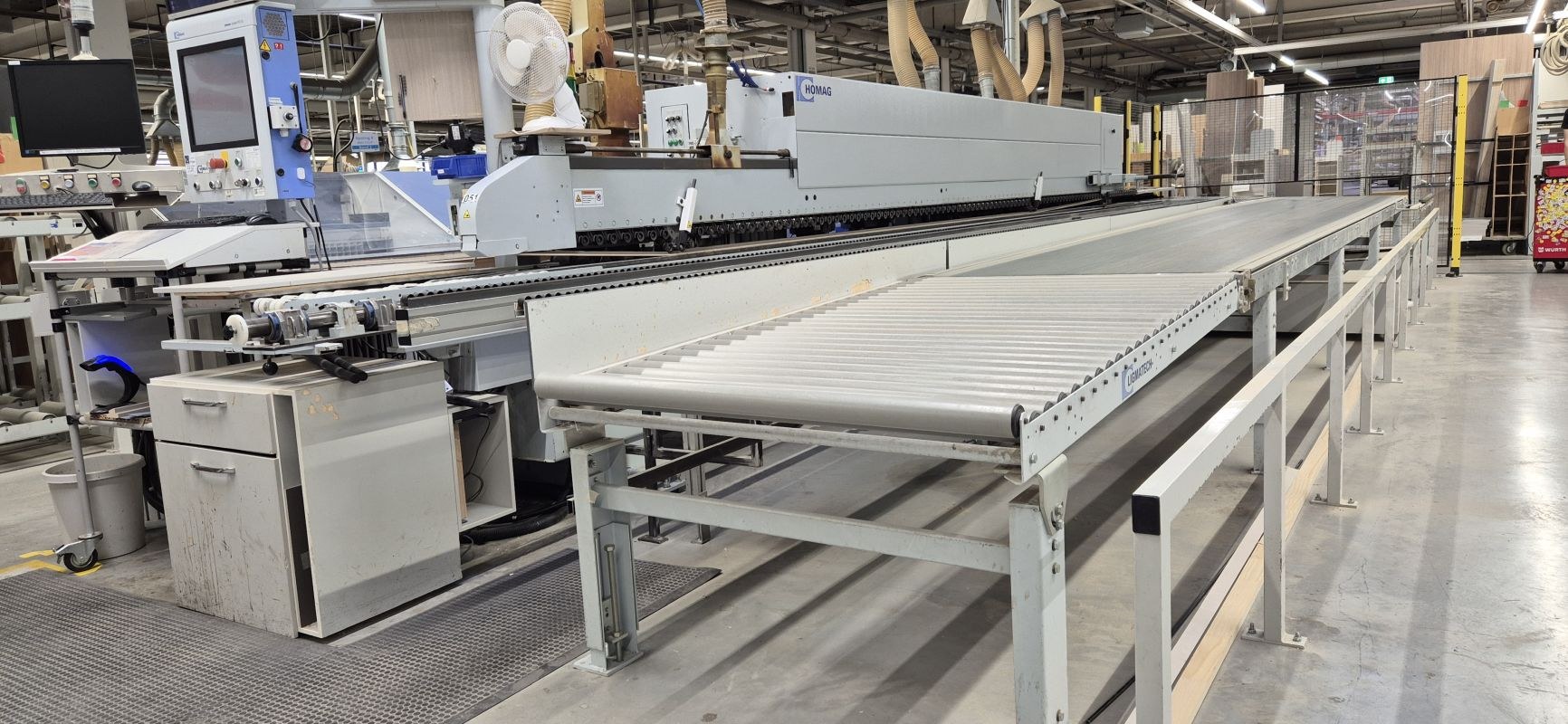

Rückführung BOOMERANG ZHR05
Mit Luftkissentisch schräg gestellt Länge 2.000 mm, Breite 1.000 mm
Transportband Breite 1.100 mm
Werkstückparameter:
Länge 300 - 2.500 mm / Breite: 60 - 1.100 mm bzw.
Länge 300 -    800 mm / Breite: >1.100 - 2.000 mm
Dicken 8 - 60 mm
Bei 4-seitiger Bearbeitung:
Min. Teilegröße: 300 x 300 mm / max. Teilegröße 2.000 x 800 mm

Mit Röllchenleiste zur Unterstützung breiter Teile



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
