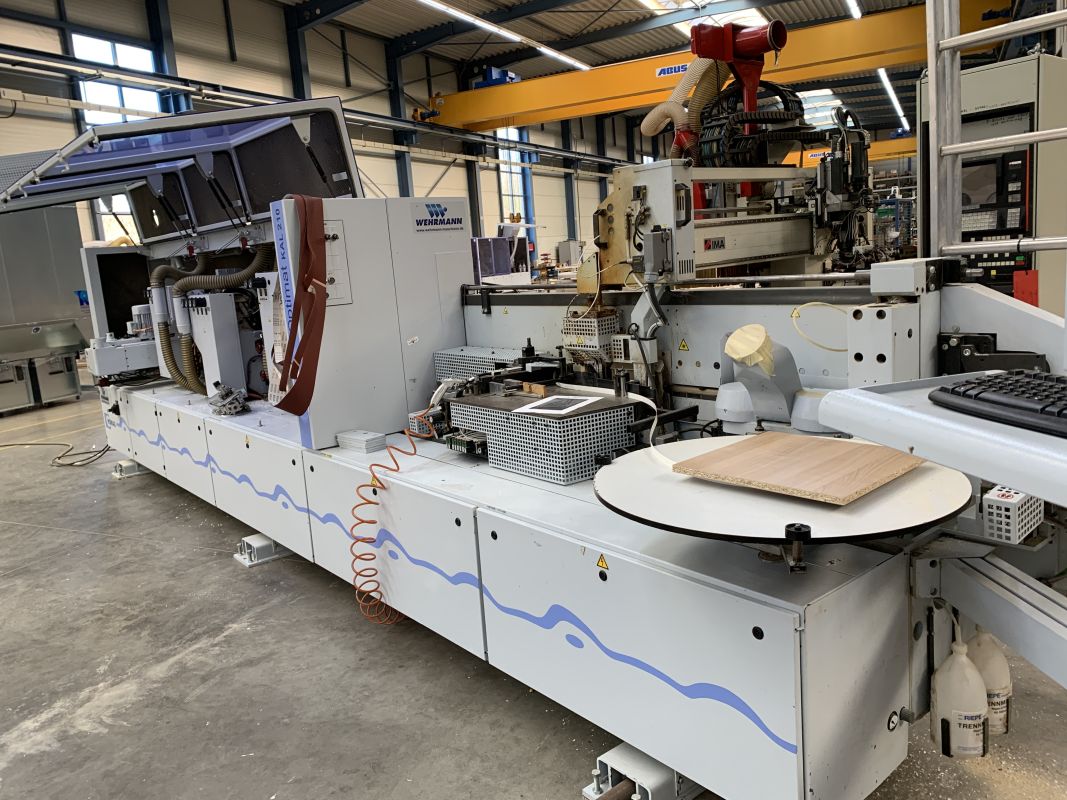

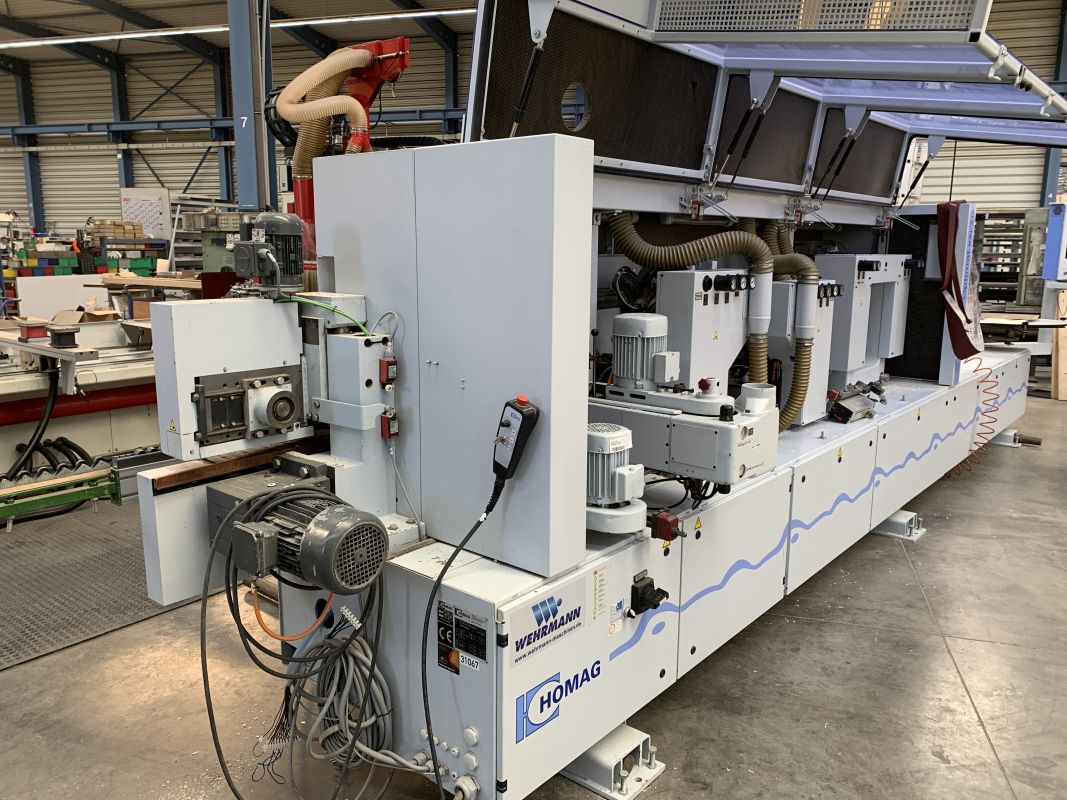

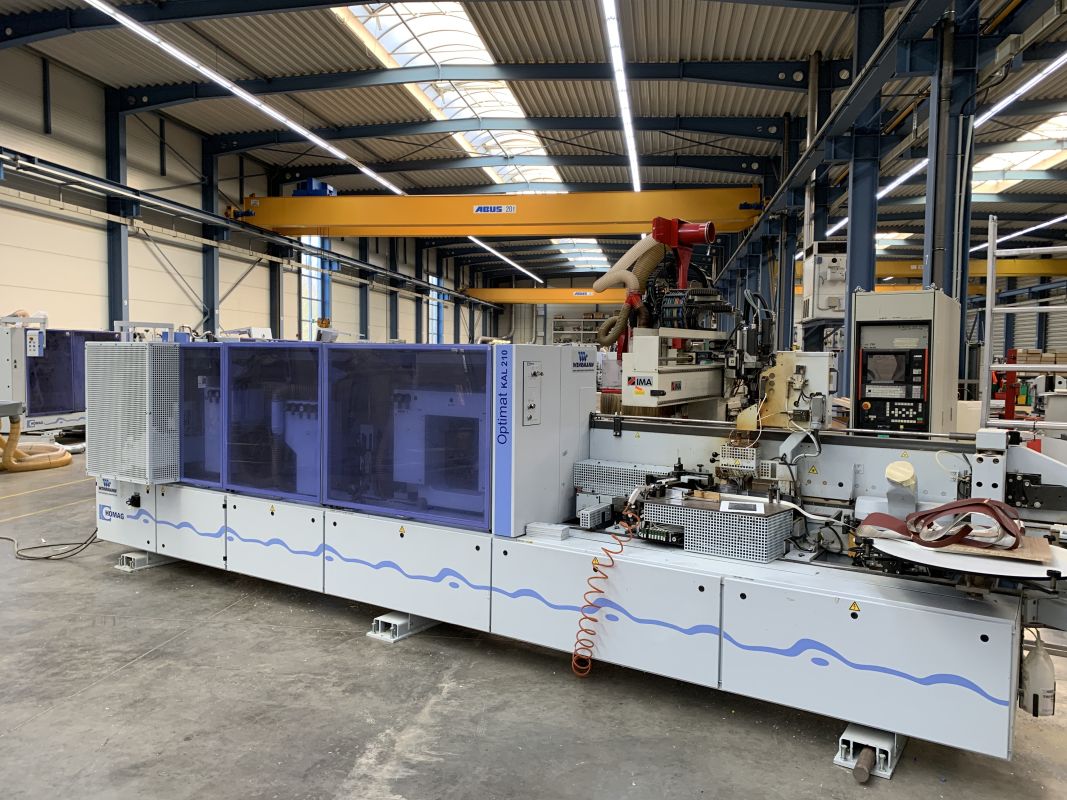

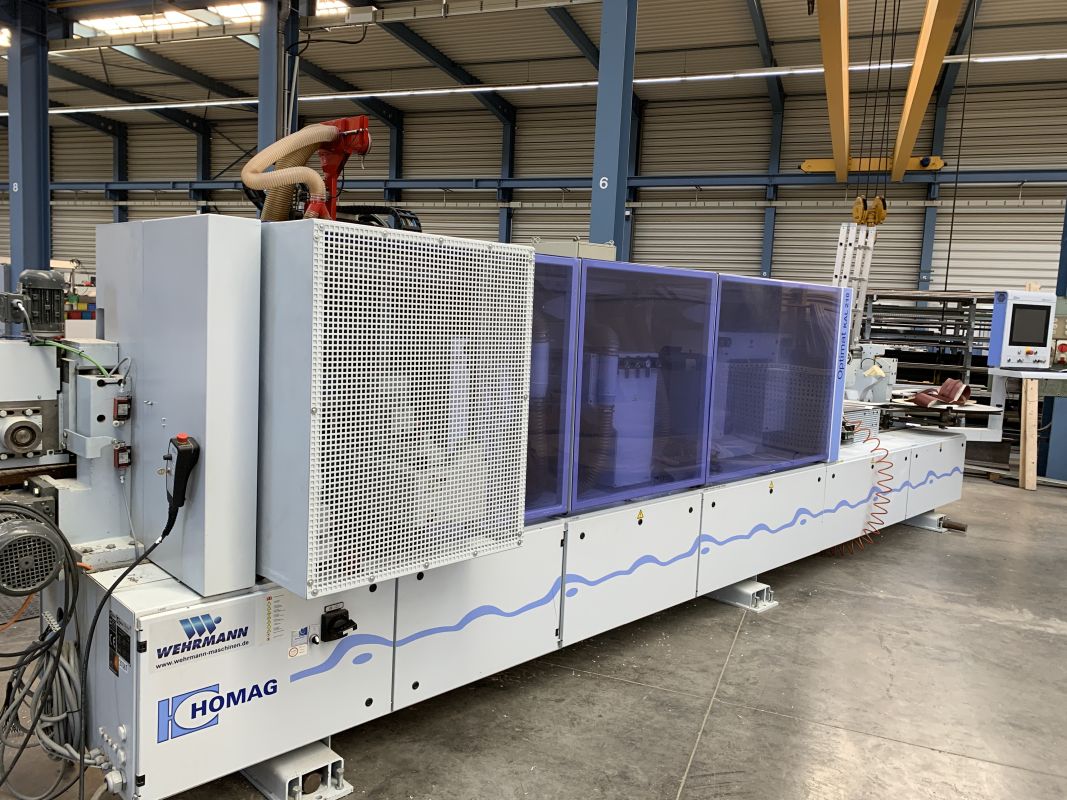

Kantenanleimmaschine

einseitige Kantenanleimmaschine
Fabrikat: HOMAG
Typ: Optimat KAL210/6/A20/S2
Baujahr: 2008


Einseitige Maschine zum Fügefräsen von
geraden Werkstückkanten, Anleimen und Nachbearbeiten
von verschiedenen Kantenmaterialien von der Rolle oder als Streifen,
bis 20 mm Kantendicke, im Längs- und Querdurchlauf.

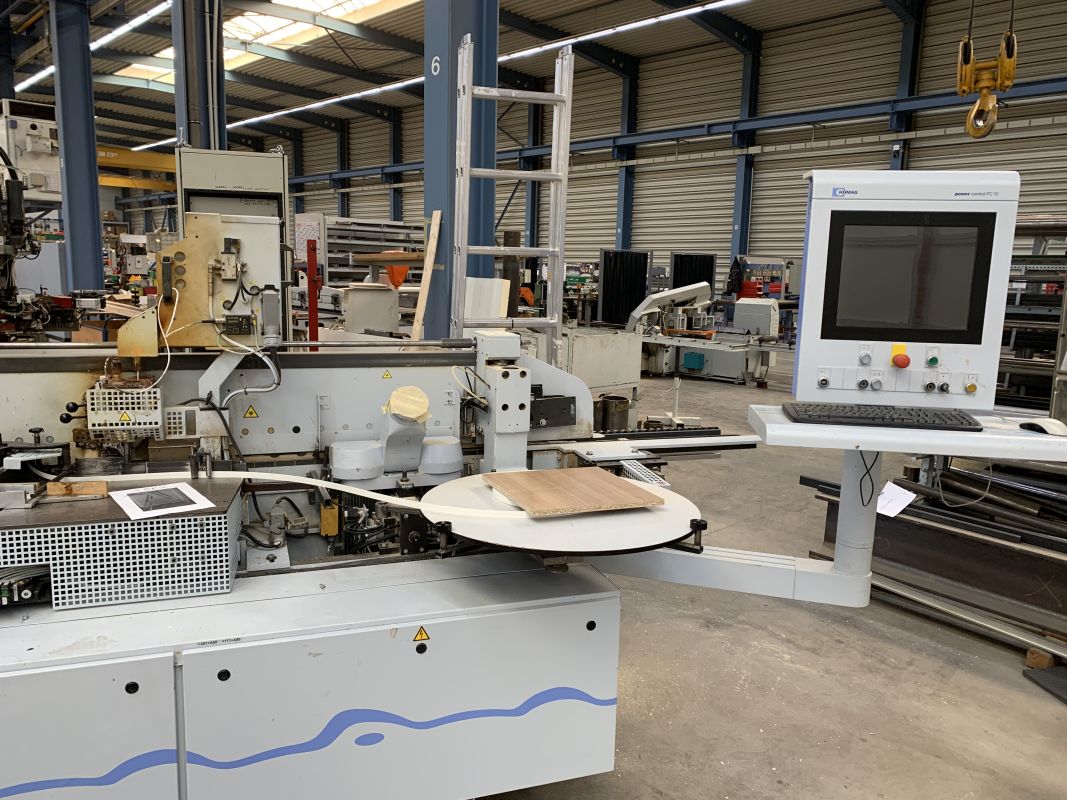

power control PC22
Modernes Steuerungssystem basierend auf Windows-PC

Technische Daten
- Vorschub 18 - 25 m/min.
- Vorschub mit Formfräsen FK11 max. 20 m/min.
- Werkstückdicke 8 - 60 mm
- Kantenmaterial Streifen max. 0,4 - 20 mm
- Kantenmaterial Rolle 0,3 - 3 mm

Fügefräsaggregat
- 2 Motoren je 3 kW, 150 Hz., 9.000 1/min.
zum Fügefräsen der Werkstückkante vor dem Anleimen
- elektropneumatische Steuerung beider Motoren

Verleimteil A20 - 2 Rollen
Quickmelt-Schmelzkleberaggregat
- Temperaturregelung elektronisch mit LED-Anzeige

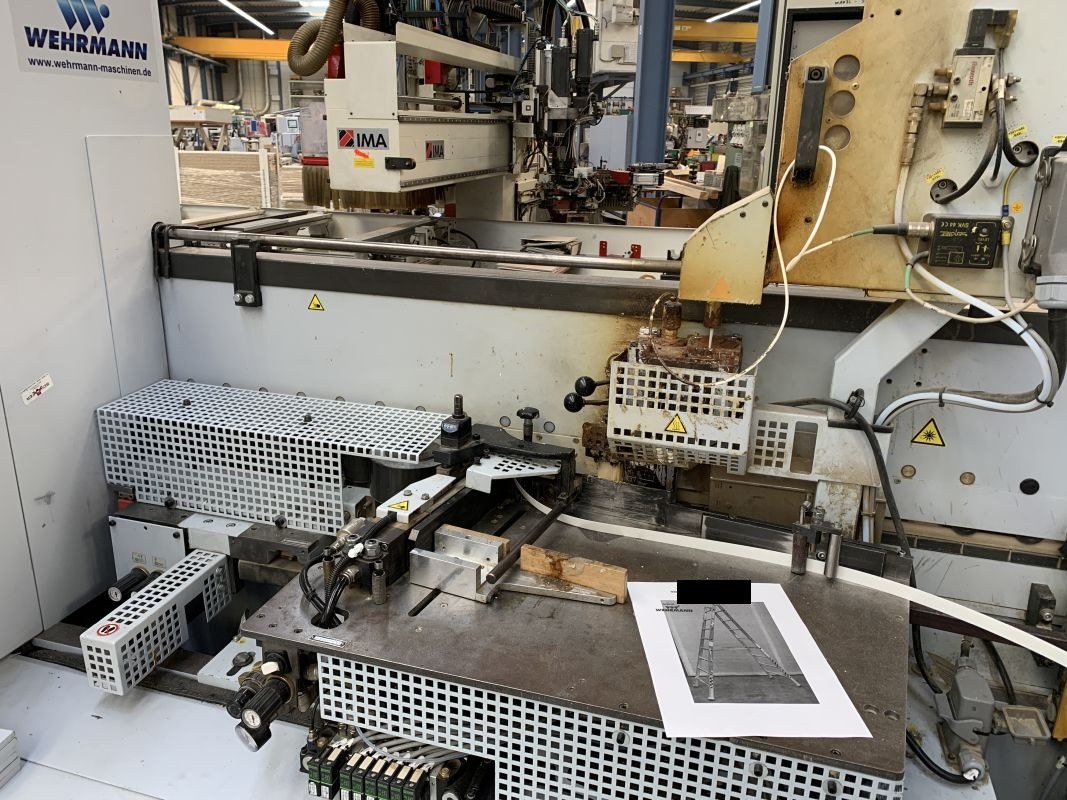

Magazin 1 Rollen manuell
- für Massivkanten, Streifenware und Rollenware
- 1 Kantenzuführung
- 1 Rollenaufnahmen

Druckzone C
- 1 angetriebene Vorpressrolle Durchm. 150 mm
- 6 Nachpressrollen Durchm. 70 mm

Kappaggregat HL84 / 0,8 kW
- 2 Motoren je 0,8 kW, 200 Hz., 12.000 1/min.
- Motoren manuell schwenkbar zum Fasekappen

Vorfräsaggregat 1,5 kW
- 2 Motoren übereinander je 1,5 kW, 200 Hz., 12.000 1/min.

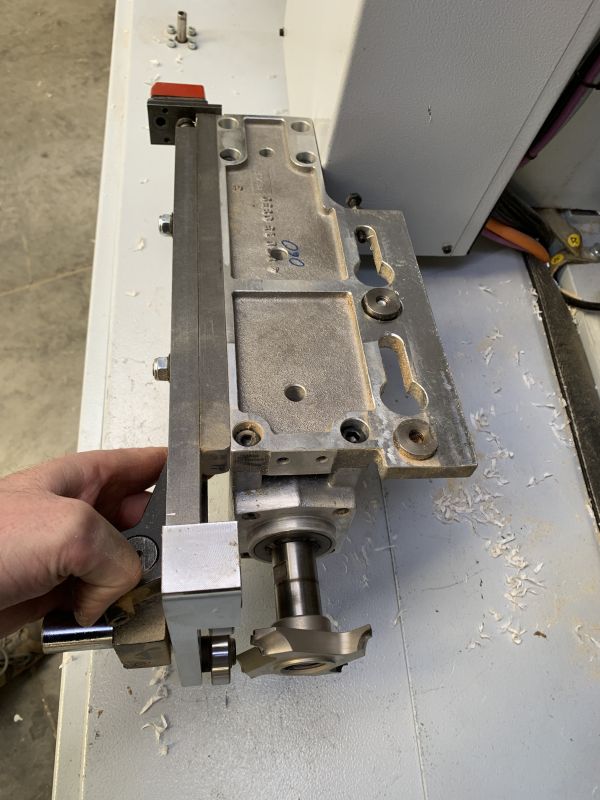

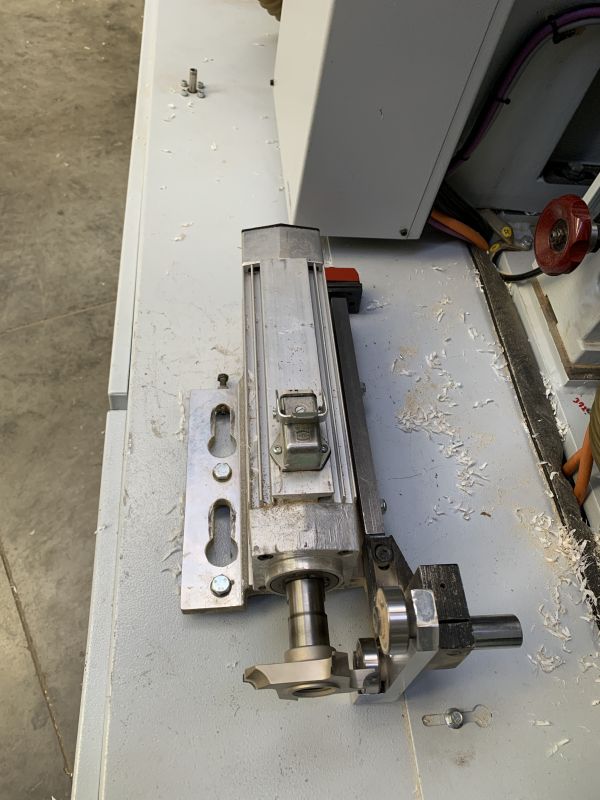

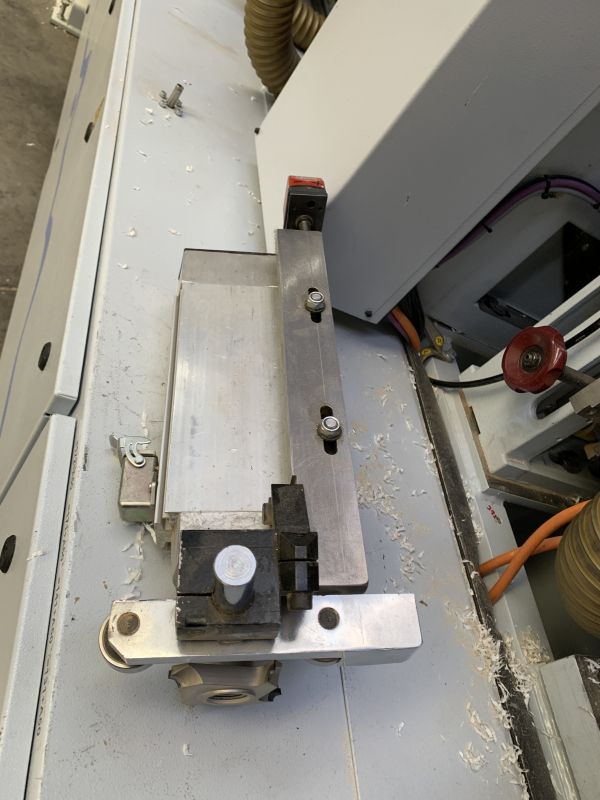

Formfräsaggregat FK11 manuell
- Zum Bearbeiten der Kantenüberstände an der
Werkstückober- und unterkante sowie zum
Umfräsen der Werkstückvorder- und hinterkante

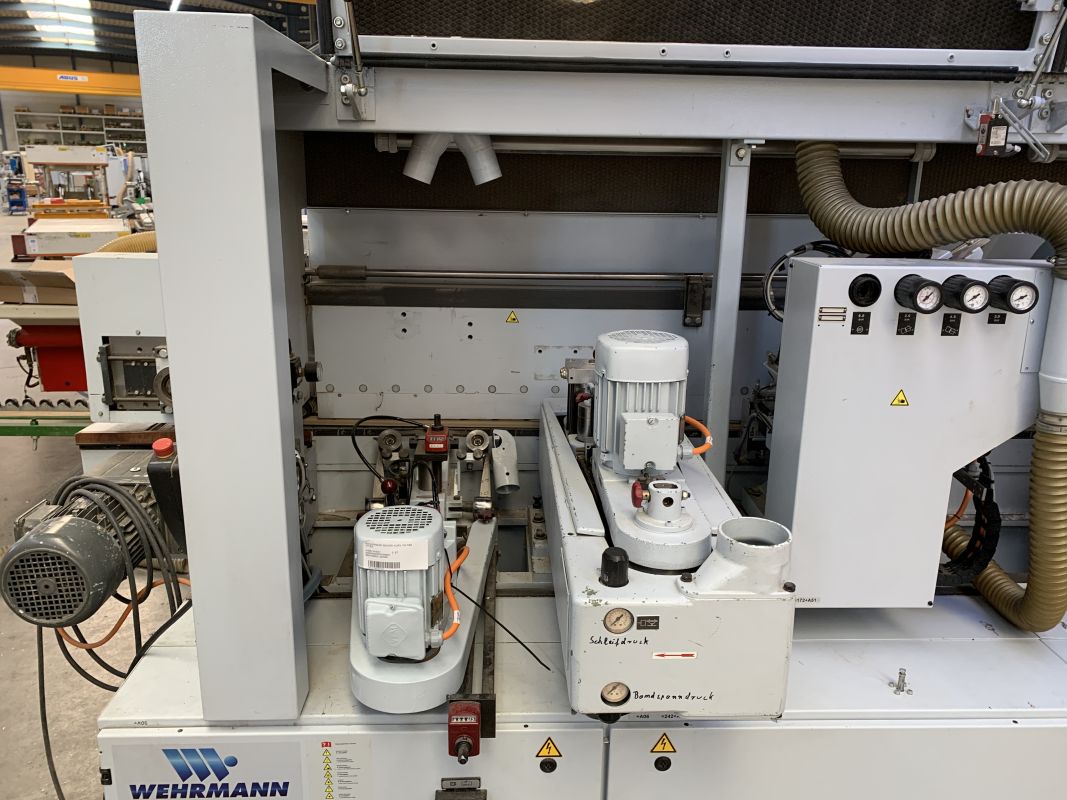

Bandschleifaggregat KS 10
- zum Schleifen gerader- und Massivholzkanten,
oszillierend,
Schleifdruck manuell einstellbar

Profilschleifaggregat PS 10
- von unten schleifend,
zum Schleifen von Profilen,
Schleifdruck manuell einstellbar

Automationspaket Fase / Radius KAL210/6/A20
- Automatische Verstellung Einlauflineal
- Automatische Verstellung Druckzone
- Pneumatische Verstellung von Fase- auf Geradekappen
- Pneumatische Verstellung der Kappmotoren zum Bündig- oder Überstandskappen
- Pneumatische Verstellung Vorfräsaggregat zum Bündig- oder Überstandsfräsen
- Automatische Verstellung von Fase- auf Radiusfräsen beim Formfräsen
- Pneumatische Verstellung PN10 / FA11
- Elektronische Höhenverstellung


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
