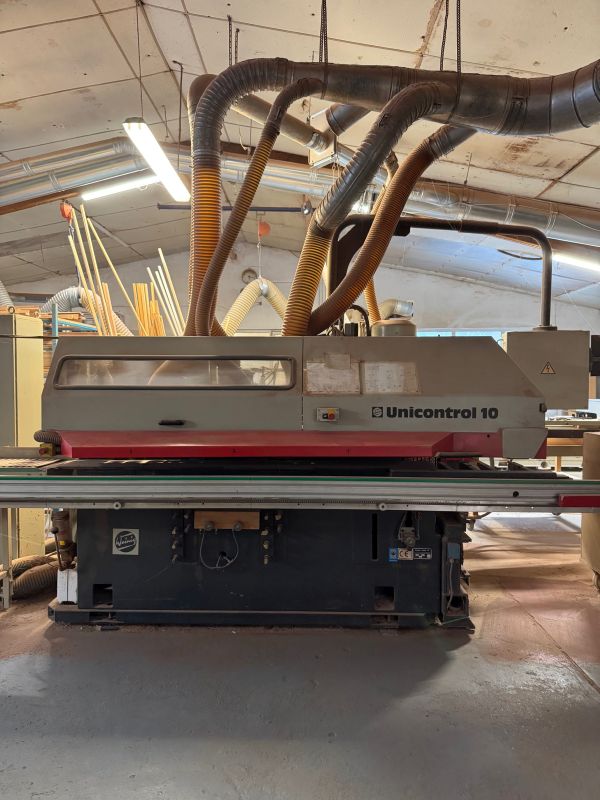

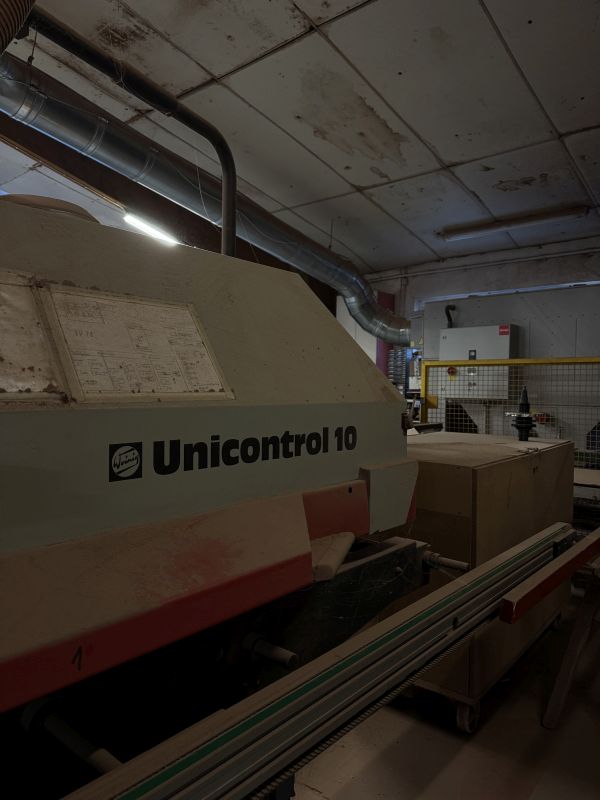

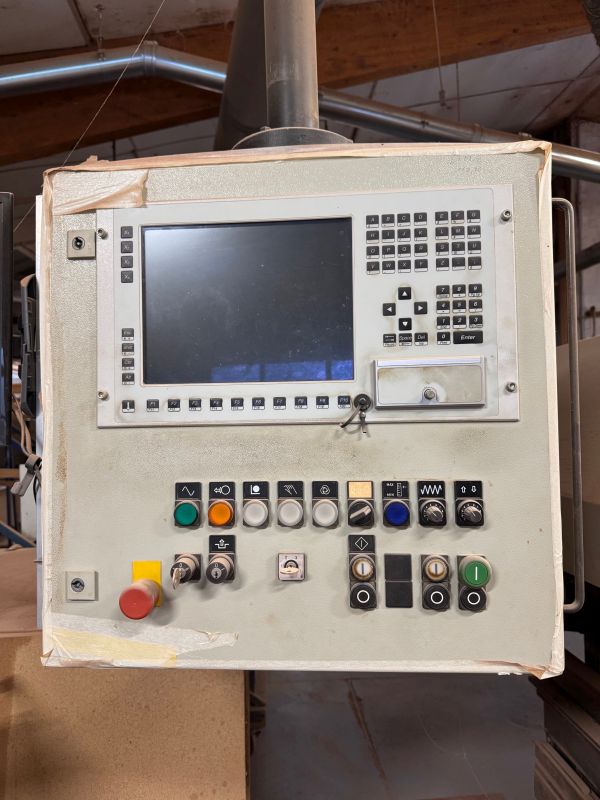

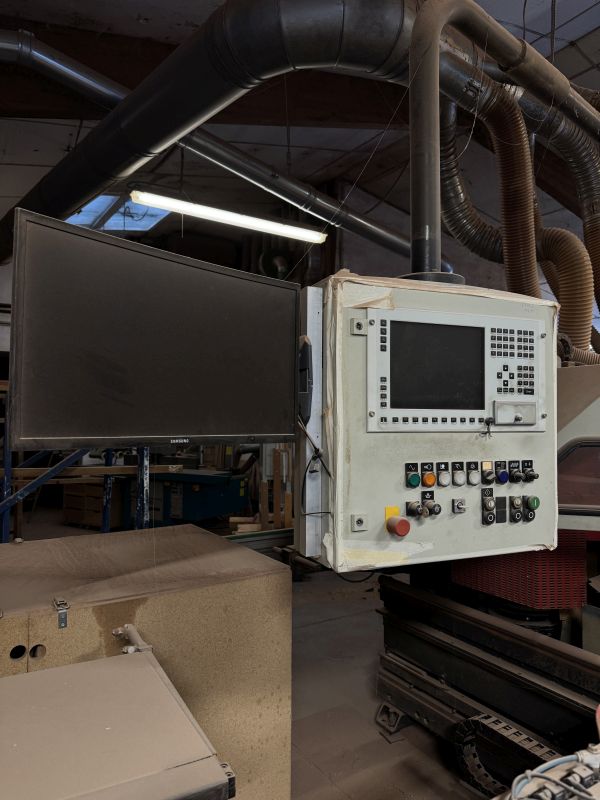

Fensterfertigungsanlage

Fensterfertigungsanlage
Fabrikat: Weinig
Typ: Unicontrol 10-5
Baujahr: 1998


Technische Daten
Arbeitsbreite: 40 - 220 mm
Arbeitshöhe Längsbearbeitung: 40 - 100 mm
Arbeitshöhe Querbearbeitung: 40 - 100 mm (80 mm Konterholzhöhe)
Werkstücklänge Längsbearbeitung: min. 220 mm + 2 X Zapfenlänge
Werkstücklänge Querbearbeitung: min. 275 mm + 1 x Zapfenlänge bei 320 mm Werkzeugdurchmesser

Vorschub (Querbearbeitung)
Motorstärke: 0,3 kW
Vorschubgeschwindigkeit: 3 - 25 m/min
Werkstückklemmung: mittels 2 Spannpratzen
Längenanschlag: mit Skala und Leselupe für Rahmen- bzw. Flügelaußenmaß
Konter: pneumatisch getaktet - 4 Positionen - (nicht bei Studiofenstern) bis Holzhöhe max. 80 mm
Doppelteilpaket: Für Einzel- oder Doppelteilbeschickung. Mit Quervereinzelung und Rückhaltsystem
1. Holz (am Anschlag liegend) Holzbreite: 55 - 90 mm
2. Holz Holzbreite: 130 mm

Vorschub (Längsbearbeitung)
Motorstärke: 2,2 kW
Vorschubgeschwindigkeit: 4 - 18 m/min (stufenlos über Frequenzumformer)
Vorschubwalzenabstand: 100/120 mm
Vorschubwalzenbreite: 30/50 mm
Vorschubwalzendurchmesser: 95 mm

Bearbeitungsaggregate
Ablängsäge
Motorstärke: 3 kW
Spindeldurchmesser: 40 mm
Spindeldrehzahl: 2800 UpM
Werkzeugflugkreis: max. 400 mm
Verstellung axial: pneumatisch gegen 4-fach Revolver

1. Zapfen- und Schlitzspindel
Motorstärke: 11 kW
Spindeldurchmesser: 50 mm
Spindeldrehzahl: 3250 UpM
Werkzeugflugkreis: max. 320 mm
Werkzeugspannlänge: 320 mm
Verstellweg axial: 240 mm
Anzahl der Werkzeuge: 4 x 80 mm
Axialverstellung: hydraulisch

1. Profilierspindel
Motorstärke: 11 kW
Spindeldurchmesser: 50 mm
Spindeldrehzahl: 6000 UpM
Werkzeugdurchmesser: max. 232 mm
Werkzeug-Nullflugkreis: 130 bis 140 mm
Werkzeugspannlänge: 320 mm
Verstellwerg axial/radial: 240/80 mm
Anzahl der Werkzeugpos.: 4 x 80
Axialverstellung: hydraulisch

2. Profilierspindel
Motorstärke: 11 kW
Spindeldurchmesser: 50 mm
Spindeldrehzahl: 6000 UpM
Werkzeugdurchmesser: max. 232 mm
Werkzeug-Nullflugkreis: 130 bis 140 mm
Werkzeugspannlänge: 320 mm
Verstellweg axial/radial: 240/80 mm
Anzahl der Werkzeugpos.: 4 x 80 mm
Axialverstellung: hydraulisch

2 Mechanische Spindelbremse für Profilierspindel

3 Mechanische Spindelbremse für Ablängsäge und Profil- und Sägeaggregate

Profilfräsaggregat (horizontal oben) vor der letzten Profilierspindel
radial getaktet auf 2 Positionen
axial getaktet auf 2 Positionen
Motorstärke: 3 kW
Spindeldurchmesser: 40 mm
Spindeldrehzahl: 5850 UpM
Werkzeugflugkreis: 130 mm
Werkzeugspannlänge: 40 mm
Verstellweg axial: 52 mm
Verstellweg radial: 125 mm

Profilfräsaggregat (vertikal rechts) am Maschinenende
radial getaktet auf 2 Positionen
axial getaktet auf 2 Positionen
Motorstärke: 3 kW
Spindeldurchmesser: 40 mm
Spindeldrehzahl: 5850 UpM
Werkzeugflugkreis: 210 mm
Werkzeugspannlänge: 160 mm
Verstellweg axial: 90 mm
Verstellweg radial: 100 mm

Längen Zapf- und Schlitzspindel mit 640 mm Werkzeugspannlänge (anstelle 320 mm Spindel)
Motorstärke: 15 kW
Spindeldrehzahl: 2925 UpM
Anzahl der Werkzeugpos.: 8 x 80 mm
Verstellweg axial: 560 mm

Laser-Richtlicht für Ablängsäge zur Erkennung des Abschnitts

Studiofenstereinrichtung
Schwenkbarer Längenanschlag +/- 60° mit elektronischer Digitalanzeige und pneumatischer Klemmung
Schiebekonterleiste
Spezialandruck für Schrägteilefertigung
Einschränkung: Holzdicke max. 120 mm
Bei-60° Stellung: Werkstückbreite max. 110 mm bei 80 mm Zapfenlänge, bzw. max 150 bei Konterprofilien

Umfräspaket
Gleichlaufeinrichtung mit Eintauchautomatik (an 1. Profilierspindel)
Auflageschiene mit Gleitriemen
Hoch/Tief getaktete Vorschubwalze bis zur 2. Profilierspindel zur Verkürzung des Umfräsweges
Softwareerweiterung mit 100 frei programmierbaren Umfrästypen

2 axial getaktete Vorschubwalzen gegenüber beiden Profilierspindeln, zur Fertigung von schmalen, kurzen Teilen

Sprossenfühung bestehend aus
Automatisch getaktete Führungsleiste im Anschlag zur Sprossenfertigung.
Sprossenstützleiste von oben im Bereich von Profilfräsaggregat (vertikal rechts) am Maschinenende

Elektronische Höhenverstellung für Vorschub, incl. elektonischer Digitalanzeige

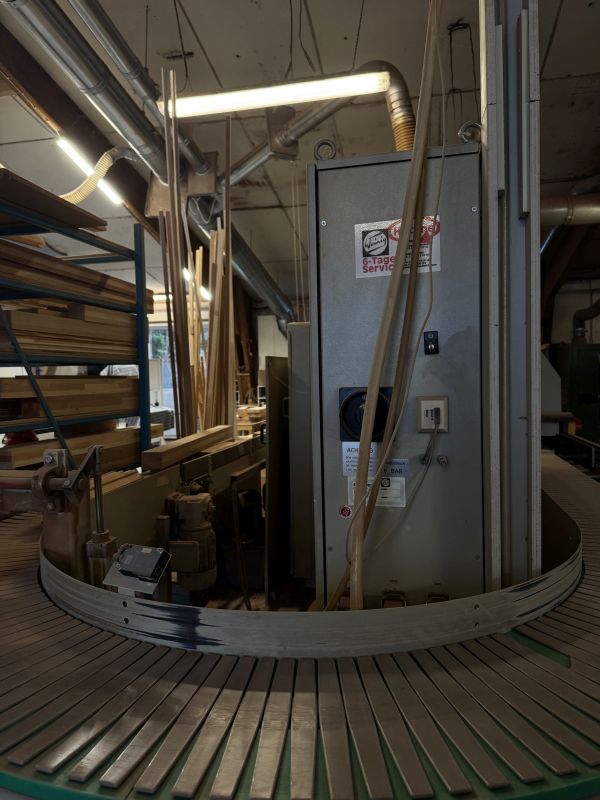

Automatisches Wendesystem für Ein-Mann-Bedienung, incl. Transportband



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
