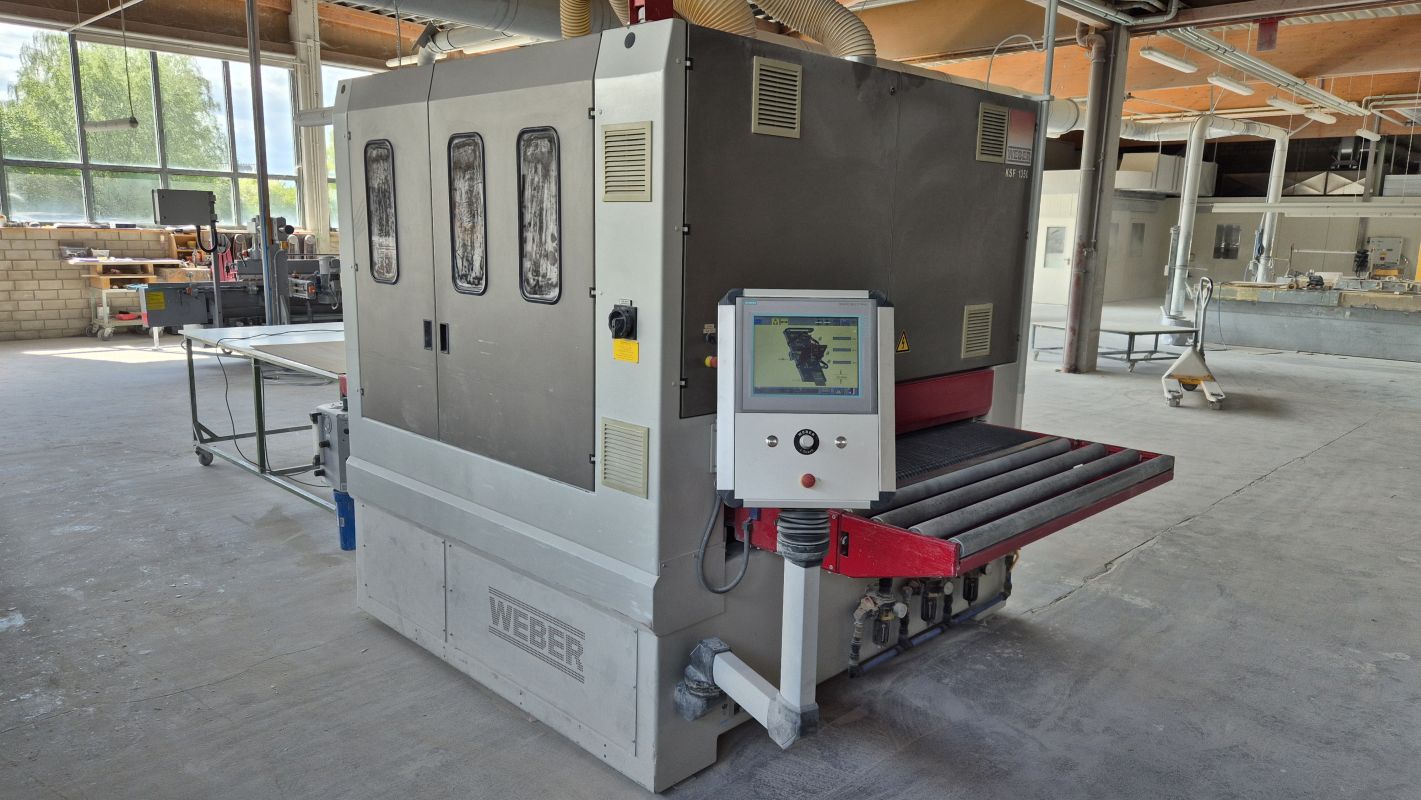

Fein-/Kreuzschliffautomat

Fein-/Kreuzschliffautomat
Fabrikat: Weber
Typ: KSF-3-1350
Baujahr: 2010


Technische Daten
- mit 3 Schleifbändern für den hochwertigen Fein-, Furnier- und Hochglanzschliff.
- Mit einer konstanten Arbeitshöhe

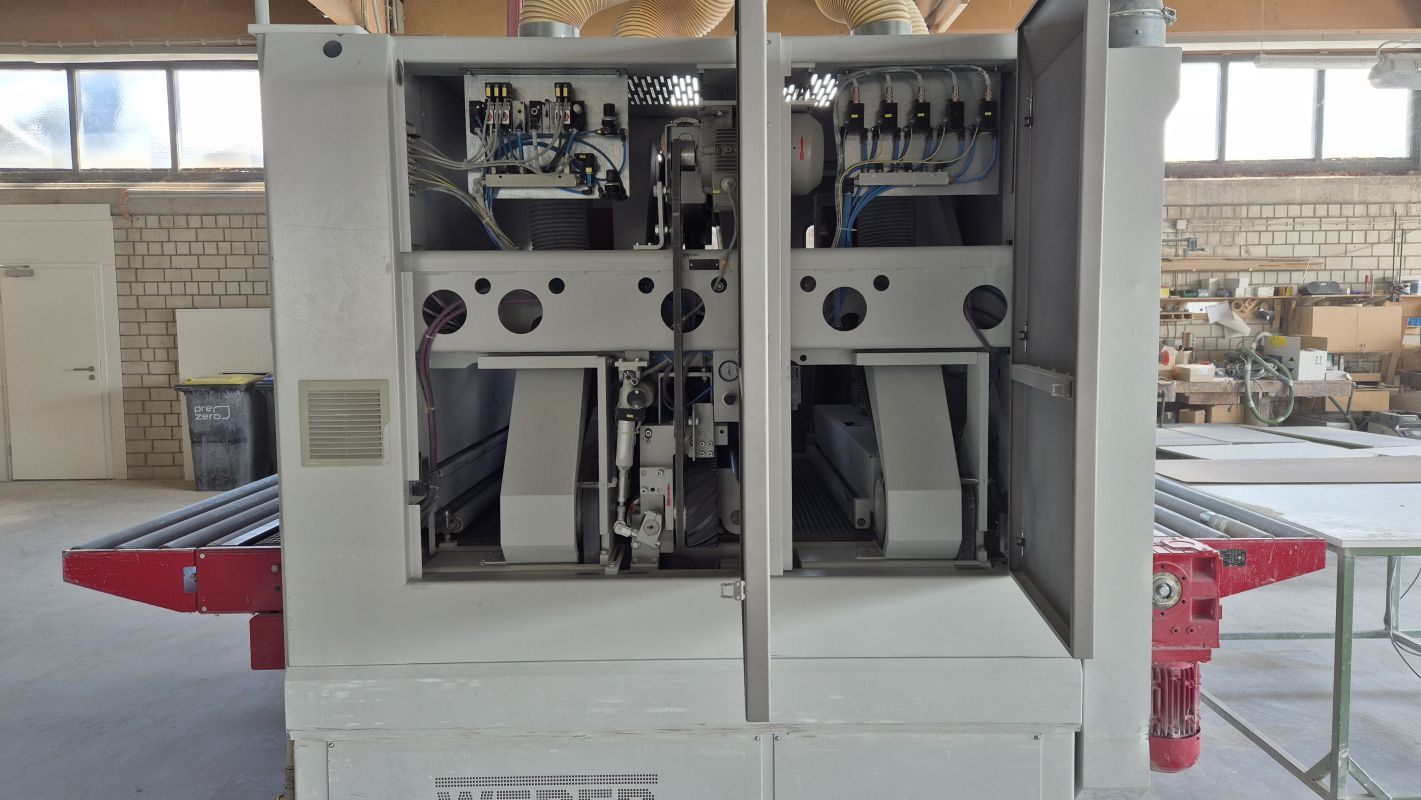

Maschinengestell
- Schwere Stahlschweißkonstruktion zur Aufnahme von 3 Schleifaggregaten
- konstante Einlasshöhe von 900 mm
- Bedienungs- und Schleifbandwechselseite in Einlaßrichtung links
- stufenloser Vorschubgeschwindigkeit von 3-18 m/min, frequenzgeregelt.

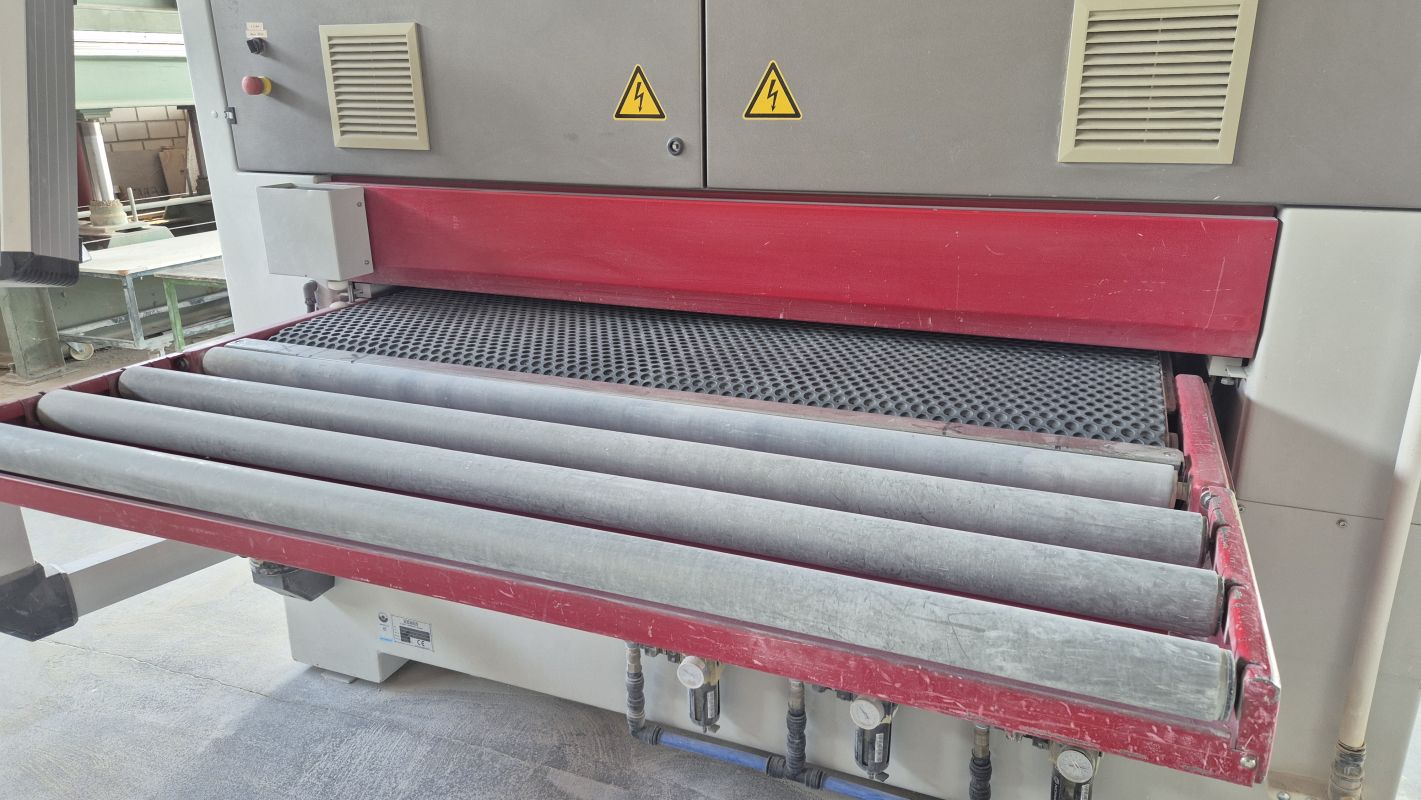

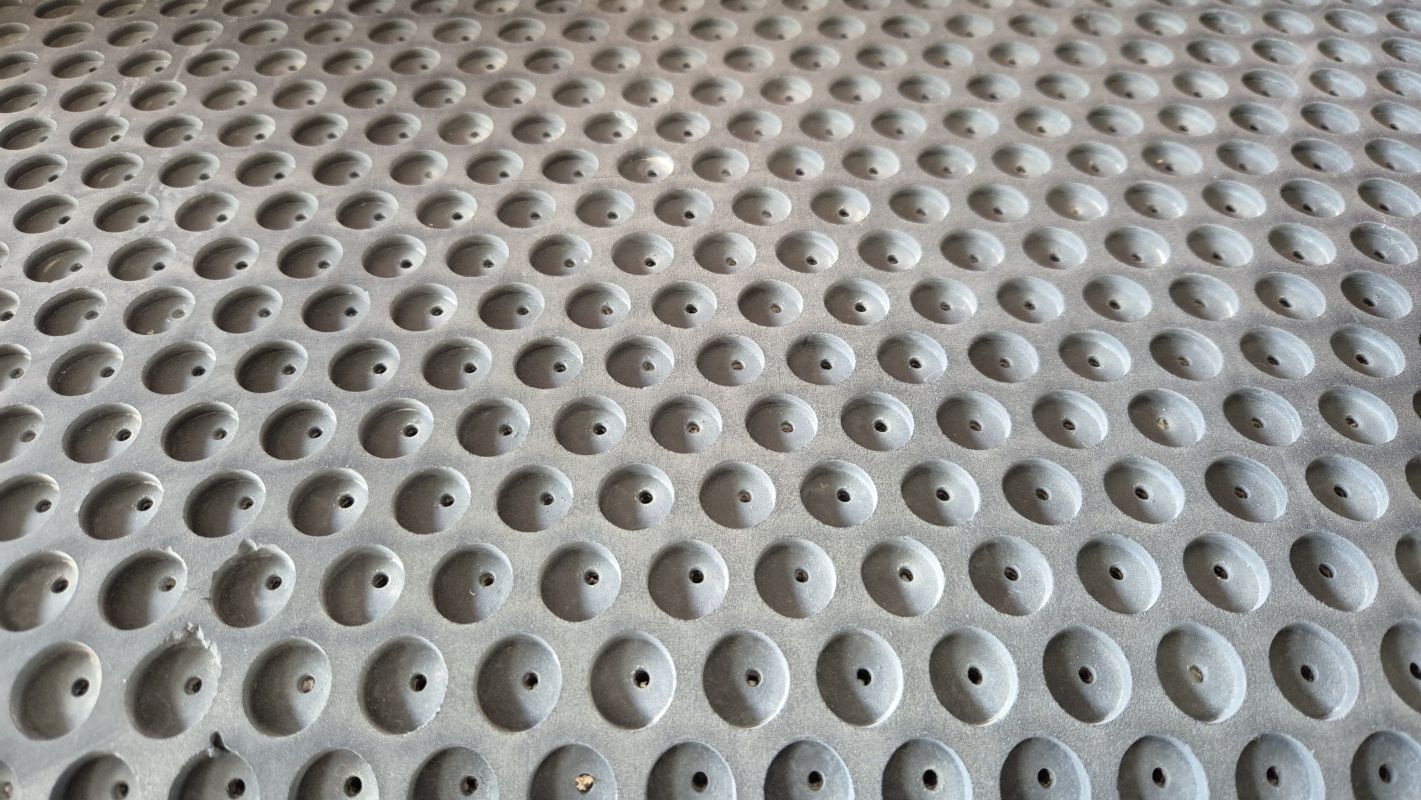

- Vakuumausführung des Transportbandes/ mit l Vakuumgebläse 5,5 kW, und einem Vakuumkanal bis zur Maschinenoberkantee

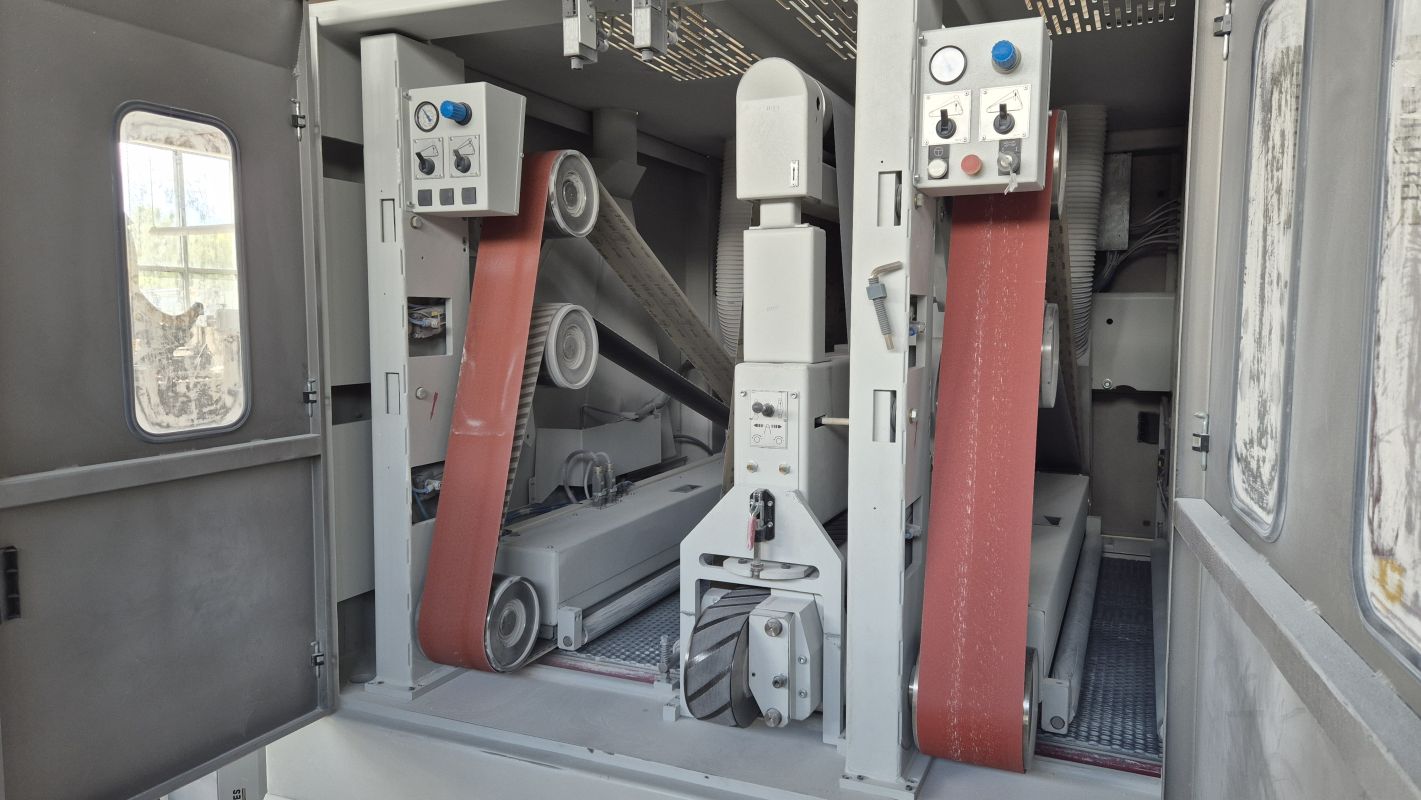

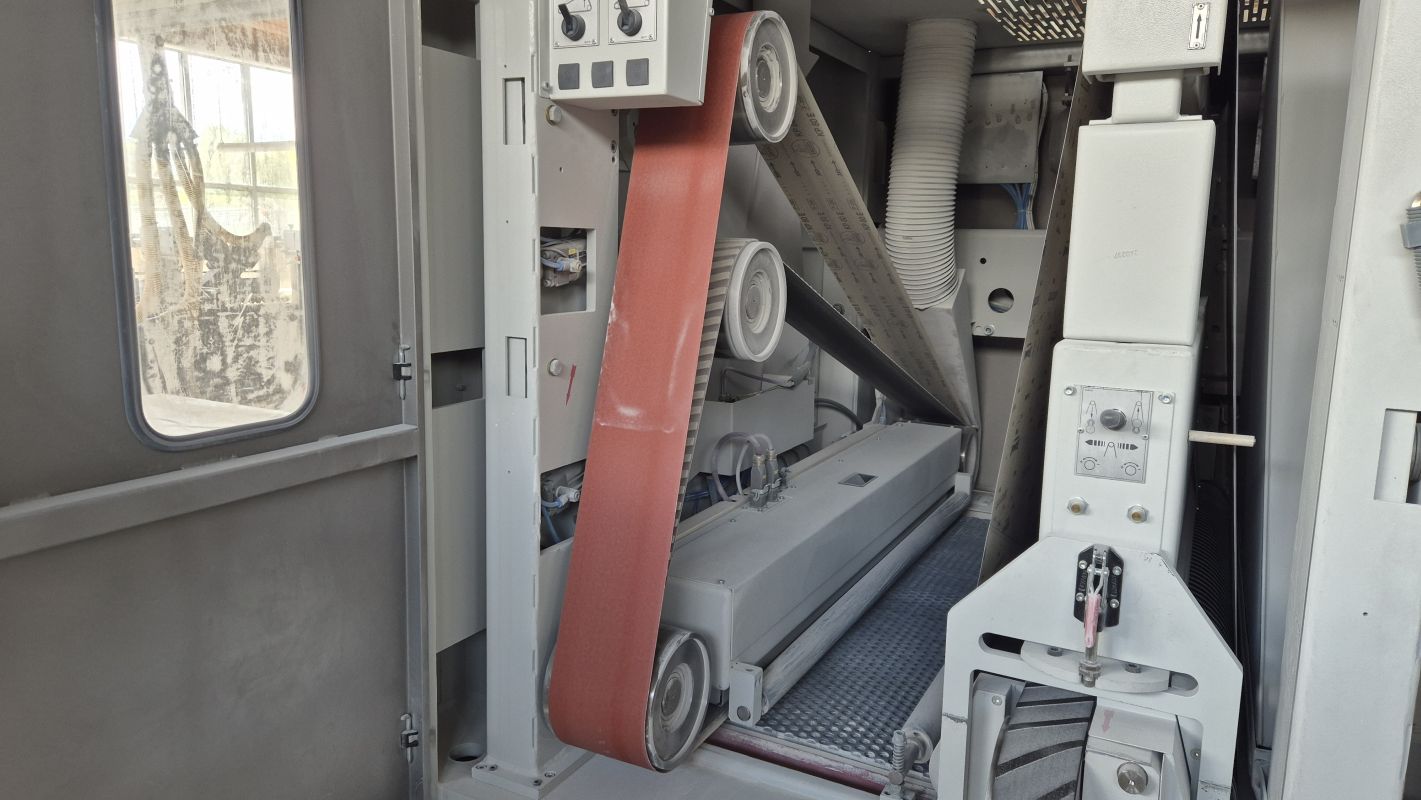

Aggregat 1: Querbandaggregat
- Drucklamellenband mit Filz und Graphit für hohe Lebensdauer
- ISD-Gliederdruckbalkensystem mit 11 mm Werkstückerkennung und 44 mm Druckstückbreite
- werkstückgesteuerte Schleifbandausblasvorrichtung

Aggregat 2: CBF-Kombi-Aggregat

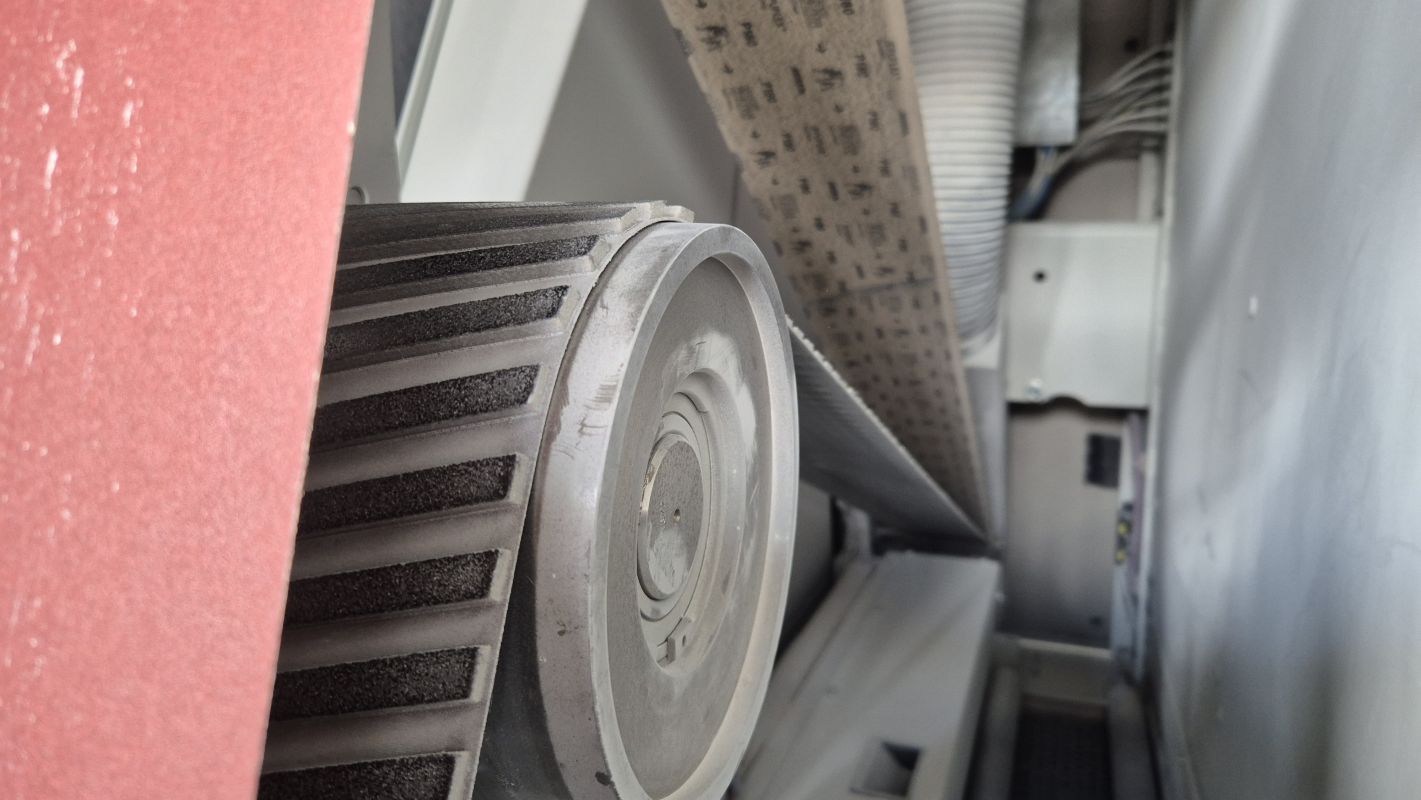

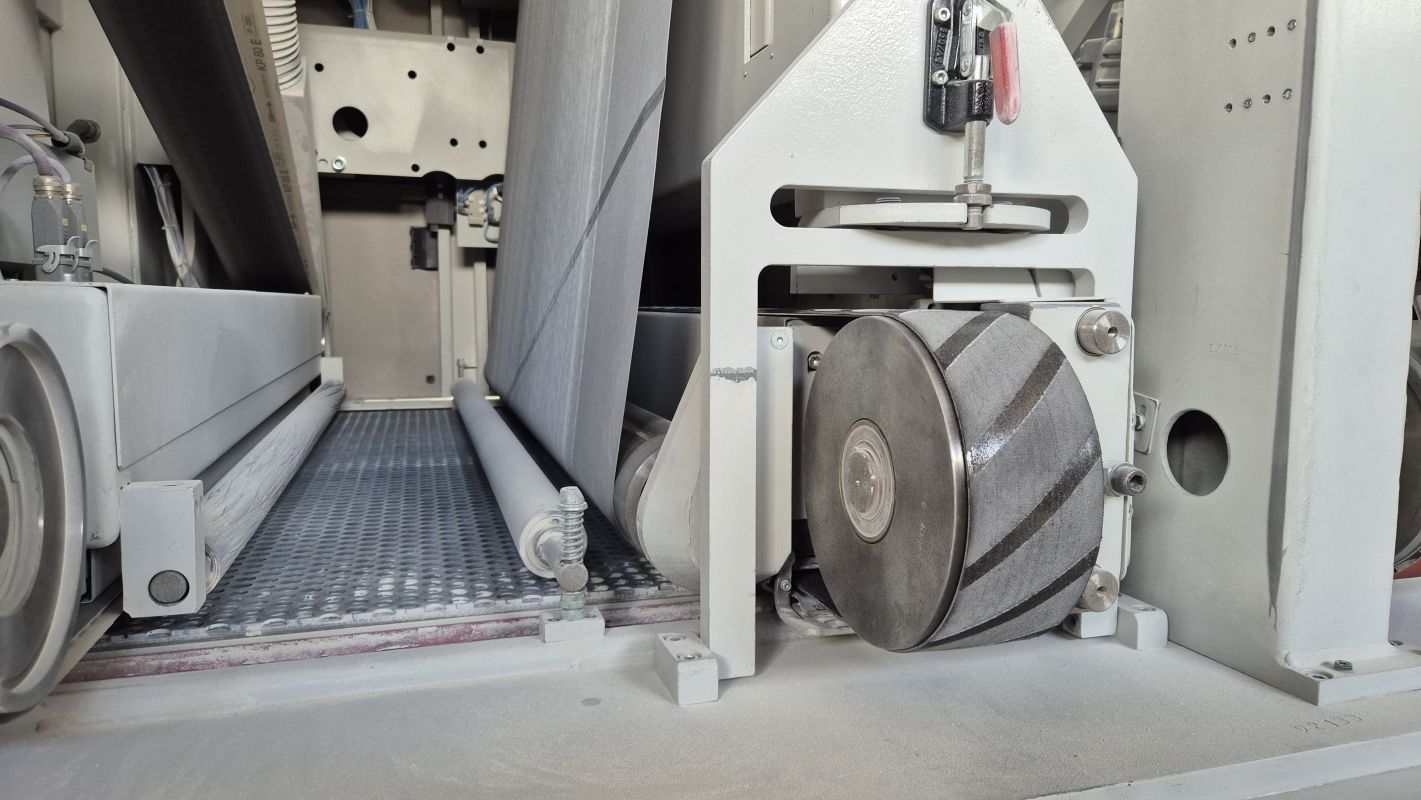

- einer genuteten Gummikontaktwalze 0 130 mm, Gummihärte 60 Shore
- einem querlaufendem LameHenband mit separatem Antrieb 4,0 kw
- ISA Gliederdruckbalkensystem mit 11 mm Werkstückerkennung und 22 mm Druckstückbreite (Gegenlauf)
- werkstückgesteuerte oszitlierende Schleifbandausblasvorrichtung

Aggregat 3: Querbandaggregat
- ISD-Gliederdruckbalkensystem mit 11 mm Werkstückerkennung und 44 mm Druckstückbreite
- werkstückgesteuerte Schleifbandausblasvorrichtung

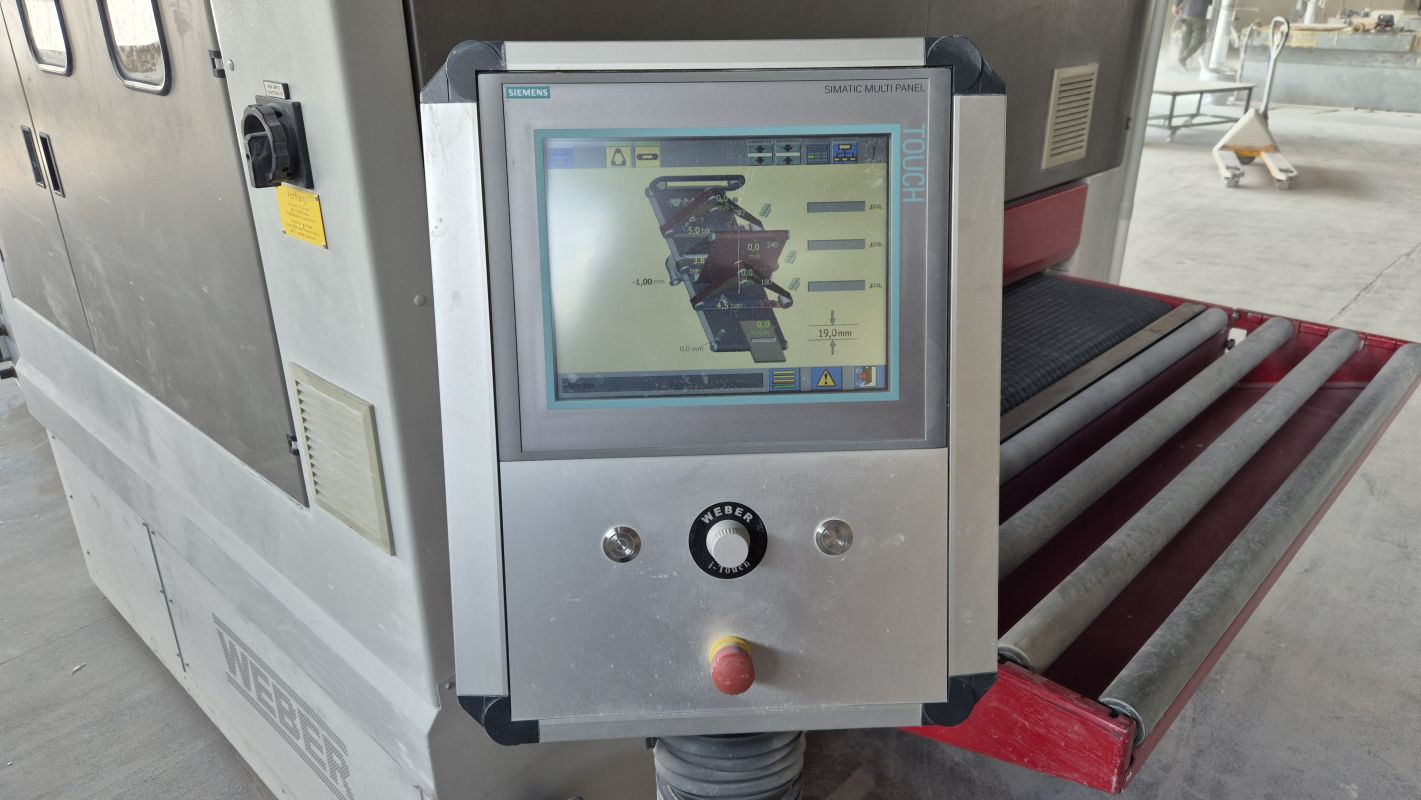

Bedientermlnal „SIEMENS" MP 377 12" Multi-Panel
- grafische Bedienerführung über 12" Farbbtldschlrm
- Programmspeicher mit 300 Programmen
- Einstellung aller Parameter über Programm

WEBER i-Touch Bedienung
- Ein Drehknopf zum Navigieren durch die wichtigsten Funktionen

WEBER AWDM
- automatische Dickeneinstellung am Maschineneinlass mit Anfahr Schalter

Überdicke
- Schaltrolle am Maschineneinlaß mit folgenden Funktionen:
- automatisches Abheben der Kontaktwalze und der Gliederdruckbalken
- Vorschubabschaltung

ISA/ISD-Control
- Hochauflösende Werkstückerkennung im 22 mm Raster
- freie Beschickung komplexer Teileformen
- Mehrfachbeschickung mit geringem seitlichen Abstand
- Schleifintensität an allen Rändern individuell einstellbar
- Schleifdruck über Programm einstellbar

ISA Gliederdruckbalkensystem (Aggregat 2)
- Druckstück in Längs- und Querrichtung beweglich

ISD Gliederdruckbalkensystem (Aggregat 1+3)
Wie ISA jedoch zusätzlich mit
- separatem einstellbaren Druck für den Kantenbereich (höher oder tiefer)
- wahlweise nur an Außenkante oder Außen- und Innenkanten
- Längs- und Querkanten oder nur Längskanten einstellbar

Werkstückausblasvorrichtung - mit WEBER ES System
- energiesparende werkstückgesteuerte Werkstückreinigung mit Einzelschiebersteuerung

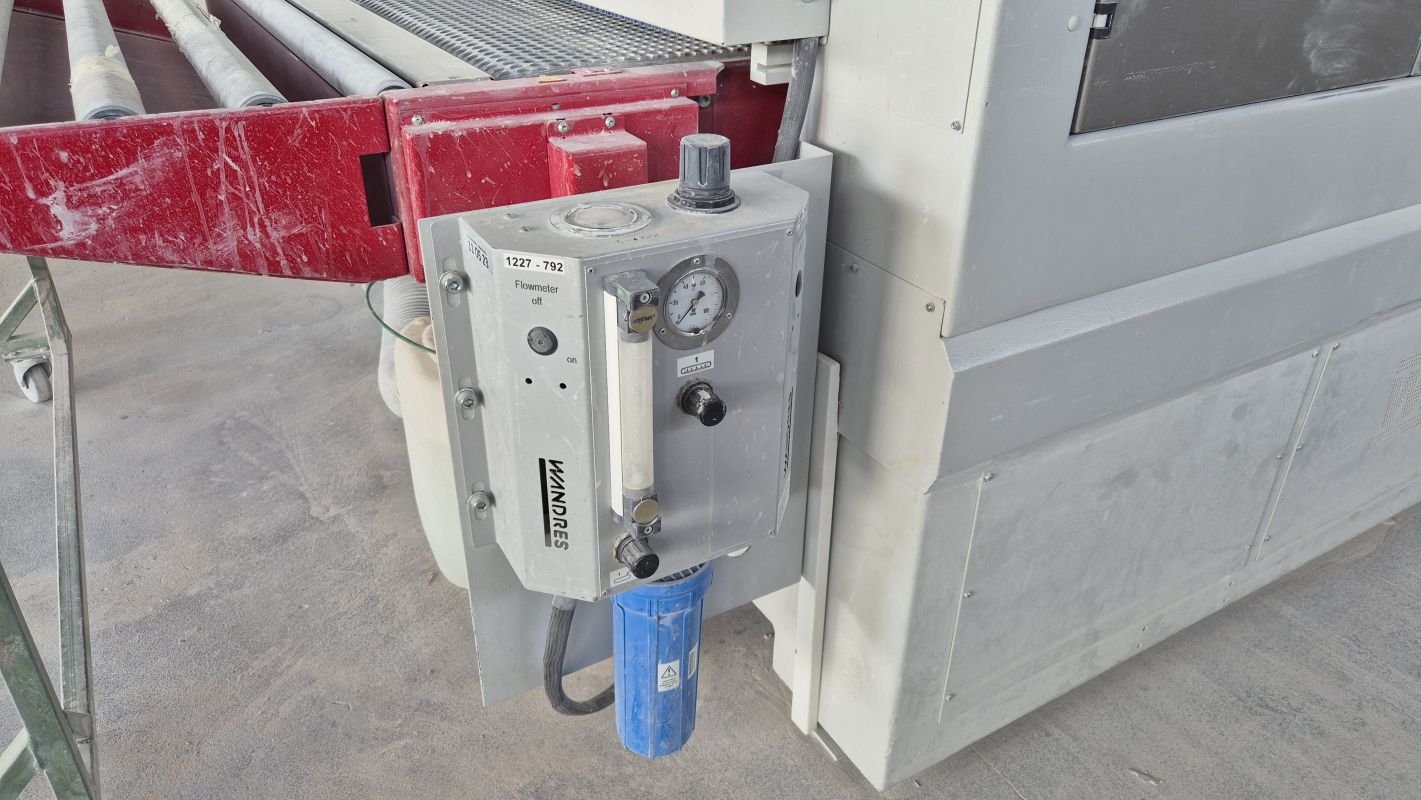

WANDRES-Micro-Cleaning (Einfachbürst-Ausführung)
- Power-Schwertbürste mit integrierter Mikro-Befeuchtung der Linearbürste (für eine optimale Lackentstaubung)

Technische Daten
- Arbeitsbreite: 1350 mm
- Antrieb Aggregat 1 (frequenzgesteuert-Eco-Drive): 15,0 kW
- Antrieb Aggregat 2 (frequenzgesteuert-Eco-Drive): 20,0 kW
- Antrieb Aggregat 3 (frequenzgesteuert-Eco-Drive): 15,0 kW
- Antrieb CBF: 3,0 kW
- Antrieb Vakuumgebläse: 5,5 kW
- Antrieb Vorschub (frequenzgesteuert): 3,0 kW
- Antrieb Höhenverstellung (frequenzgesteuert): 0,75 kW
- Schleifbandgeschwindigkeit (frequenzgesteuert): ca. 3-20 m/s
- Schleifbandabmessung Querbänder (B x L): 2x150x5100 mm
- Schleifbandabmessung Breitband (B x L): 1370x2620 mm
- Werkstückdicke (min./max.): 4-140 mm
- Arbeitshöhe (konstant): 900 mm
- Stufenlose Vorschubgeschwindigkeit: 3-18 m/min



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
