Digitaldruckanlage

Digitaldruckanlage
Fabrikat: Hymmen
Typ:  JUPITER - JPT C 680/548 mit OFS 850
Baujahr: 2020


Technische Daten
- Nennbreite: 680 mm
- Maximale Druckbreite: 548 mm (erweiterbar auf 680 mm)
- Maximale Plattenbreite im OFS: 510 mm
- Arbeitshöhe: 900 mm (+50 mm)
- Verarbeitung: Druck und Decklackierung von oben, Gegenlackierung von unten
- Betriebsart: zweispurig bis zu einer max. 255 mm Teilebreite; sonst einspurig
- Anlagengeschwindigkeit: 8-65 m/min
- Druckgeschwindigkeit: bis zu 50 m/min

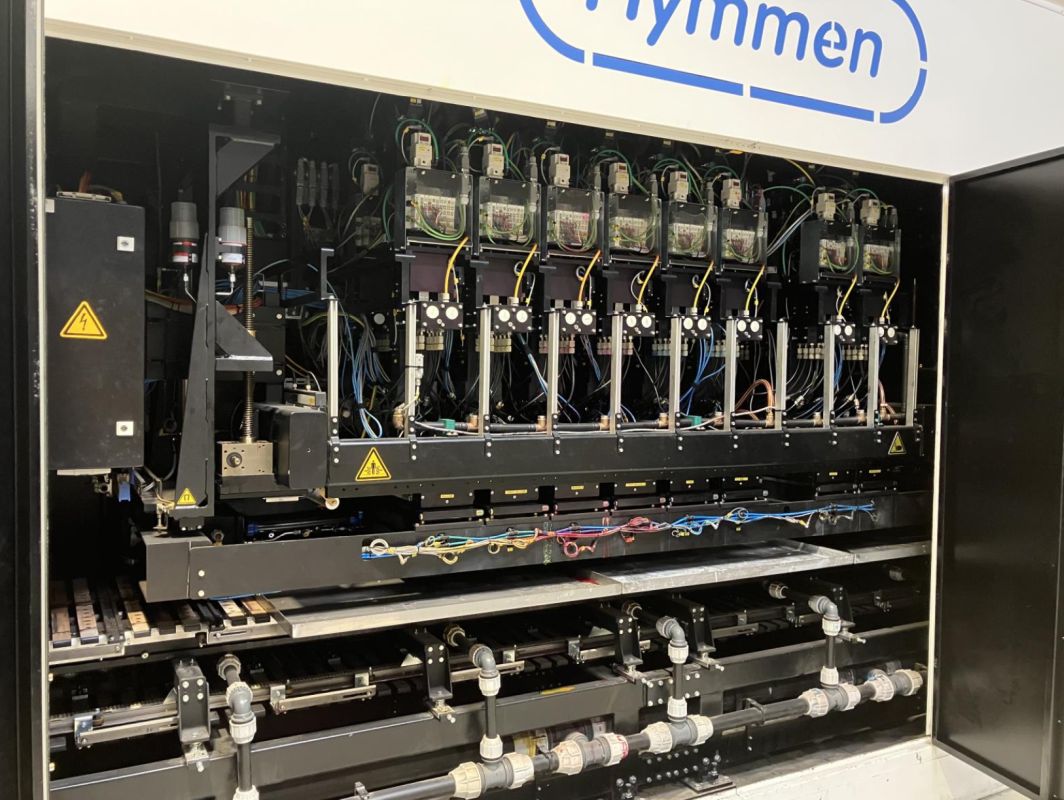

Jupiter-Digitaldruckwerk (JPT):
- Anzahl der Farben: 4
- Druckköpfe pro Farbe: 8 (max. 10 möglich)
- Freie Steckplätze für zusätzliche Farben: 6
- Druckkopf-Typ: XAAR 2001

Druckeinheit mit DLE-Struktur:
- Druckreihen: 1
- Druckköpfe pro Reihe: 8 (max. 10 möglich)
- Freie Steckplätze für zusätzliche Reihen: 1
- Druckköpfe insgesamt: 8
- Druckkopf-Typ: XAAR 1003

Spezifikationen der Rohplatte:
- Länge: 600-2800 mm
- Breite des Rohkartons vor dem Längstrennvorgang: 900-1260 mm
- Die Platten werden vor dem Digitaldruck und der Beschichtung in der Längsrichtung geteilt
- Dicke: 2-12 mm (ohne Einschränkungen); bis zu 28 mm mit Geschwindigkeitsbegrenzung

Schnittformatsäge:
- Längsauftrennsystem mit bis zu 5 Sägeschnitten plus 2 Besäumaggregaten zur Herstellung von Fertigplattenbreiten von 160-510 mm

Spezifikationen für fertige Platten:
- Länge: 600-2800 mm
- Breite: 160-510 mm
- Dicke: 2-12 mm (ohne Einschränkungen); bis zu 28 mm mit Geschwindigkeitsbegrenzung

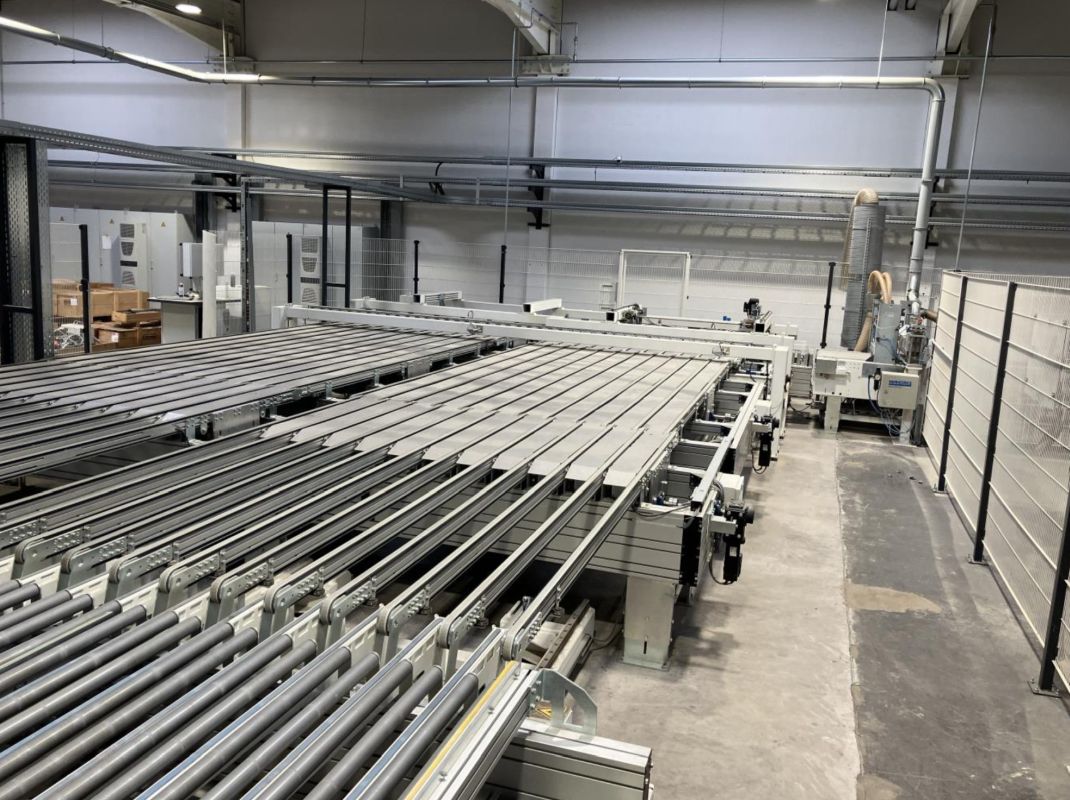

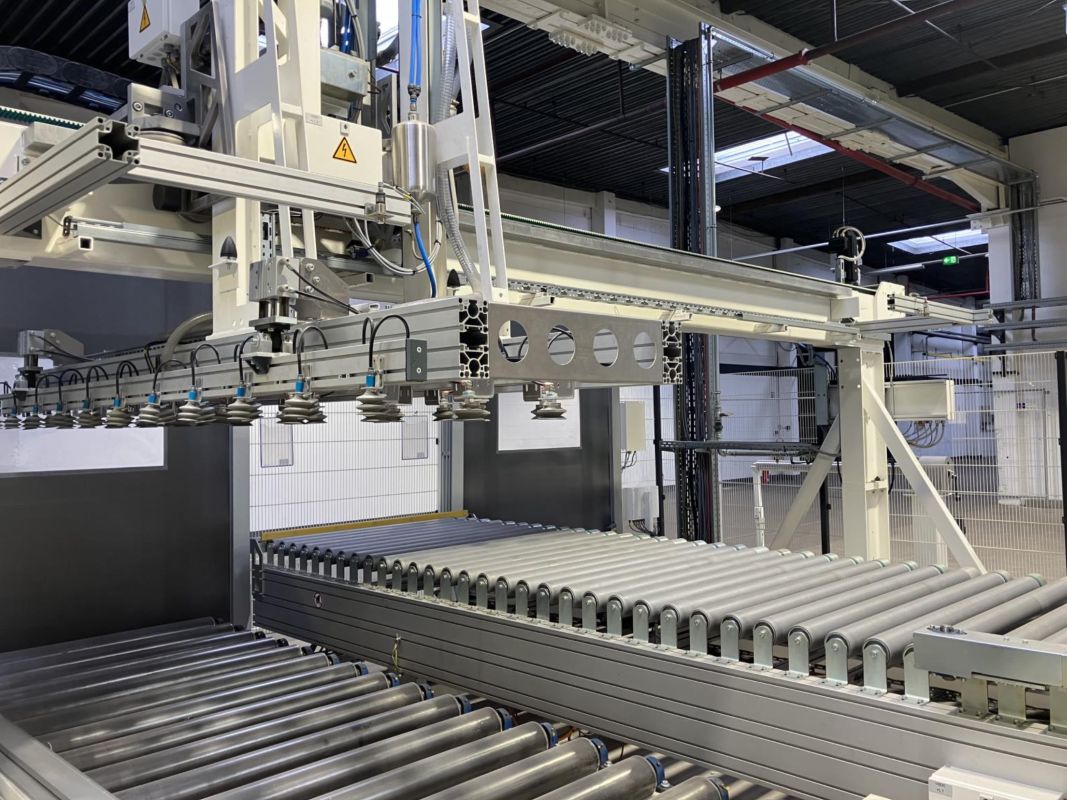

Beschickungssystem (Zuführung):
- Typ: Vakuum-Portal
- Beschickungsstationen: 2
- Entladestationen: 1
- Maximale Zuführleistung: 8 Takte/min; mit Doppelstapelung: 16 Platten/min
- Identische Stapel pro Station: bis zu einer Plattenlänge von 1550 mm = 2; =1550 mm = 1
- Maximale Stapelhöhe: 1050 mm
- Maximales Stapelgewicht: 5000 kg (kombiniert)
- Ausführung: ohne Gruben
- Transportart: Schutzplatte oder Palette
- Schutzplatte (Einlauf): Länge 800-2800 mm; Breite 1000-1260 mm; Dicke 20-30 mm (bis zu 150 mm für Paletten); max. 80 kg pro Platte/Palette

Stapelsystem (Auslauf):
- Typ: Fallschacht
- Stapelpositionen: 1
- Maximale Stapelleistung: 30 Zyklen/min
- Identische Stapel pro Position: bis zu einer Plattenlänge von 1550 mm = 2; =1550 mm = 1
- Maximale Stapelhöhe: 1050 mm (alternativ: 1000 mm)
- Maximales Stapelgewicht: 5000 kg (kombiniert) / Alternative Stapelkonfiguration maximales Stapelgewicht: 3500 kg
- Ausführung: mit Gruben
- Transportart: Schutzplatte oder Palette
- Beschickungsart der Schutzplatte: Beladung durch Gabelstapler, Vereinzelung durch Roboter
- Schutzplatte (Stapelung): Länge 800-2800 mm; Breite 1000-1200 mm; Dicke 20-30 mm; max 80 kg pro Platte; Material OSB oder HDF

Aggregate:
- Anzahl der Aggregate: 35
- Prozessschritte: Zuführung, Schneiden, Reinigen, Infrarotheizung, UV-Härtung, Beschichtung, Digitaldruck, Strukturierung, Excimer-Mattierung, Stapelung

Anwendung:
- Industrielle Single-Pass-Digitaldrucklinie für die Hochgeschwindigkeits-Oberflächenveredelung von großen Platten (Fußböden und Möbel),
die realistische Holz-, Stein- oder kundenspezifische Dekore direkt auf Substraten erzeugen



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
