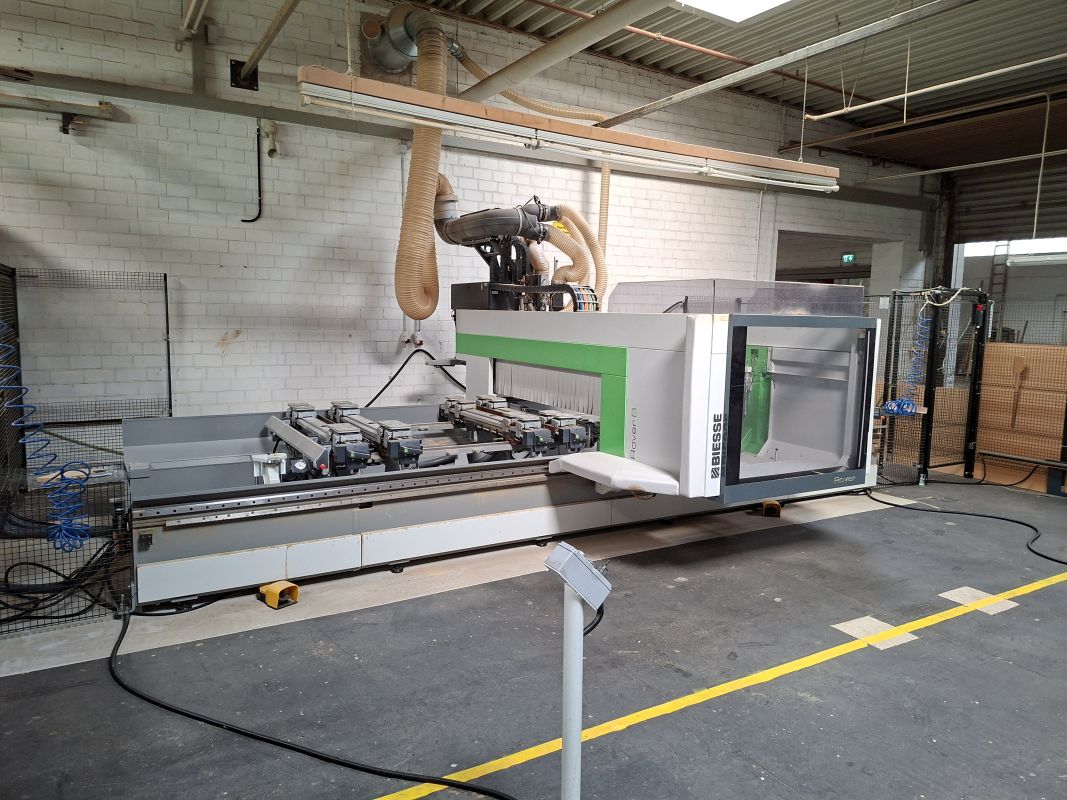

CNC-Bearbeitungszentrum

CNC-Bearbeitungszentrum
Fabrikat: Biesse
Typ: Rover B 1650
Baujahr: 2015


Technische Daten
Fernbedienung RM850
An der Fernbedienung gibt es:
- Not-Aus-Schalter
- 1 Potentiometer
- Tasten für Menüsteuerung und 3 programmierbare Tasten

Arbeitsbereich
X = 5055 mm; Y = 1650 mm (kann gemäß Konfiguration variieren)
Z = 200 mm mit Modulen H = 74 mm
Z = 245 mm mit Modulen H = 29 mm
Werkstückdurchlass in Y:
1650 mm, mit einer Dicke bis zu 60 mm auf Modulen H = 74 mm
1600 mm, mit einer Dicke von über 60 mm auf Modulen H = 74 mm
Länge der Werkstückauflagen (nicht im Lieferumfang enthalten) = 1538 mm

8 ATS Werkstückauflagen - 32 Modulträger

Automatische Positionierung (EPS) für Arbeitstische

Unterteilung des Pneumatiksystems in 2 Arbeitsbereiche in X

Anschlag der hintere Reihe mit 140 mm Hub.

Anschlag der mittlere Reihe, positioniert auf 820 mm, mit 140 mm Hub.

Anschlag der vordere Reihe, positioniert auf 1460 mm, mit 140 mm Hub.

4 seitliche Anschlage mit 140 mm Hub (2 li + 2 re) komplett mit pneumatischer Ausrüstung

2 zusätzliche seitliche Anschläge mit 140 mm Hub (1 li + 1 re)

4 abnehmbare Mittelanschläge mit Hub 140 mm (2 li + 2 re) einschl. Ansteuerung

300 m3/h Vakuumpumpe mit Nocken

Spänetransportband im Maschinenbett integriert für Größe 1650 und 1950

Konfiguration 3 B, für Rover B G

Bearbeitungseinheit mit 5 interpolierenden Achsen 13 kW, mit HSK F63 Adapter, Flüssigkeitsgekühlt
- 11 kW bei 12.000 U/min, Einsatz S1
- 13 kW bei 12.000 U/min, Einsatz S6
- Drehzahl: max. 20.000 Upm
- C-Achse: 360° endlos drehbar
- C-Achsen Umdrehungsgeschwindigkeit: 12,4 Upm
- B-Achse als Positionsachse: +/- 100°
- B-Achsen Umdrehungsgeschwindigkeit: 12,4 UPM

Bohrkopf BH 29 L mit automatischer Schmierung
- 16 einzeln abrufbare Vertikalbohrspindeln im Raster 32 mm, davon 12 in X und 4 in Y-Richtung
- 6 Horizontalbohrspindeln mit Doppelausgang und Achsabstand 32 mm, 4 in X-Richtung und 2 in Y-Richtung
- 1 Nutsäge in X-Richtung, Durchmesser 120 mm (Schnitttiefe max. 25 mm)
- Abtrieb durch 1 Motor mittels Inverter (Leistung 1,7 kW bei 2800 U/1-3 kW bei 6000 U/1) die Drehzahl der Bohrer ist variabel einstellbar bis zu 6000 U/1.

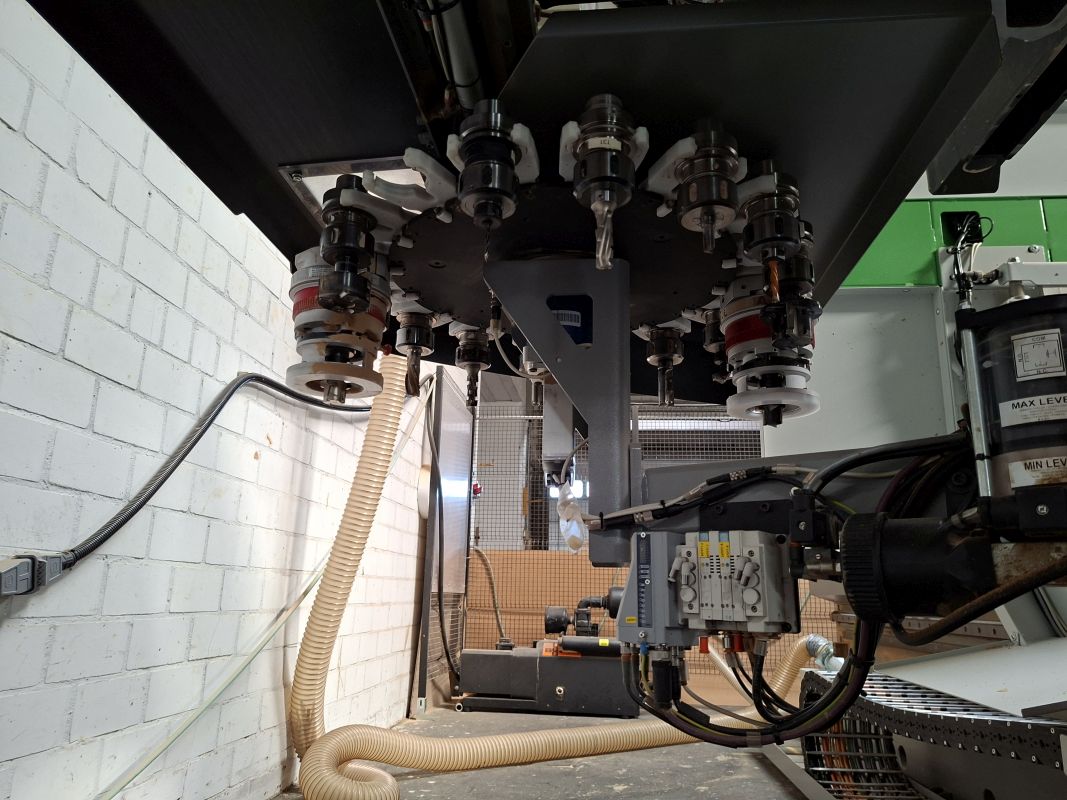

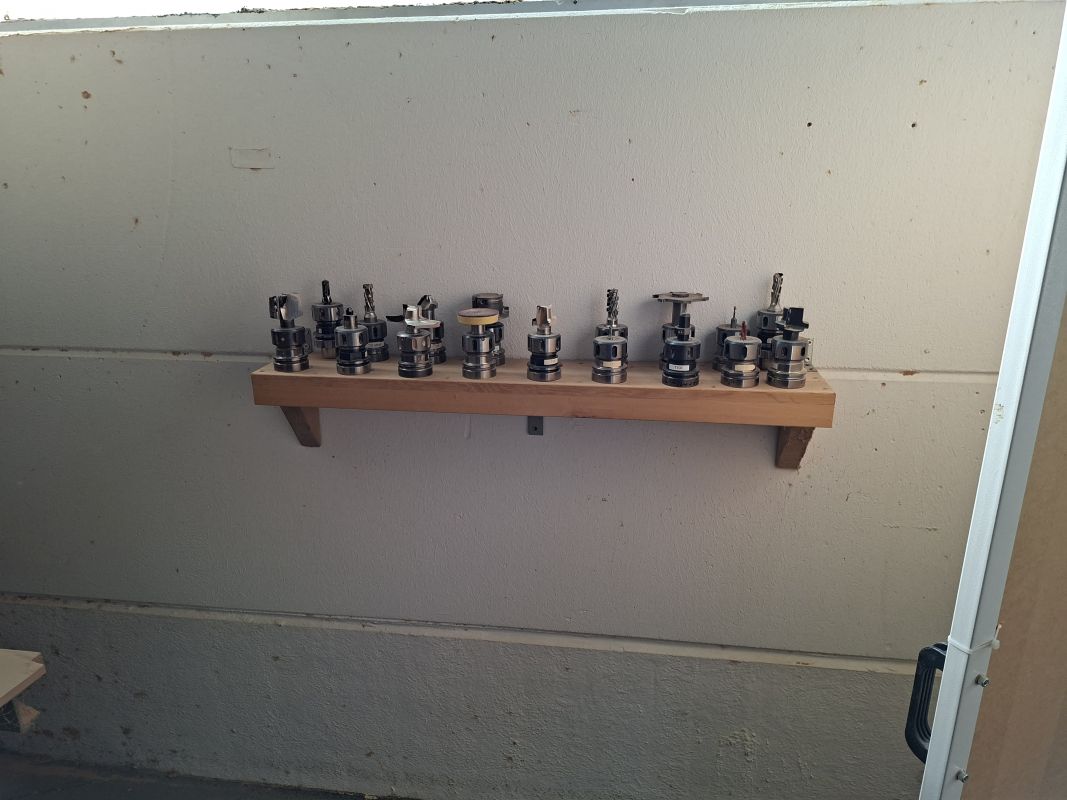

Revolverwerkzeugmagazins mit 16 Plätzen, installiert direkt an der Bearbeitungseinheit X

Selbstschwimmendes Kopieraggregat HSK F63 zum Fräsen mit einer konstanten Tiefe, Werkzeugdurchmesser 62 mm

bSolid
Das Software-Paket läuft in der Windows Umgebung, ermöglicht das Gestalten des Endprodukt.

bSolid - Externe Formate Importieren

bSolid - 3 - Achs-Bearbeitung

bSolid - 5 - Achs Bearbeitung



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
