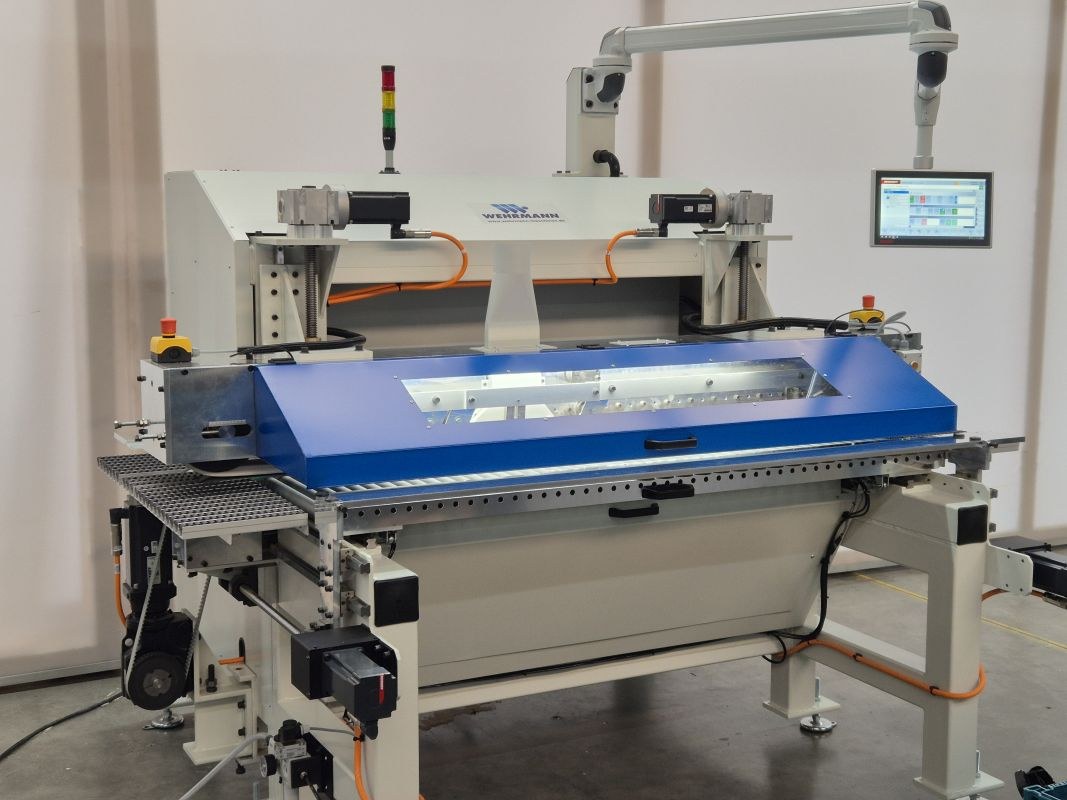

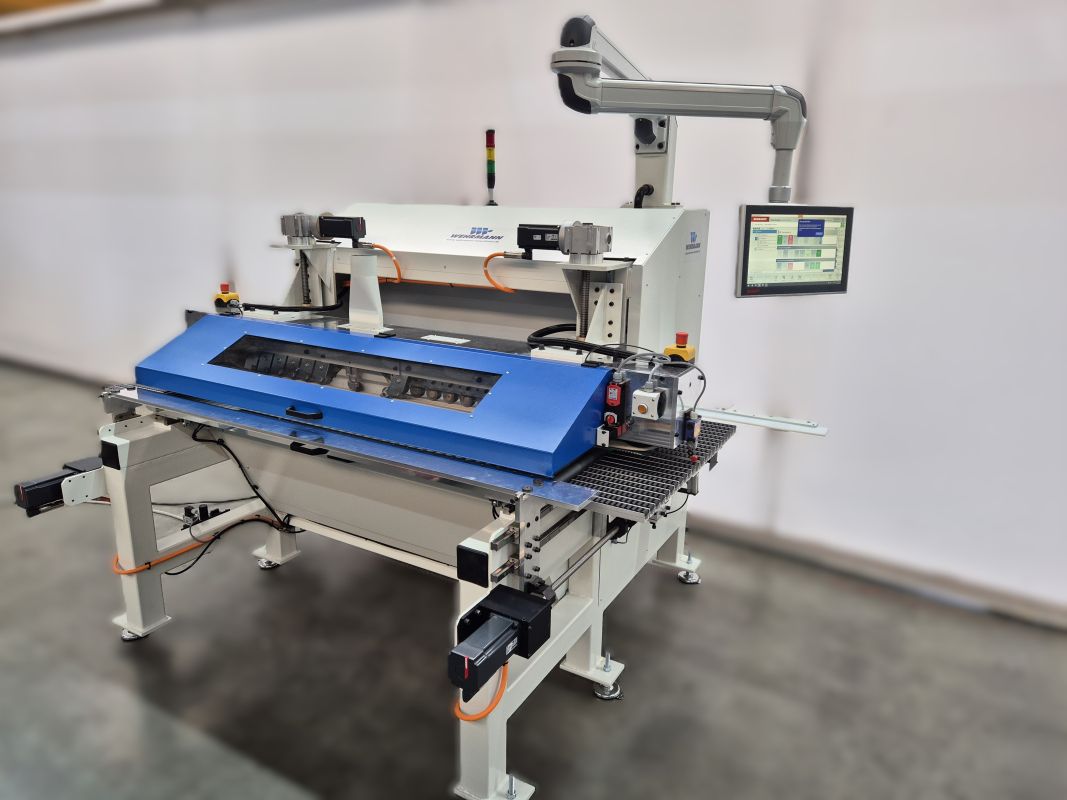

CNC-Mittelschnittsäge

CNC-Mittelschnittsäge
Fabrikat: Wehrmann
Typ: WT-50/900
Neumaschine


für das klassische Auftrennen von
Werkstücken aus Holz/Holzwerkstoffen mit Schichtstoff
(CLP, HLP), Papier, Folie oder Furnier


Plattenabmessungen + Daten:
(formatierte Platte)
Länge: ab 140 mm
Breite: min. (Fertigmaß) 50+50 mm
Breite: max. (Fertigmaß) 450+450 mm (asymmetrischer Schnitt ist möglich)
Stärke: 8 mm - 40 mm
Gewicht: ca. max. 30 kg
Werkstückform: rechtwinklig


Grundaufbau:
- Bedienerfreundliche Kombinationsmaschine mit verfahrbarer Nulllinie
- Alle Antriebe und Verstellungen sind servogeregelt
- Die Bearbeitungsmotore sind frequenzgeregelt.
- Maschinenrahmen in stabiler Stahl-Schweißkonstruktion.

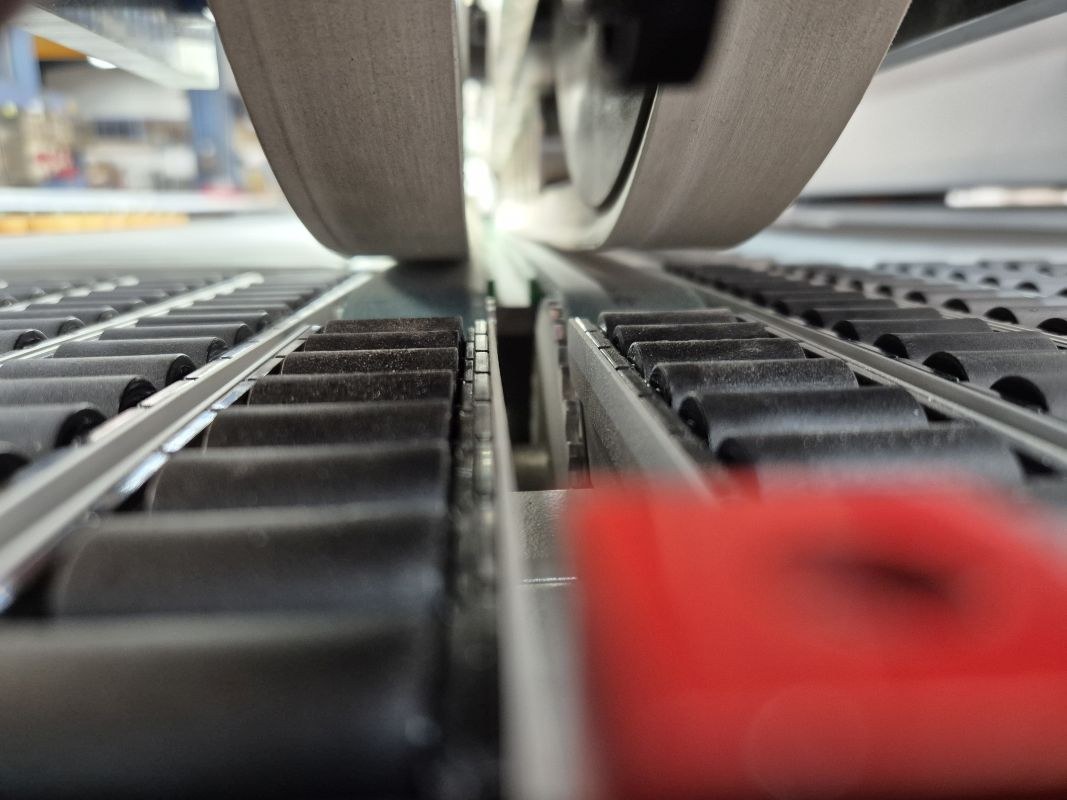

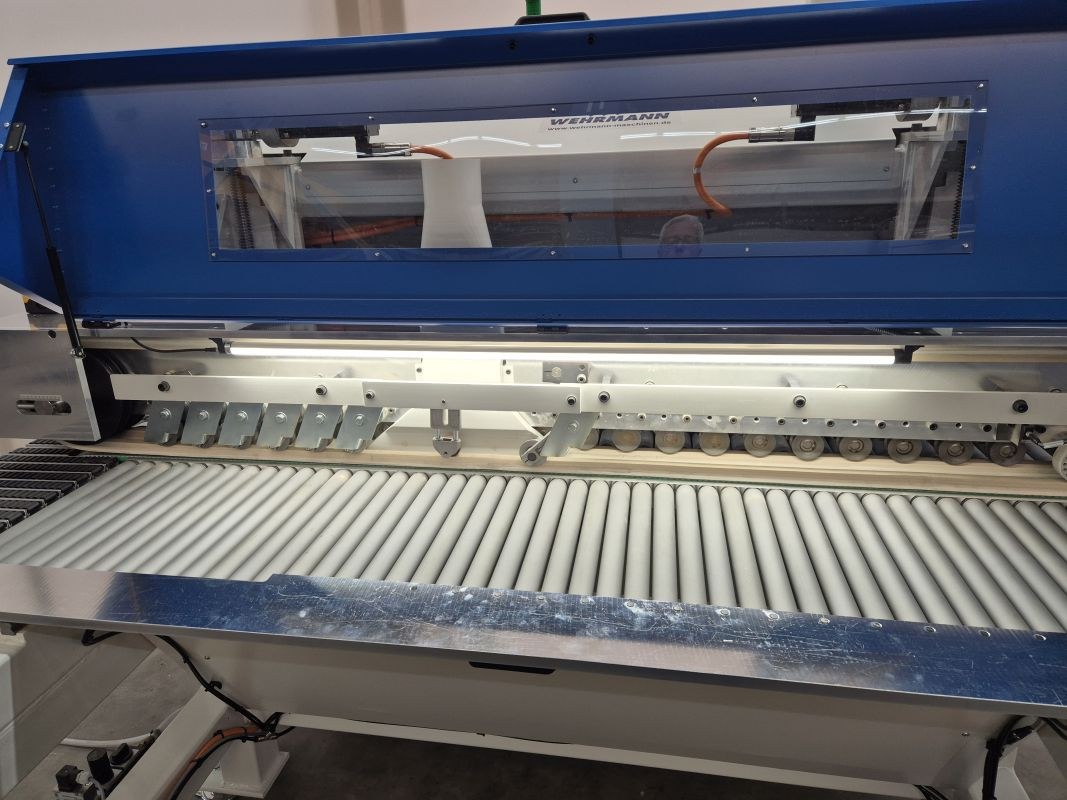

- Der Werkstücktransport erfolgt mittels Transportriemen und höhenverstellbaren Oberdruck. Der wartungsarme Transportriemen hat eine Beschichtung für den schonenden Werkstücktransport.
Durch den 32 mm breiten Keilriemen des Oberdrucks mit gefederten Rollen werden die Werkstücke zuverlässig geführt.


Die Grundmaschine beinhaltet:

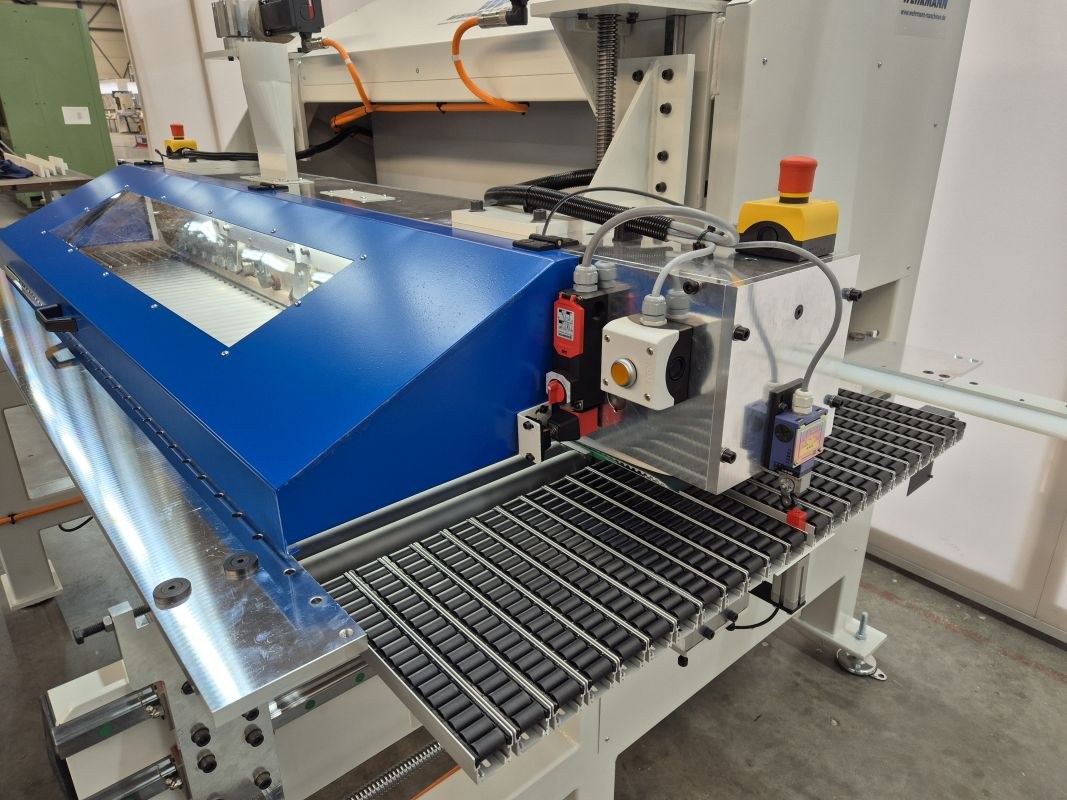

- Schallschluck/Schutzhaube mit Sicherheitsverriegelung
- Die erforderlichen Anschlussstutzen für eine externe Absaugungsanlage mit einer Luftgeschwindigkeit von min. 28 m/sec. (Unterdruck 2480PA)
- Einem Druckluftanschluss inkl. Wartungseinheit.
- Integrierter Schaltschrank mit Kühlgerät für den Betrieb der Maschine bei einer Umgebungstemperatur von 10 - 45 Grad Celsius

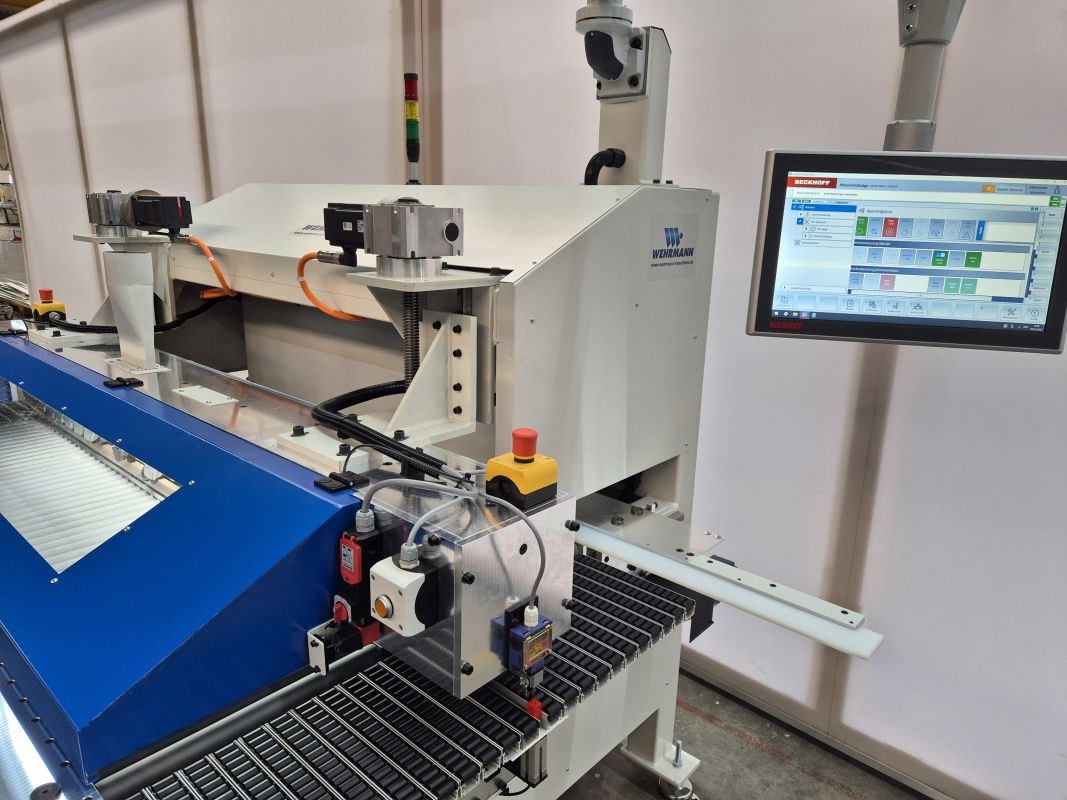

- PC-Steuerung Beckhoff mit Multitouch - Einbau Panel 15,6 Zoll, unterbrechungsfreie Stromversorgung USV Microsoft Windows 10 Betriebssystem Enterprise 2021 LTSC 64 Bit für Industrie PC
- Sicherheits- und Schutzvorkehrungen nach CE-Richtlinien
- CE Kennzeichen

Maschinenbeschriftung: deutsch
Betriebsanleitung: deutsch
Ersatzteillisten: deutsch
Betriebsdruck: 6 bar
Netzspannung: 3/N/PE, 400/230 V 50Hz +/-5%
(ECD-Schutzschaltung nicht anwendbar)

Arbeitshöhe 900 mm

Rechtsmaschine (Anschlagseite in Laufrichtung rechts)

Lackierung
- Grundmaschine mit Verkleidung  Grauweiß RAL 9002
- Aggregate Staubgrau RAL 7037
- Schutzhauben Blau (RAL 5017)
- Schaltpult Lichtgrau RAL 7035

Vorschubgeschwindigkeit v= 5 - 40 m/min servogeregelter Antrieb

Elektronische Höhenverstellung von 5 - 45mm verfahrbar über Beckhoff Servoachse

Anschlaglineal aus Teflon auf der rechten Maschinenseite verfahrbar über Beckhoff Servoachse

Einlauflineal links mit pneumatisch gefederter Einheit verfahrbar über Beckhoff Servoachsen


Maschinenbestückung:

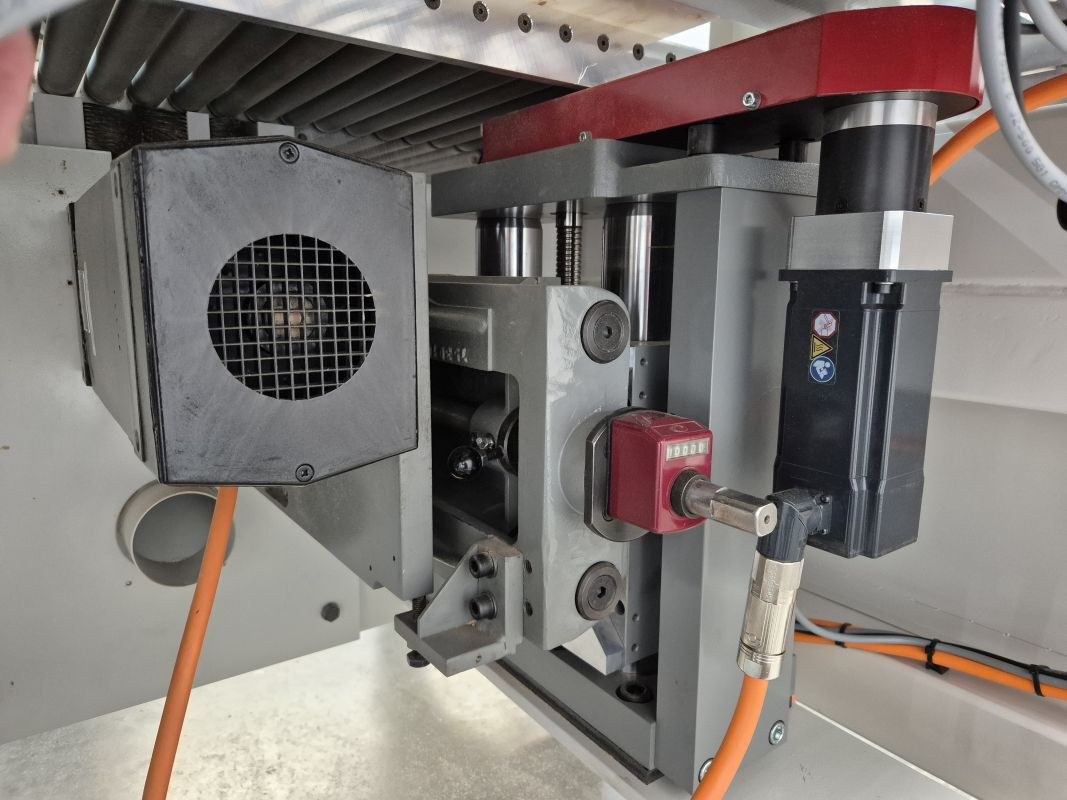

Aggregat 1: Ritzsäge frequenzgeregelt

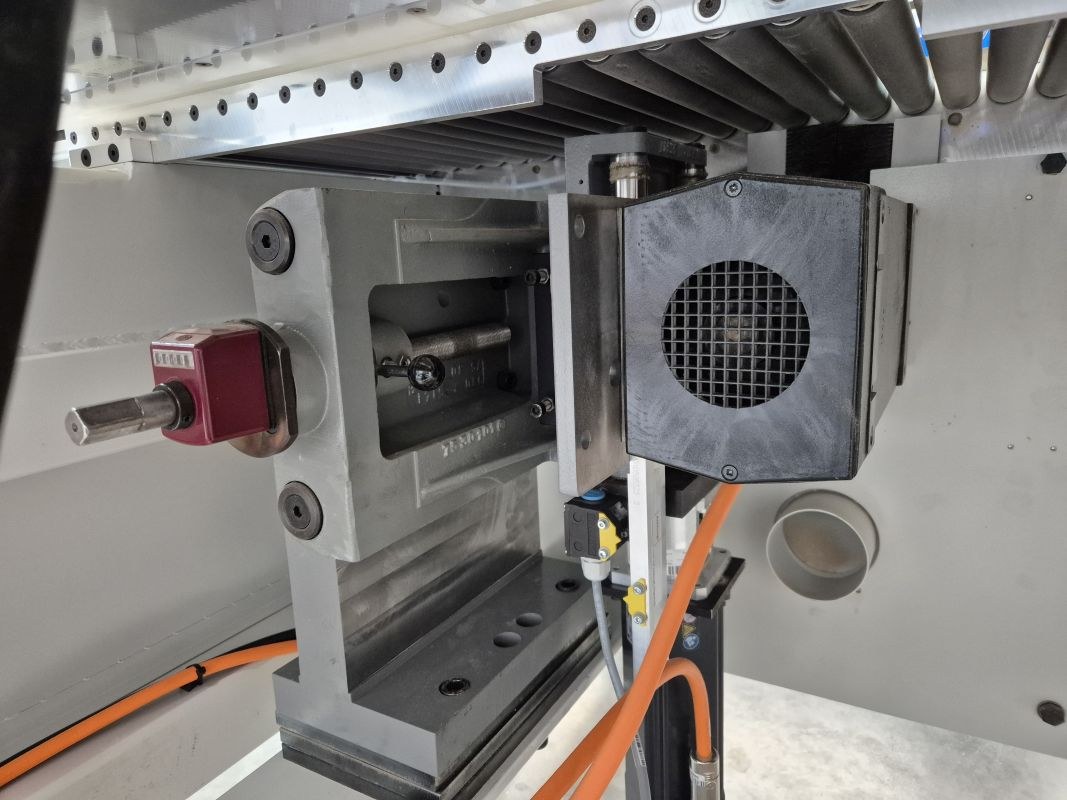

Fräsständer mit Säulenführung und Anschlussplatte
Motor Perske 4,4 KW 50 Hz 400 Volt 4500 U/min.
Werkzeugaufnahme D = 35 Passfeder

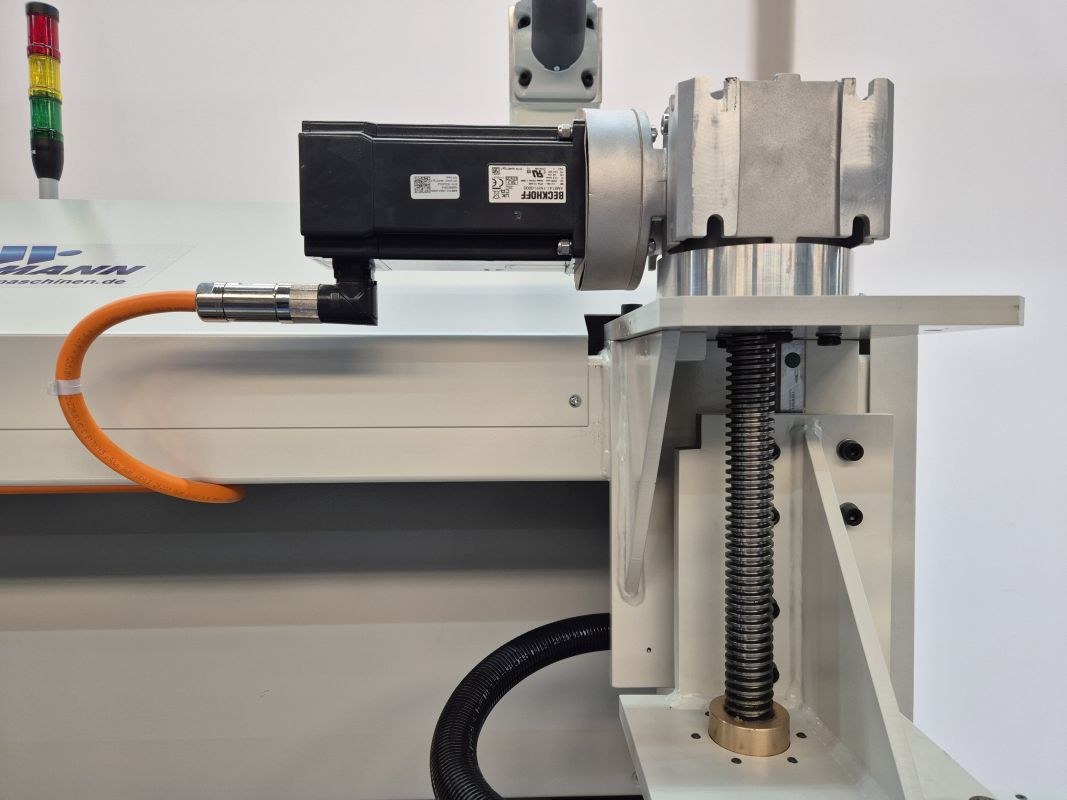

Außen + Innengewinde rechts / links steuerbar über Servoantrieb im Mitlauf arbeitend nicht schwenkbar
mit Höhenverstellung über Beckhoff Servoachse
seitliche Verstellung mit mechanischer Digitalanzeige
Sägeblatt max. 350 mm
ohne Werkzeuge
strömungsoptimierte Absaughauben

Aggregat 2: Sägemotor frequenzgeregelt
Fräsständer mit Säulenführung und Anschlussplatte
Sägemotor nicht steuerbar, im Gegenlauf arbeitend
Motor Perske 6 KW 50 Hz 400 Volt 5000 U/min.
Werkzeugaufnahme D = 35 Keilwelle mit Außen + Innengewinde rechts / links
Sägeblatt max. D400 mm
ohne Werkzeuge
mit Spaltkeil von Hand einstellbar

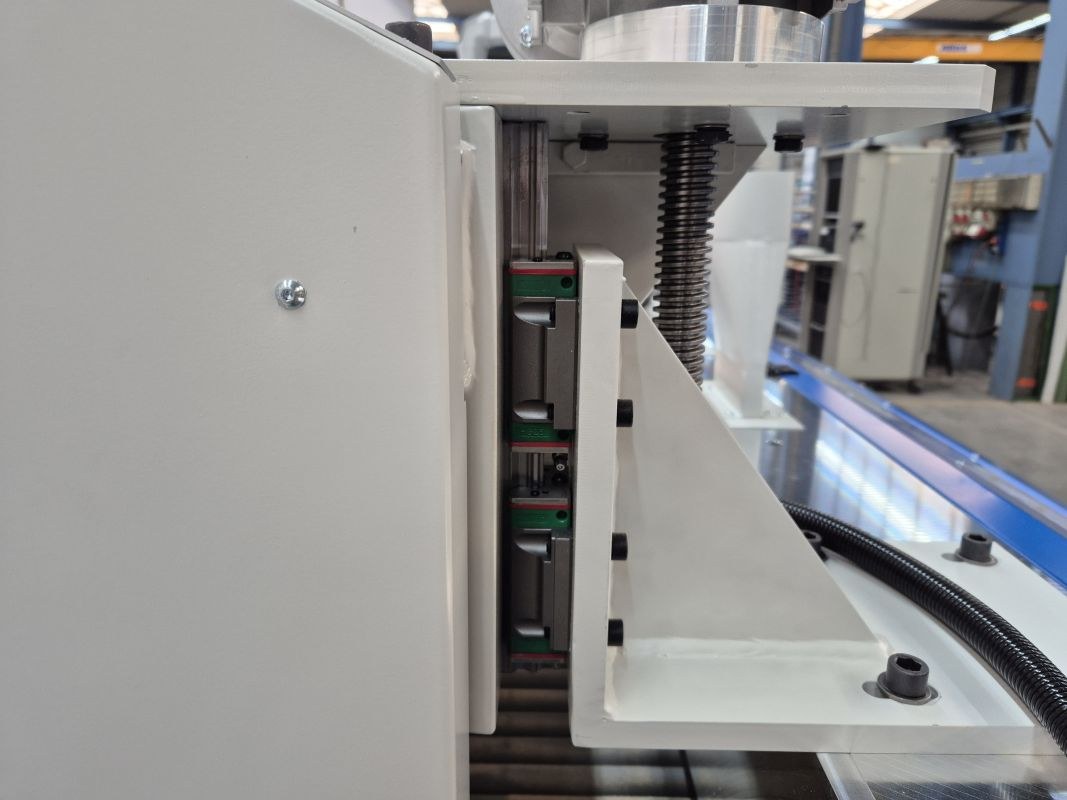

mit Höhenverstellung über Beckhoff Servoachse
seitliche Verstellung mit mechanischer Digitalanzeige
strömungsoptimierte Absaughauben

Beckhoff Steuerungstechnik:
- PC-basiertes Steuerungssystem mit integrierter SPS und elektronischer Streckensteuerung
- Einfache, bauteilorientierte Programmerstellung
- Programmname frei definierbar
- Nahezu unbegrenzter Programmierspeicher
- Bedienung über Tastatur / Maus / Touch
- Meldesystem für Bediener und Fehlermeldungen
- MDE Basic zur Erfassung der Maschinendaten Produktionszeit, Rüstzeit, Stillstandszeit, Störzeit, Stückzahl und einstellbarer Erfassungszeitraum
- Schneller Datenaustausch zwischen Steuerung und I/O- Komponente mittels EtherCat
- Unterbrechungsfreie Stromversorgung für Panel-PC
- Vorschubverriegelung für angrenzende Maschinen oder Transporte

Technische Daten:

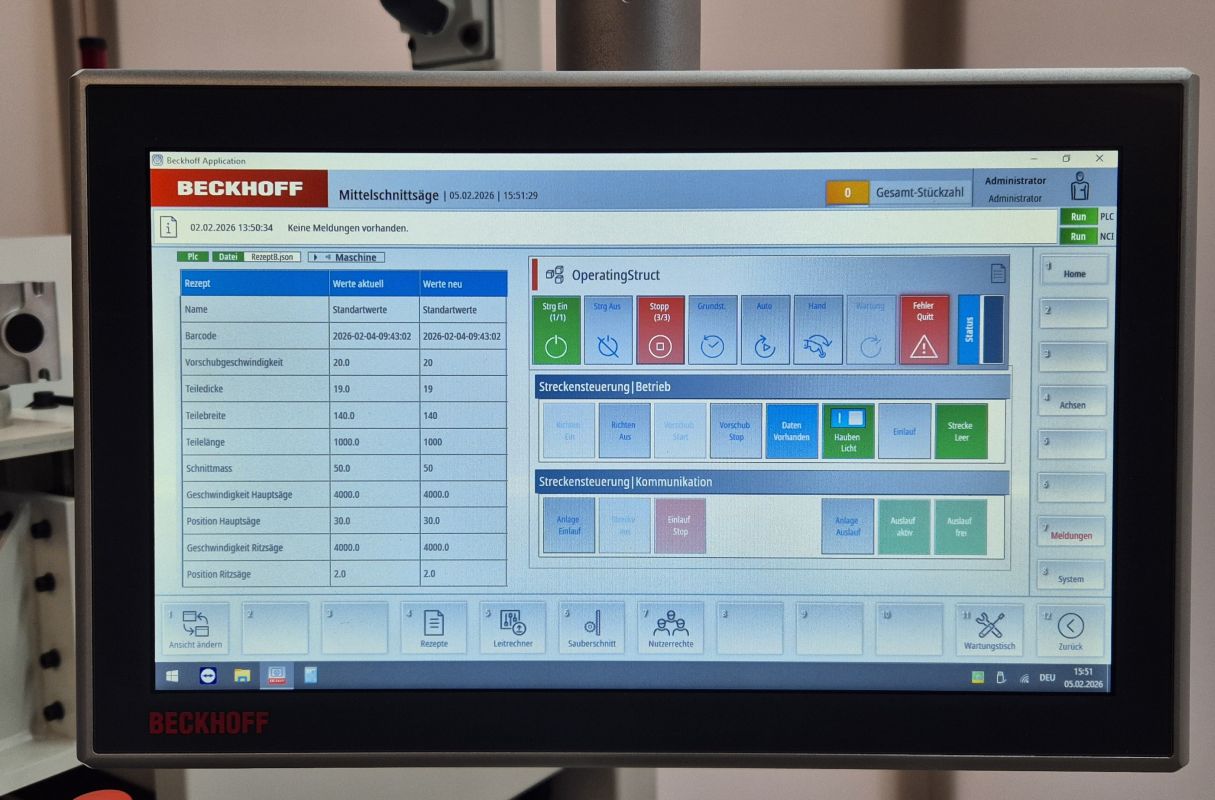

- Leistungsfähiger Panel-PC mit integriertem 15,6 Zoll Display
  mit Touch Screen, integriertem Tastenfeld, Tastatur und Maus
- USB Anschluss
- Schnelles EtherCat-Interface (Feldbus)
- Ethernet Netzwerk-Anschluss RJ45
- Betriebssystem Windows mit TwinCat 3 System für die Echtzeitsteuerung
- SPS-Programmiersprache: IEC 61131-3


OPTIONEN:
- Vorbereitung für das Einrichten eines Barcodes oder RFID-Scanner mit festgelegtem Dateiverzeichnis

- Schnittstellen (z.B. MQTT, UMATI, OPCUA, RFID) für die Einbindung in eine Industrie 4.0-Umgebung
