Direktpostformingmachine für Möbelteile, Türen, Arbeitsplatten, etc.

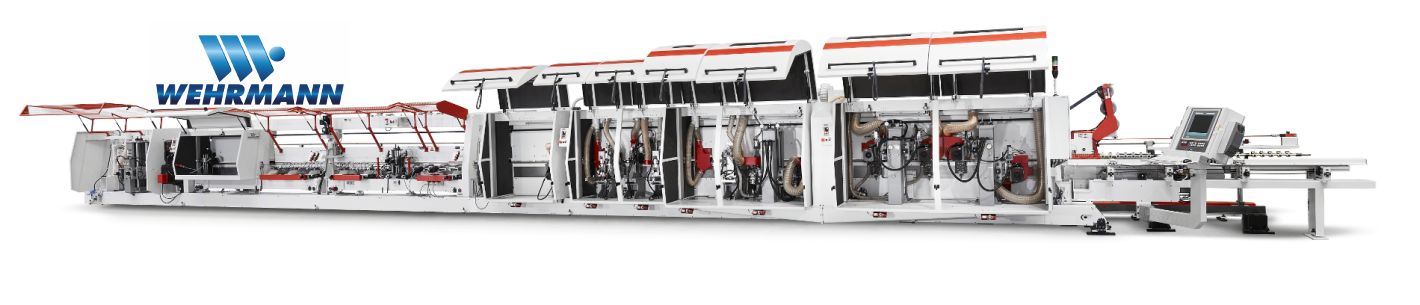

Eins. Direktpostformingmaschine
Fabrikat: Wehrmann
Typ: Combima /K/I/R80/1260/V
Baujahr: 2018

Vielfältige Einsatzmöglichkeit für Türen, Arbeitsplatten, Möbelteile, gebogene Caravanfronten usw.

Technische Daten:

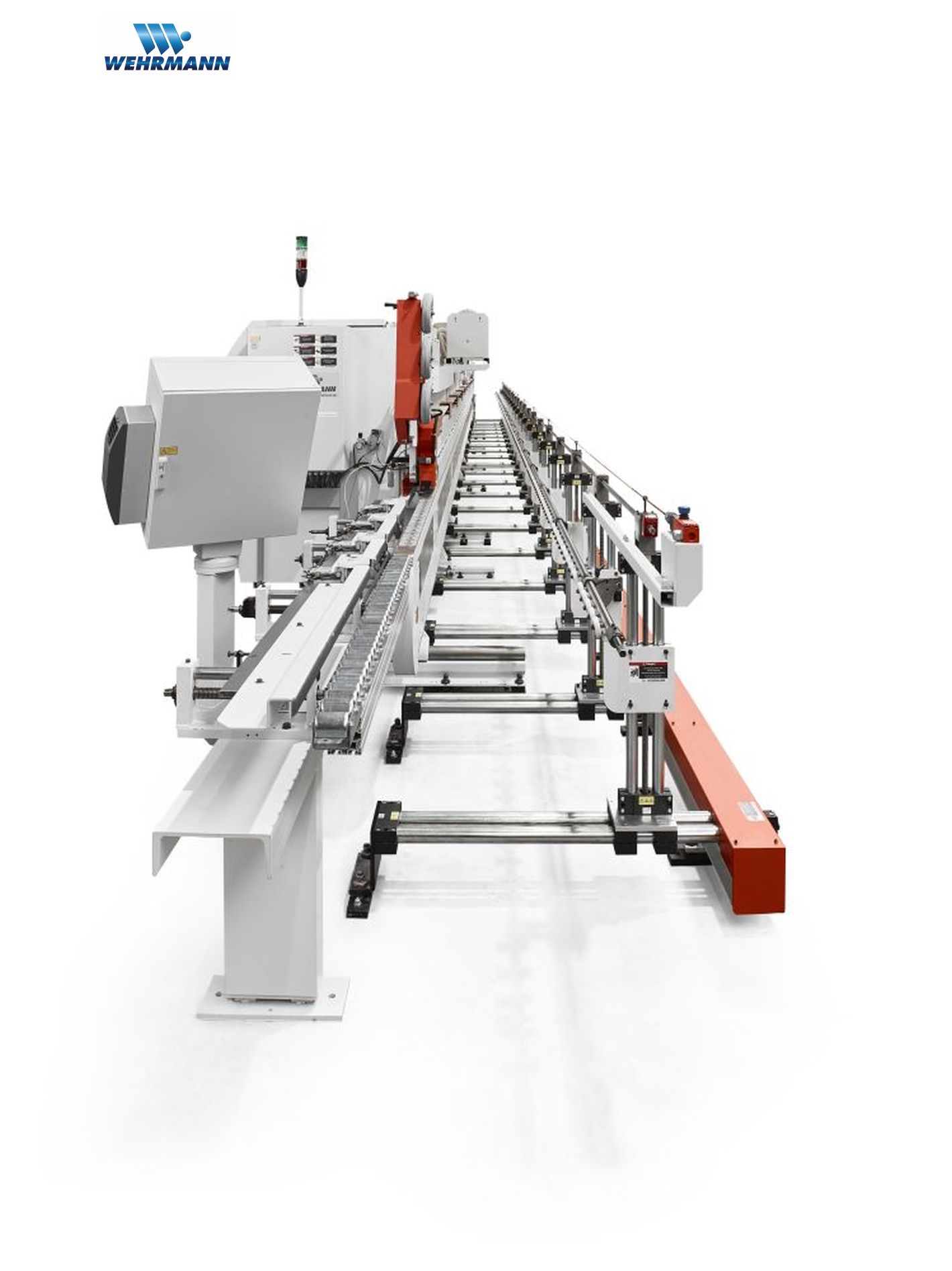

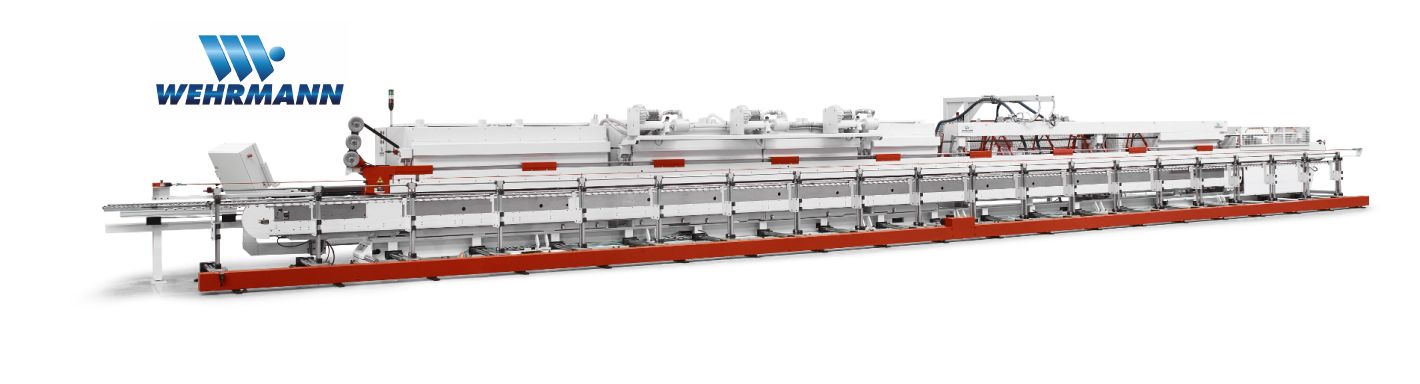

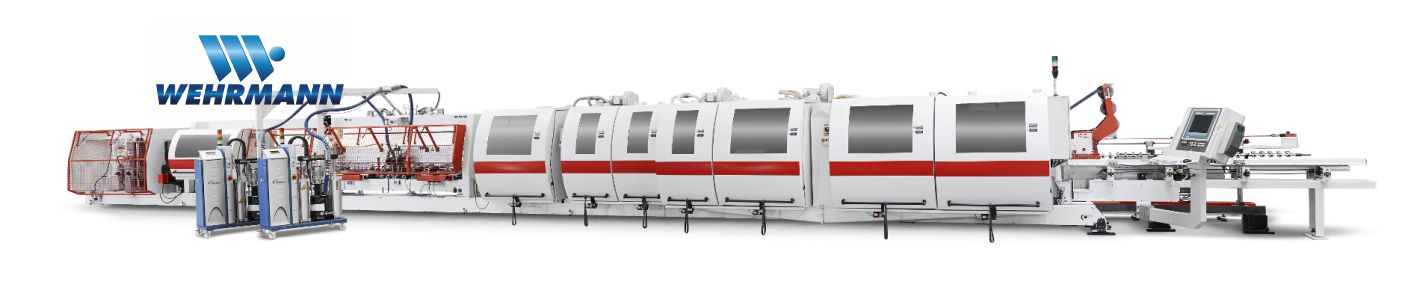

Eine einseitige Durchlauf-Postformingmaschine für das
Postforming und Postfolding-Verfahren, um gebogene
Werkstücke im Caravanbau zu bearbeiten. Für zu profilierende
Werkstücke aus Holz/Holzwerkstoffen mit Schichtstoff
(CPL,HPL) als Oberflächenmaterial. Der für den
Postforming-Prozess überstehende Schichtstoff befindet
sich in der Maschine auf der Werkstückunterseite und wird
von unten nach oben verformt.

Technische Daten "Maschine"
Konstanter Werkstückausstand
aus der Kettenbahn: ab ca. 35 mm
Durchlaufbreite min.: 130 mm ( nur bei geraden Teilen )
Werkstücklänge in
Vorschubrichtung min.: 1.000 mm
Grundhöhe: 940 mm (Oberkante Kettenbahn)

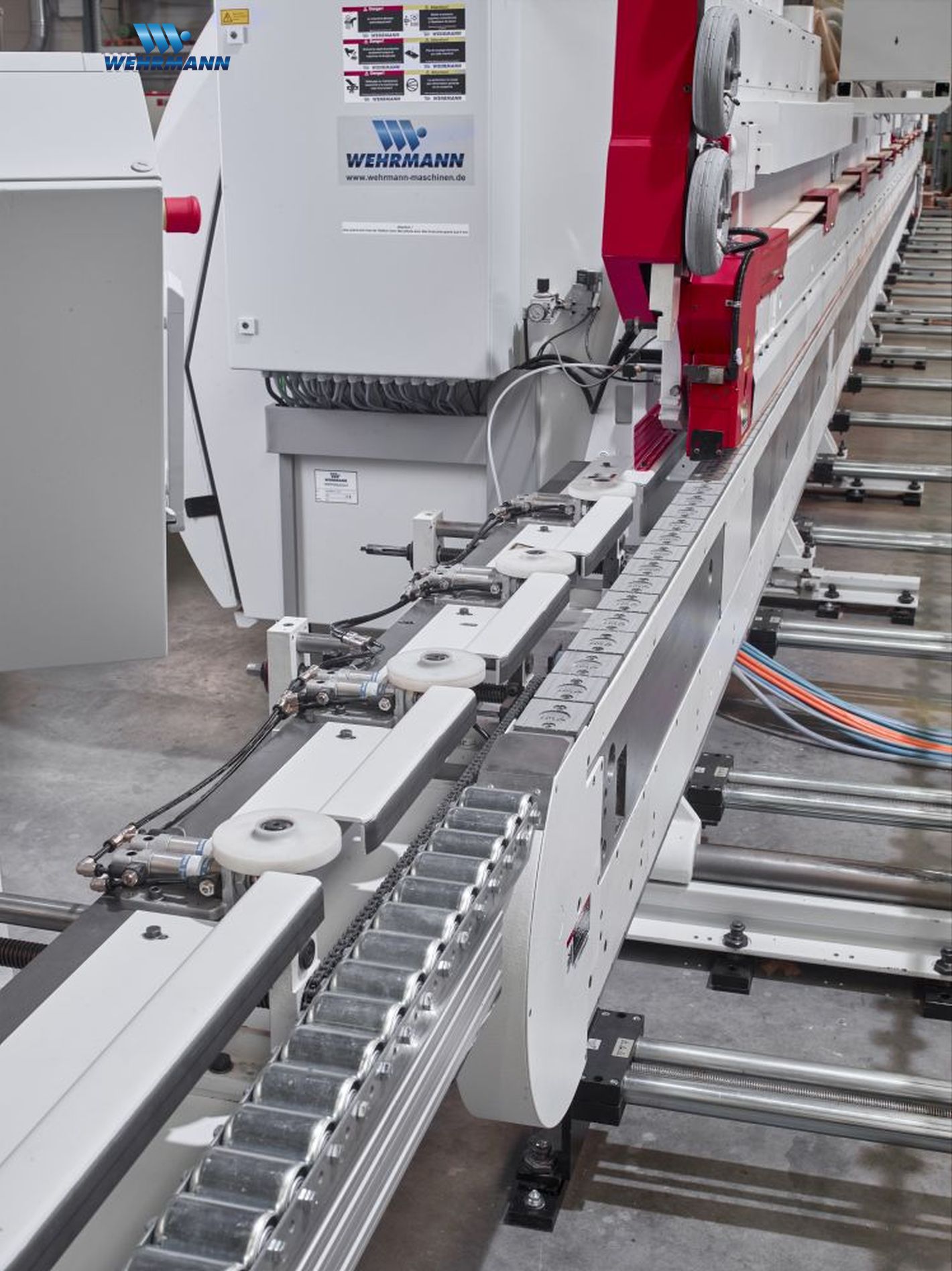

Der Werkstücktransport erfolgt mittels der
Präzisionsrollenkette R75 mit höhenverstellbaren
Oberdruck. Die wartungsarme Präzisions-Rollenkette
hat für den schonenden Werkstücktransport 75 mm breite
und 85 mm lange gummierte Kettenplatten. Durch den
80 mm breiten Verbund-Keilriemen des Oberdruckes
werden die Werkstücke zuverlässig geführt.
Ausführung des Oberdruckes in Sonderausführung
für das Anschmiegen an verschiedene Werkstückradien.

Linksmaschine: Anschlagseite in Bearbeitungsrichtung links

1 Anschlaglineal
auf der festen Maschinenseite

Vorschubgeschwindigkeit: max. V=6-30 m/min.

Netzspannung: 3/N/PE, 400/230 V,  50 Hz,

Steuerspannung: 24 V DC / 230 V AC

Oberdruck: Motorische Höhenverstellung

Trennmittel über Sprühdüse von oben

Ständervorderseite:
Vorfräsaggregat ca. 3 Grad geschwenkt
mit 1 Motor liegend, 400 V, 12,5 KW

Ständerrückseite:
Vor-/Fertigfräsen
mit 1 Motor liegend, 400 V, 12,5 KW

Ständervorderseite:
Entlastungsschnitt für innen liegende Profile
mit 1 Motor liegend 400 V, 6,6 KW

Ständerrückseite:
Fräsaggregat für innen liegende Profile
mit 1 Motor liegend 400 V, 6,6 KW

Ständervorderseite:
Abplatter ca. 120 Grad geschwenkt
mit 1 Motor liegend 400 V, 6,6 KW

Ständerrückseite:
Radiusfräsen ca. 100 Grad geschwenkt
mit 1 Motor liegend 400 V, 6,6 KW

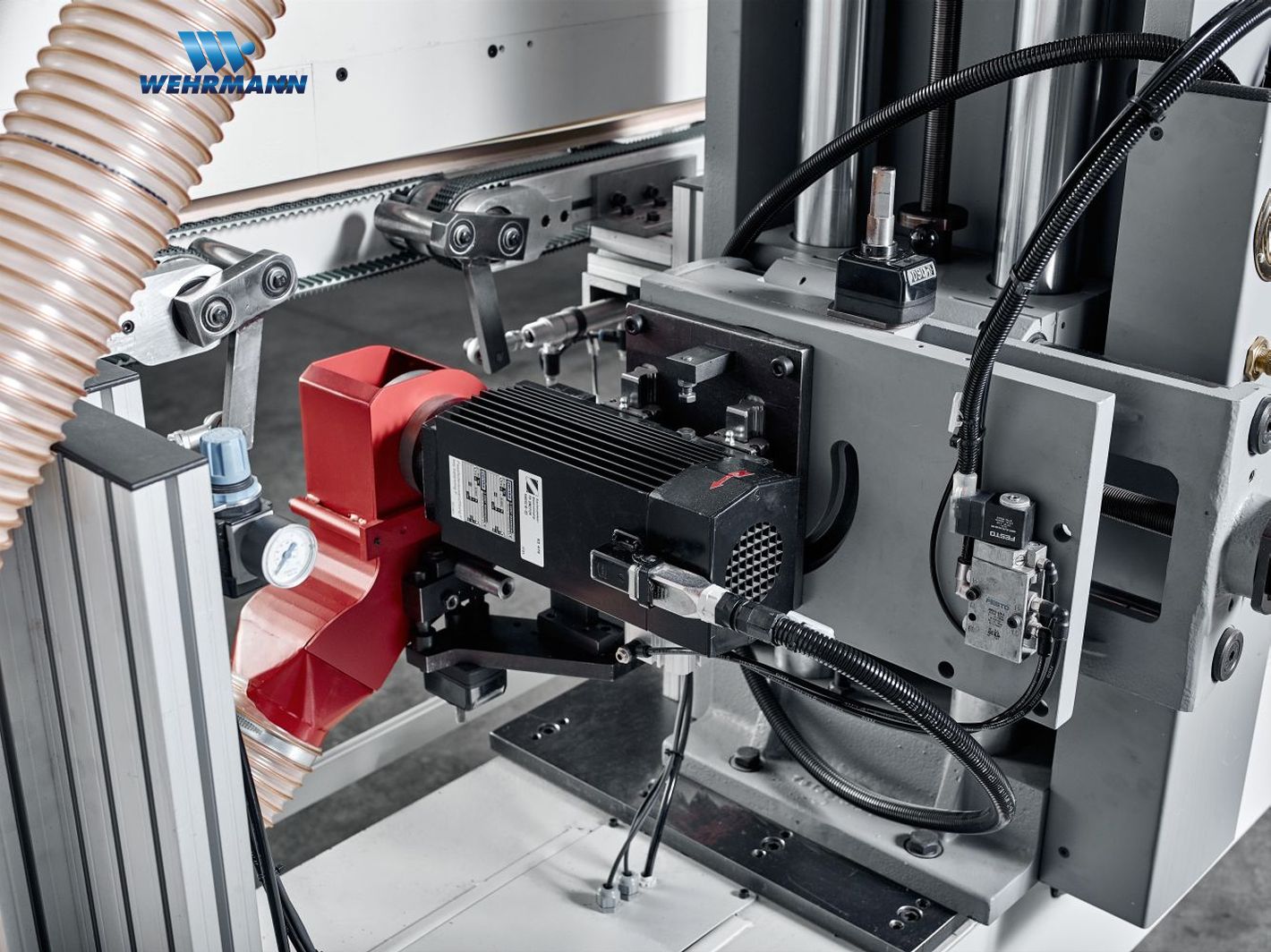

Ausspitzaggregat
mit 1 Motor hängend 400 V, 1 KW, HSK 25

Freiplatz

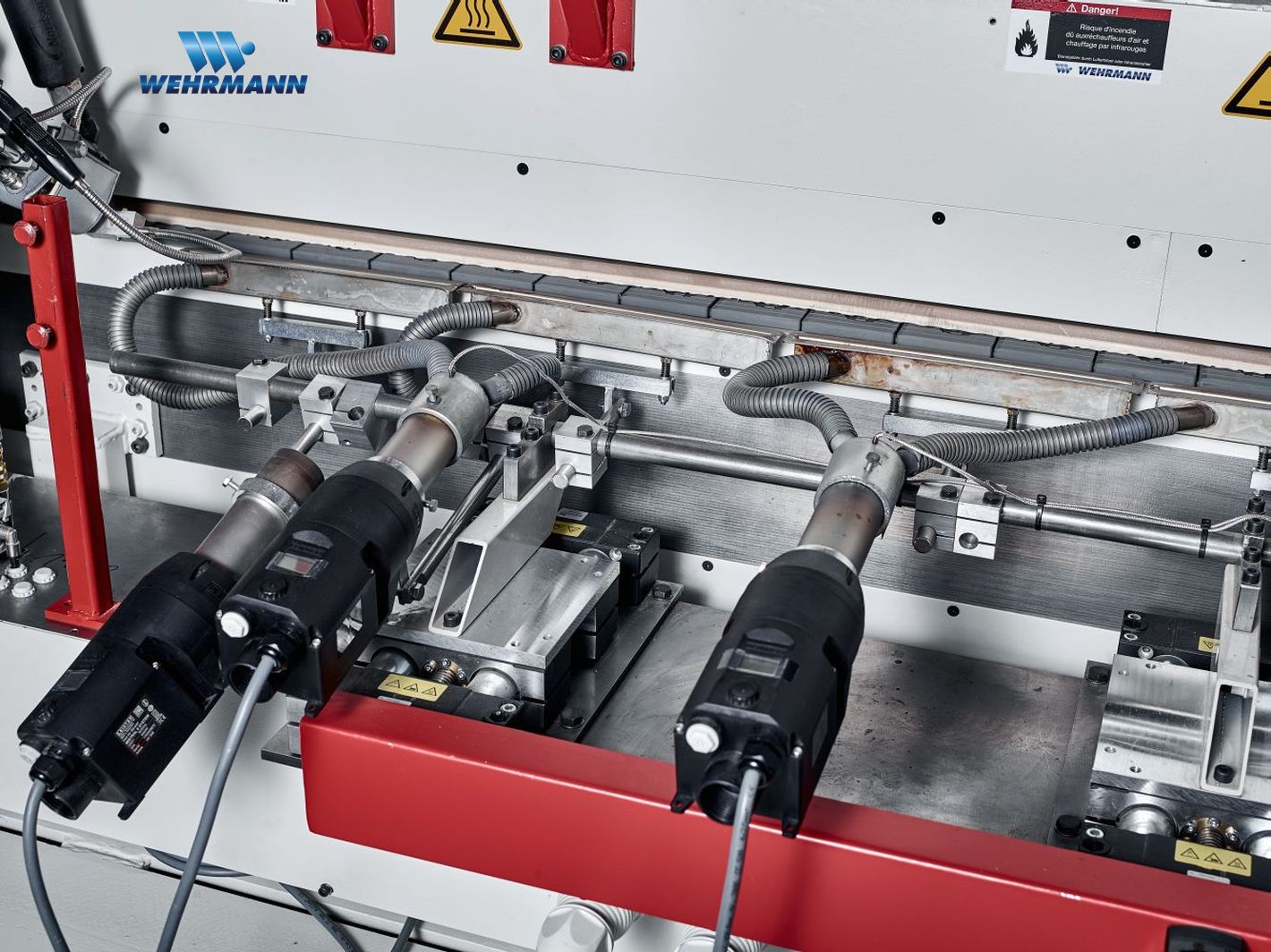

Heizzone

PU-Leimangabe der „Zwickelraupe“ in den
Ausspitzbereich
Mittels NORDSON - Fassabschmelzer

PU-Leimangabe auf die Fläche

Gleitmittelsprühvorrichtung von unten

Profilandruckstrecke mit fest montierten Gleitschuhen
für 2 Profile

Kühlzone über Gleitschuhtechnik
Luft ein-/aussteuerbar

Reinigung über Sprühdüse von unten

Fasaggregat 08.055 von oben
mit einem Motor 660 W, 400 V, 200 Hz

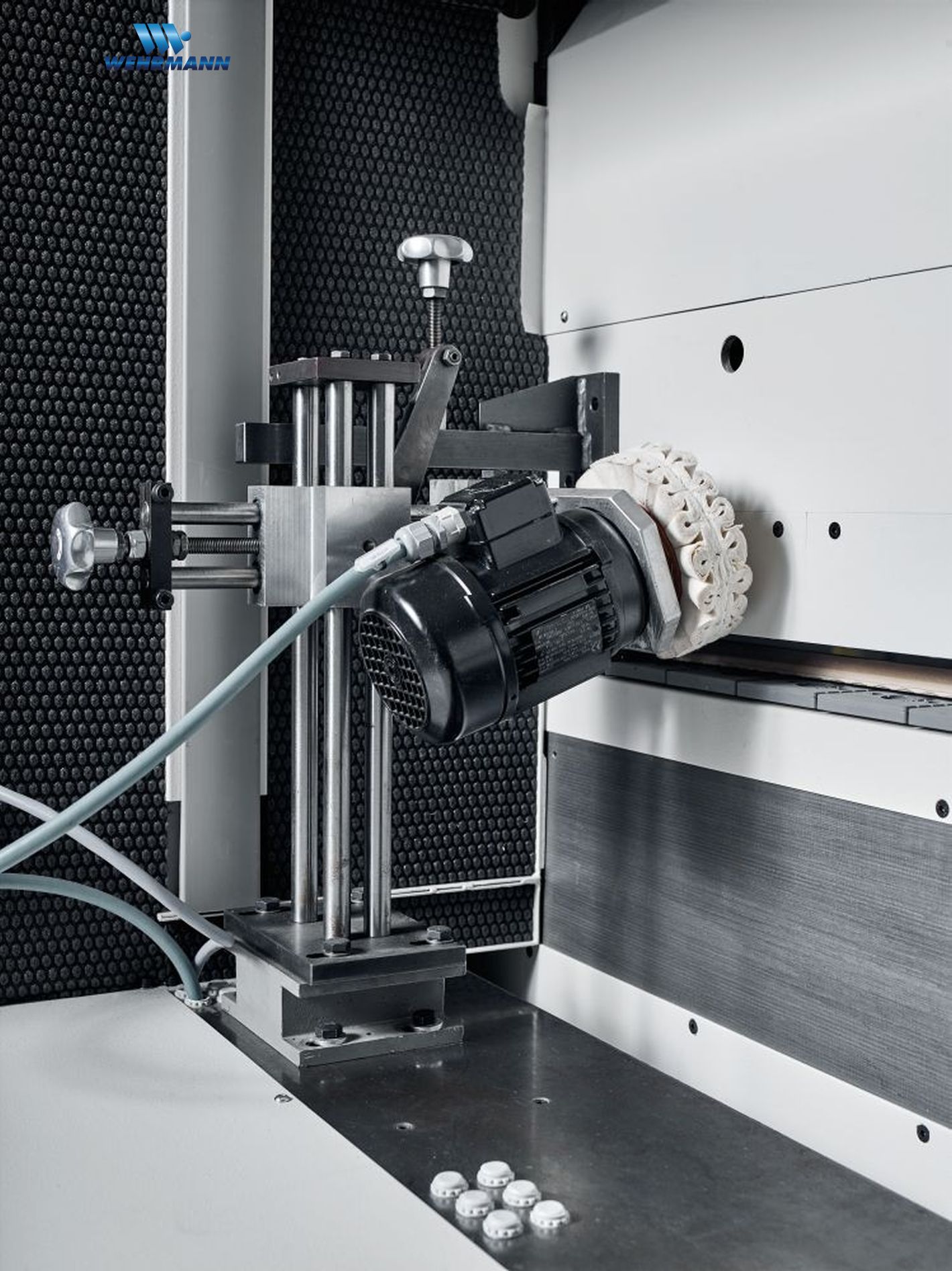

Schwabbelaggregat von oben

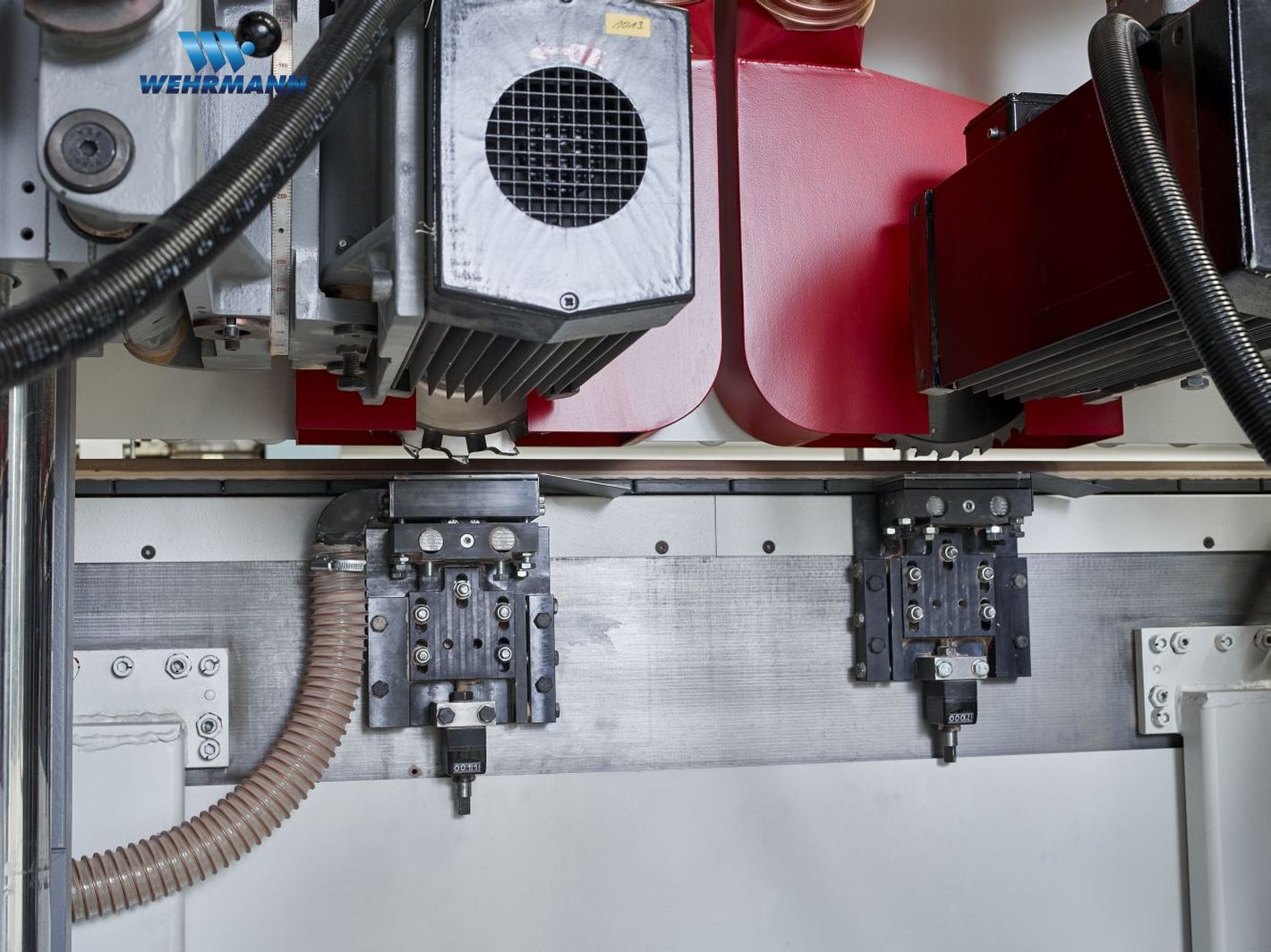

2 Nutaggregate

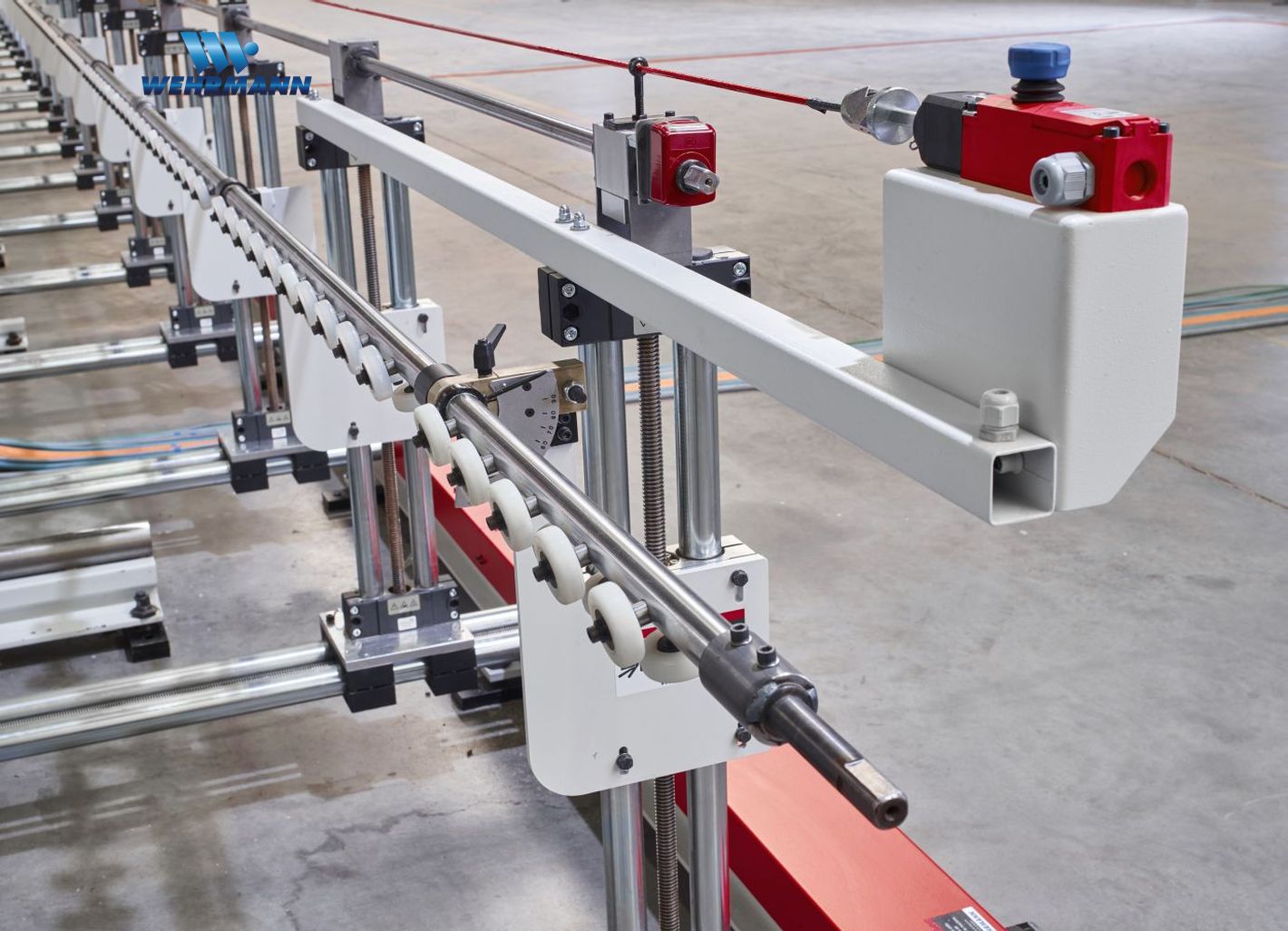

Teileunterstützung mit einer Doppel- Rollenschiene
-gummiert-

Postfolding

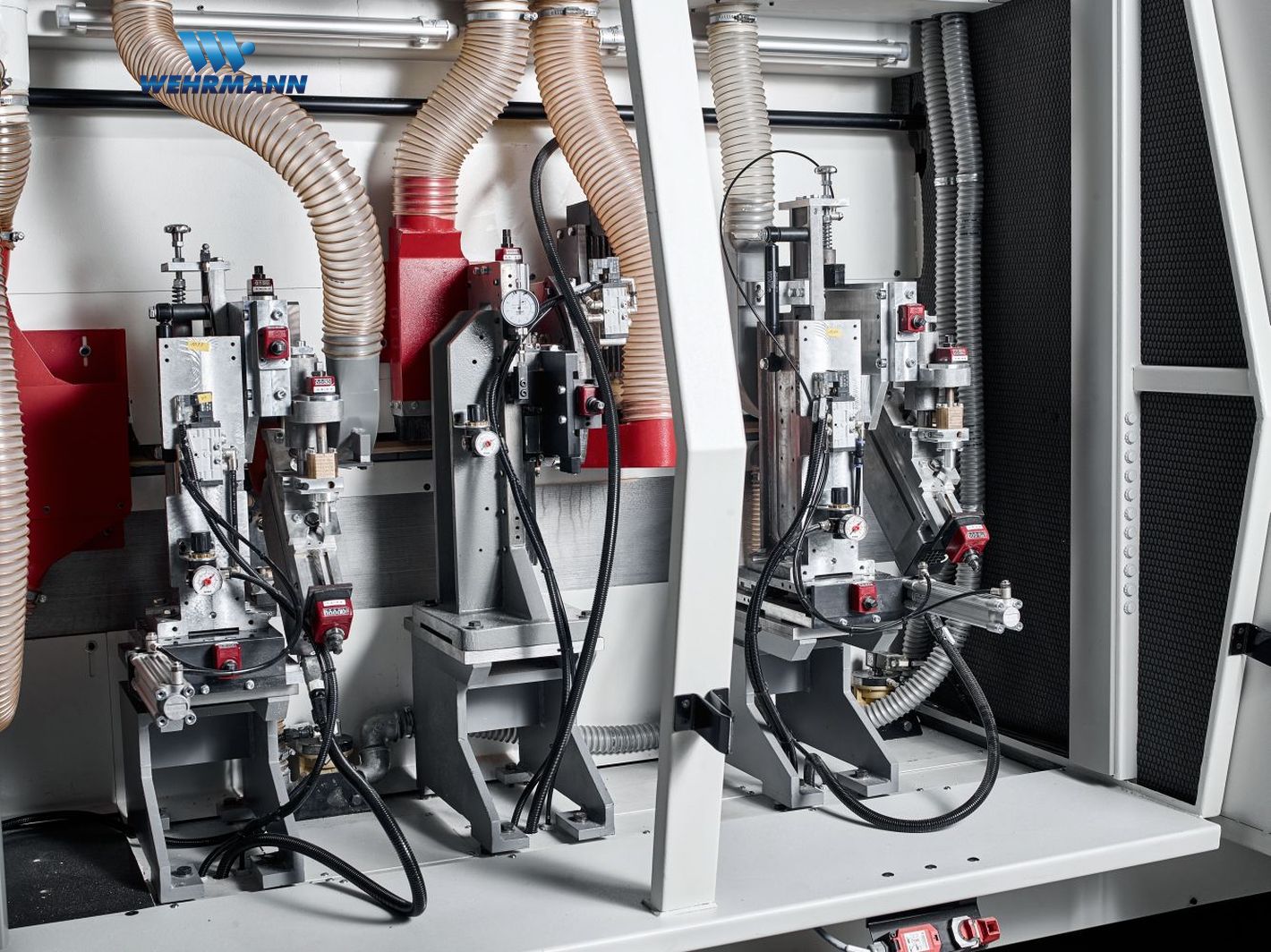

Aggregat Aufschlag anschrägen 08.0587
Mit 1 Motor zum Feinfräsen von oben

Aggregat Einschlag anschrägen 08.0587
Mit 1 Motor zum Feinfräsen von oben
Mit 1 Motor zum Feinfräsen von oben

Aggregat Einschlag anschrägen 08.0587
Mit 1 Motor zum Feinfräsen von oben
Mit 1 Motor zum Feinfräsen von oben

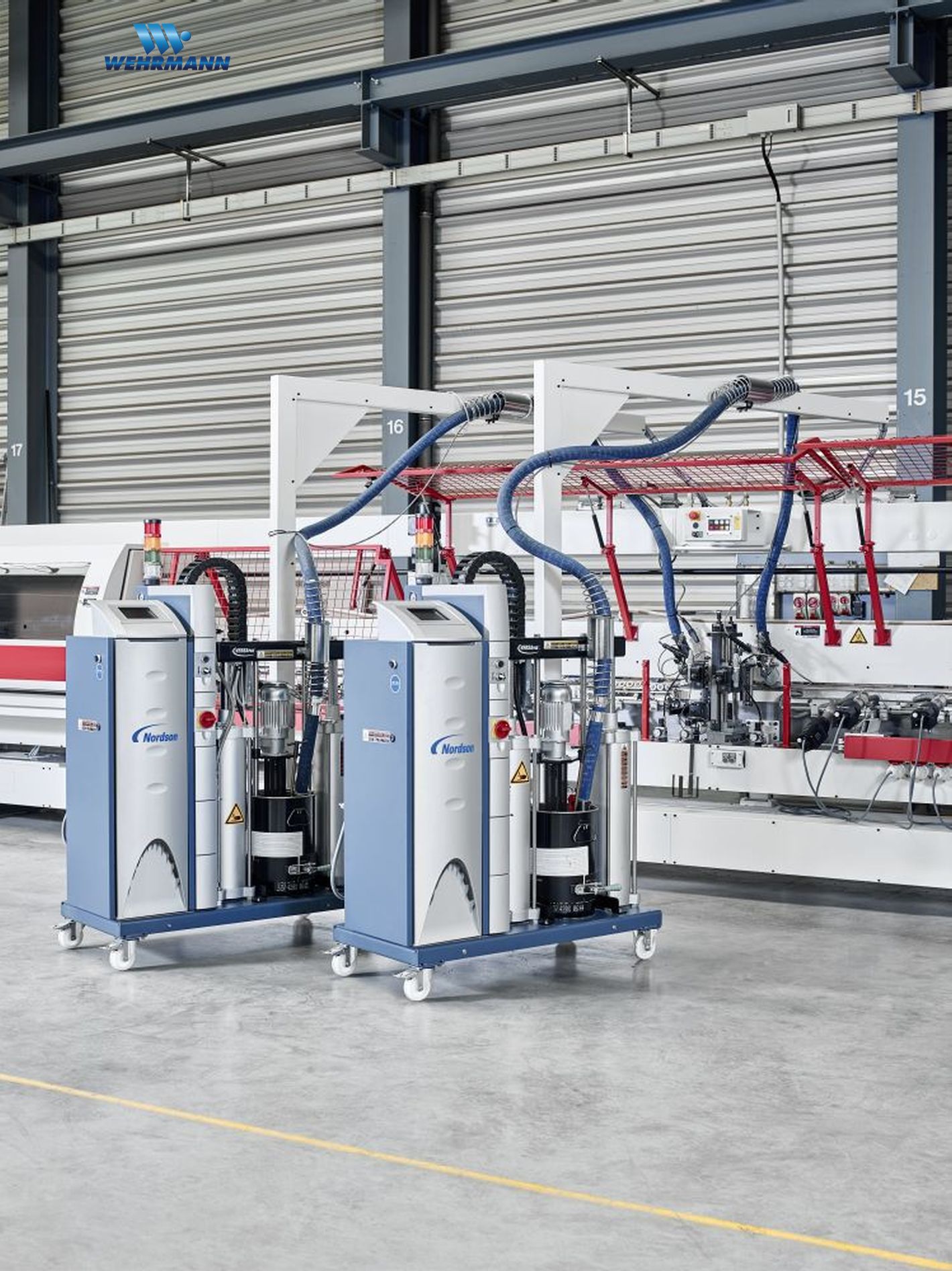

2 Nordson Raupenauftragsköpfe

1 Nordson PUR Spülsystem


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.

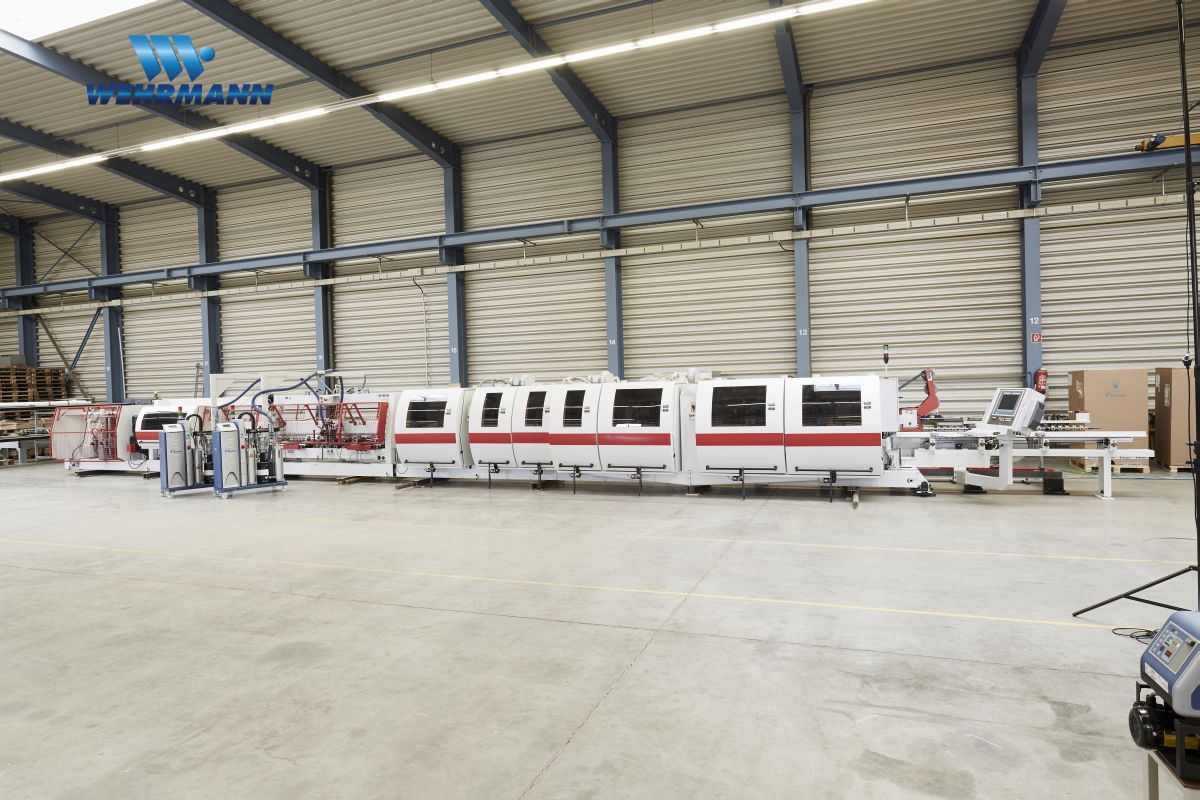

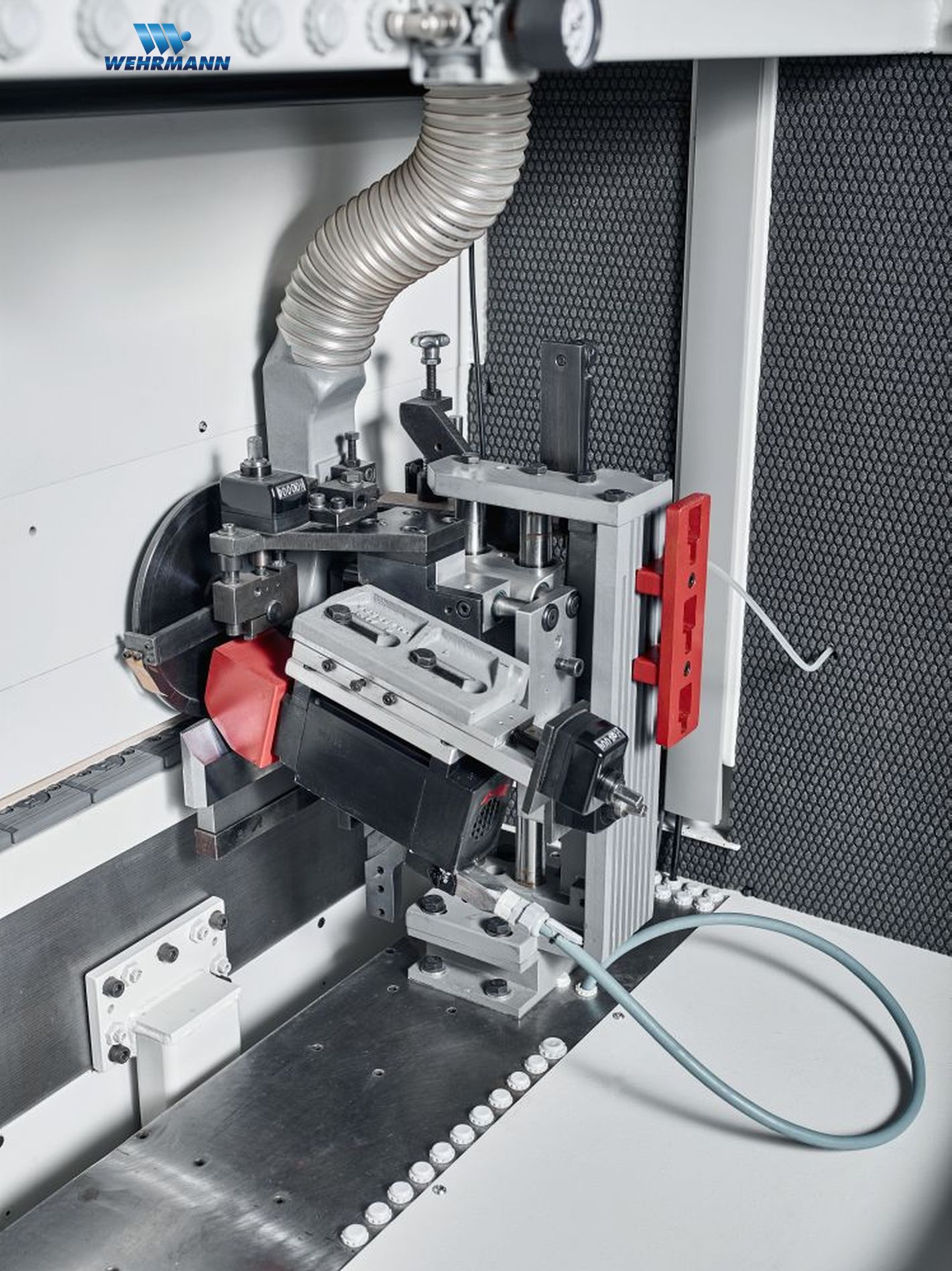

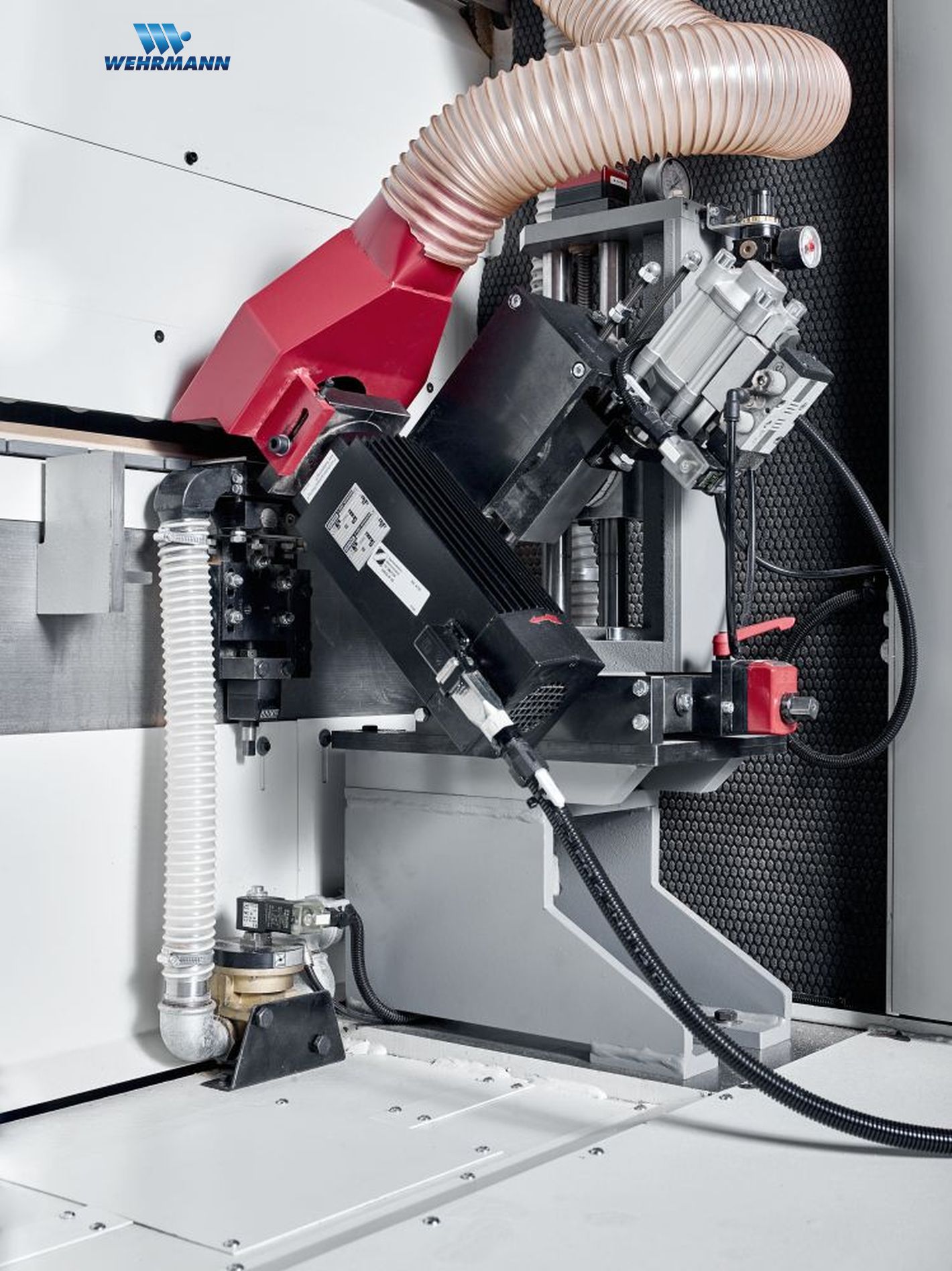

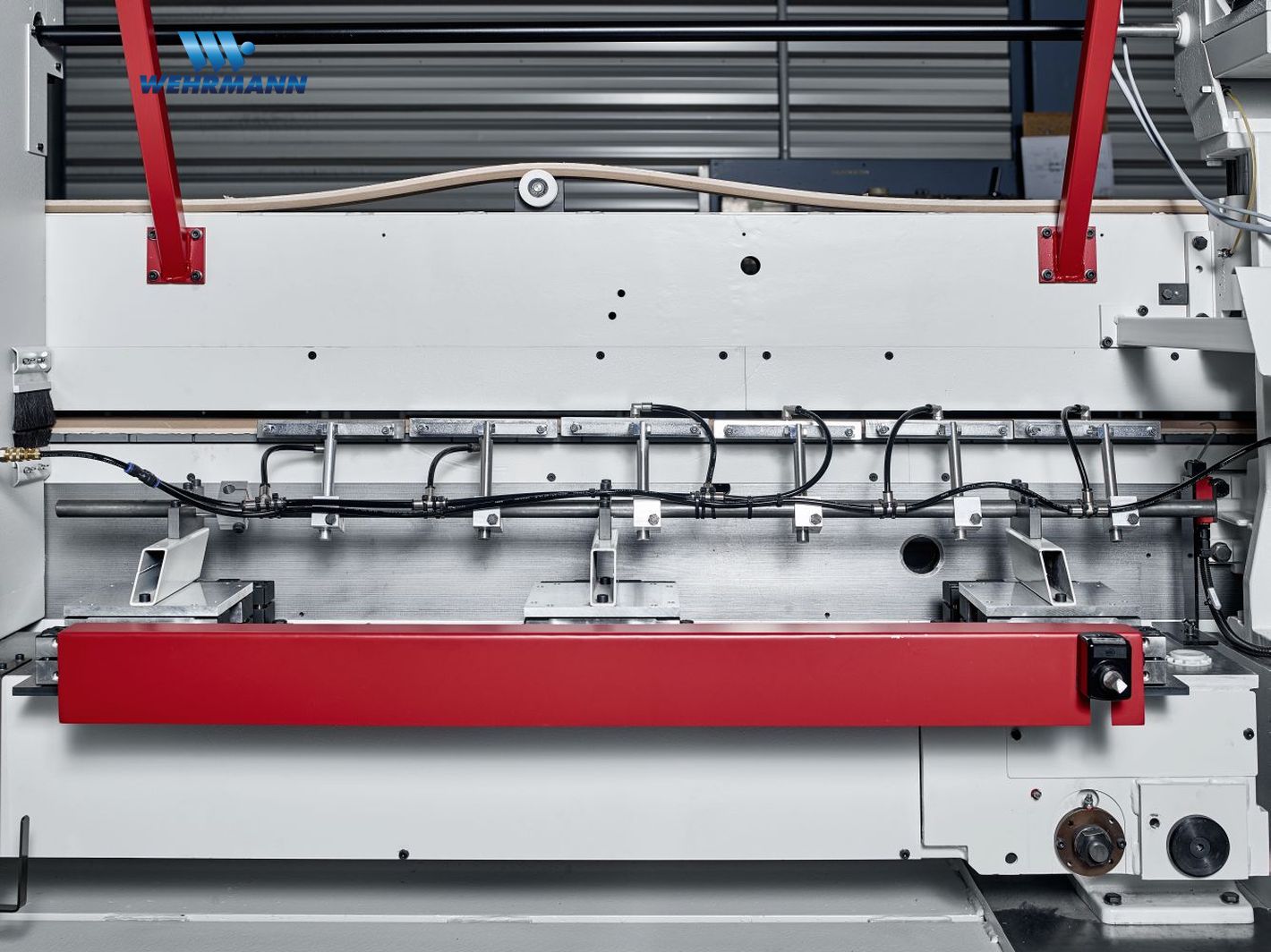

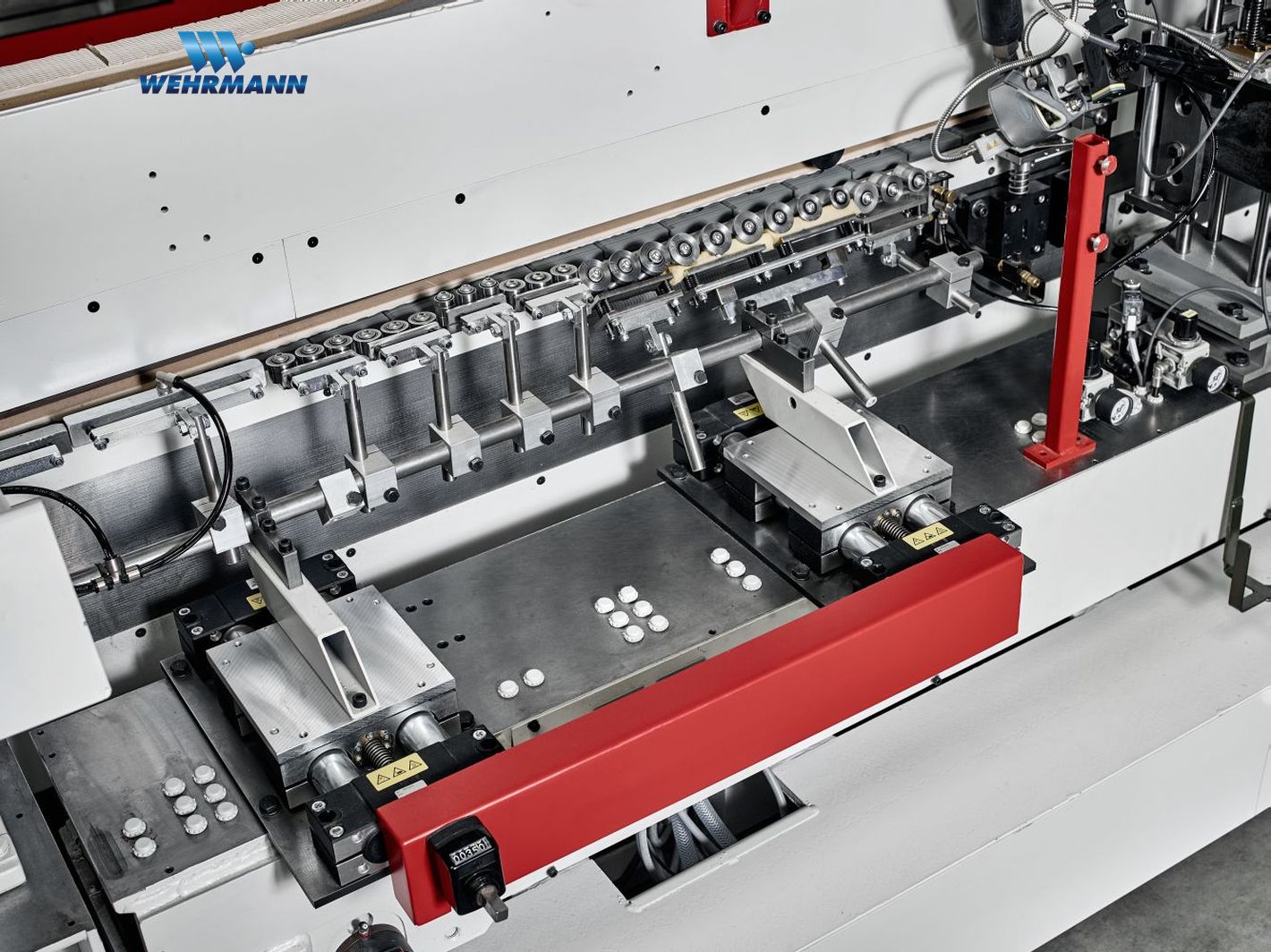

Die Bilder zeigen den neuen Auslieferungszustand 2018.
